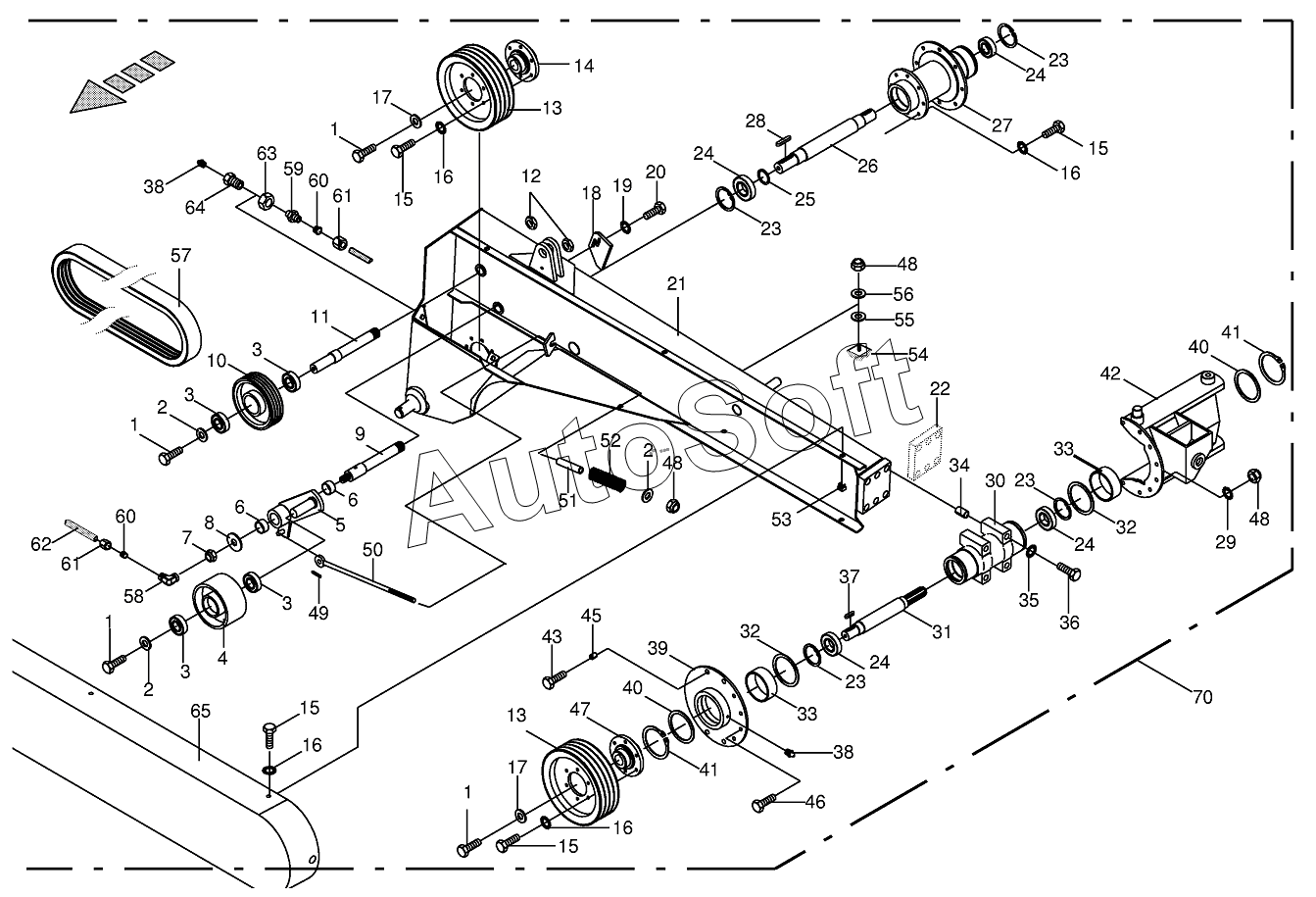

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Control lever cpl.- left CV / BSS
40
40
49
48
48
48
47
46
45
43
42
41
41
50
40
40
39
38
38
37
36
35
58
70
65
64
63
62
61
61
60
60
59
34
57
56
55
54
53
52
51
9
17
17
16
16
16
16
15
15
15
15
14
13
13
12
11
10
18
8
7
6
6
5
4
3
3
3
3
2
2
2
1
1
1
1
19
20
21
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Grooved ball bearing | |
| 4 | 0***0 | Jockey pulley | |
| 5 | 0***0 | Tension lever-incl. bushing | |
| 6 | 0***0 | Bearing bush | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Bearing bolt | |
| 10 | 0***0 | V-belt pulley | |
| 11 | 0***4 | Bearing bolt | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***0 | V-belt pulley | |
| 14 | 0***0 | Hub | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Sensor link | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Lh wing arm | |
| 22 | 0***2 | Flange plate | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Angular ball bearing | |
| 25 | 0***0 | Shim ring | |
| 26 | 0***0 | Drive shaft | |
| 27 | 0***0 | Double flange bearing | |
| 28 | 0***0 | Fit-in key | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Bearing tube | |
| 31 | 0***3 | Shaft | |
| 32 | 0***0 | Supporting disc | |
| 33 | 0***0 | Red bronze bushing | |
| 34 | 0***0 | Roll pin | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***3 | Hex head bolt | |
| 37 | 0***0 | Fit-in key | |
| 38 | 0***0 | Grease niple | |
| 39 | 0***7 | Bearing flange | |
| 40 | 0***0 | Supporting disc | |
| 40 | 0***0 | Shim ring | |
| 40 | 0***0 | Shim ring | |
| 41 | 0***0 | Circlip | |
| 42 | 0***7 | Cardan truss-left | |
| 43 | 0***0 | Hex head bolt | |
| 45 | 0***1 | Roll pin | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***1 | Hub | |
| 48 | 0***0 | Locknut | |
| 49 | 0***2 | Roll pin | |
| 50 | 0***0 | Drawbar | |
| 51 | 0***0 | Tube | |
| 52 | 0***0 | Pressure spring | |
| 53 | 0***0 | Nut | |
| 54 | 0***0 | Rubber pad | |
| 55 | 0***0 | Washer | |
| 56 | 0***1 | Washer | |
| 57 | 0***0 | V-belt | |
| 58 | 0***1 | Elbow union | |
| 59 | 0***1 | Male connector | |
| 60 | 0***0 | Cutting ring | |
| 61 | 0***0 | Nozzle disc cap | |
| 62 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 63 | 0***1 | Hex nut | |
| 64 | 0***0 | Tube union | |
| 65 | 0***1 | Guard -left | |
| 70 | 0***0 | Extension arm-left, cpl. |
