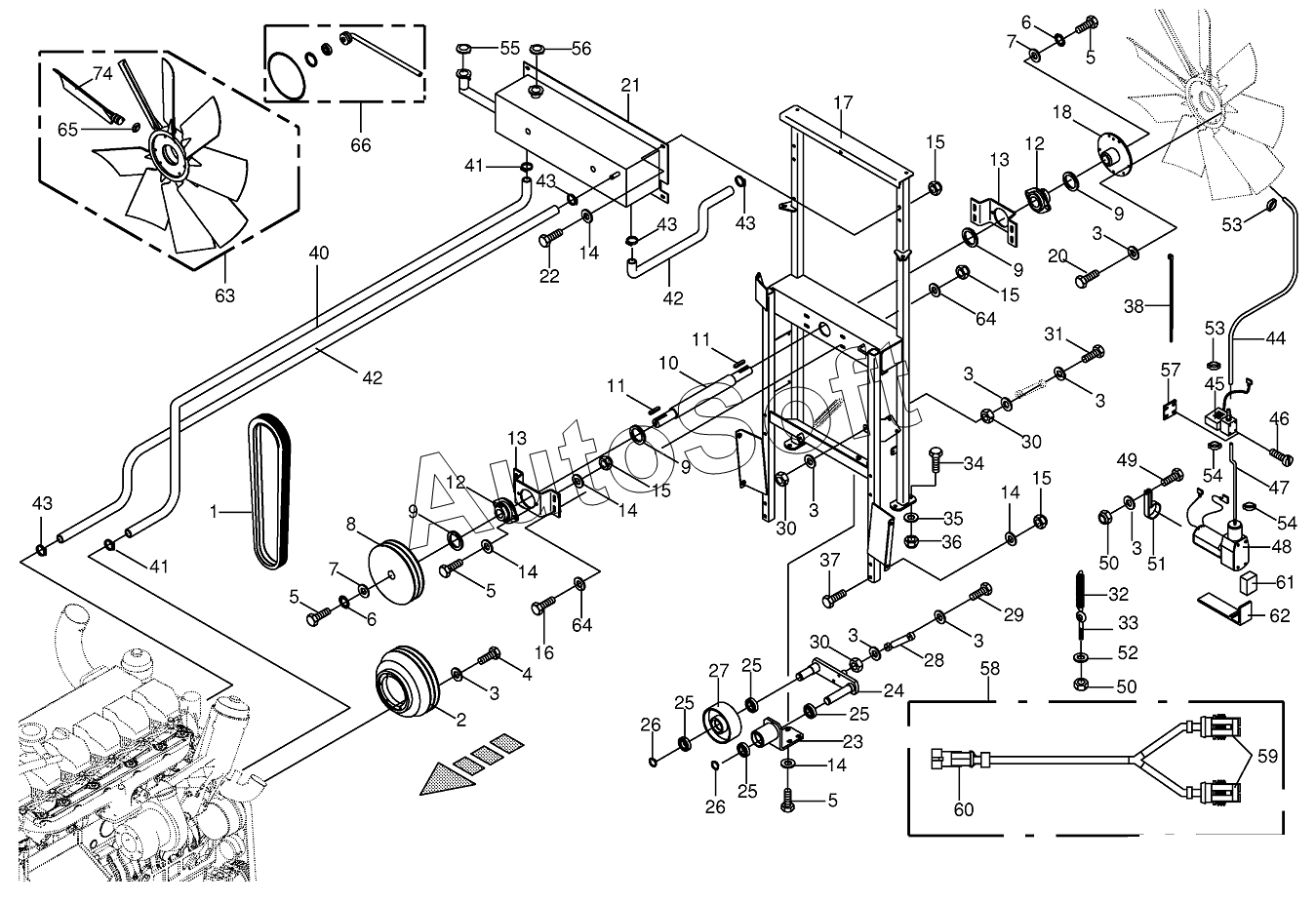

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Fan drive
43
43
43
43
50
50
49
48
47
46
45
44
51
42
42
41
41
40
38
37
36
35
34
59
74
66
65
64
64
63
62
61
60
33
58
57
56
55
54
54
53
53
52
9
14
14
14
14
14
13
13
12
12
11
11
10
9
9
9
9
9
9
15
15
15
15
9
8
7
7
6
6
5
5
5
5
4
3
3
3
3
3
3
3
3
2
24
32
31
30
30
30
29
28
27
26
26
25
25
25
25
1
23
22
21
20
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009403150 | 0***0 | Filter | |
| 1 | 0***0 | V-belt | |
| 2 | 0***1 | V-belt pulley | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***1 | Washer | |
| 8 | 0***1 | V-belt pulley | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***1 | Shim ring | |
| 10 | 0***2 | Shaft | |
| 11 | 0***0 | Fit-in key | |
| 12 | 0***0 | Flange bearing | |
| 13 | 0***1 | Support | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Ventilator base frame | |
| 18 | 0***1 | Hub | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Cooling agent header tank | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Angle | |
| 24 | 0***1 | Rocker | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***0 | Circlip | |
| 27 | 0***0 | Jockey pulley | |
| 28 | 0***0 | Damper | |
| 29 | 0***1 | Hex head bolt | |
| 30 | 0***0 | Hex nut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***4 | Tension spring | |
| 33 | 0***0 | Eye screw | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Hex head bolt | |
| 38 | 0***0 | Cable band | |
| 40 | 0***0 | Hose | |
| 41 | 0***0 | Tube clip | |
| 42 | 0***0 | Hose | |
| 43 | 0***1 | Tube clip | |
| 44 | 0***0 | Hose | |
| 45 | 0***1 | Valve | |
| 46 | 0***0 | Allen screw | |
| 47 | 0***0 | Hose | |
| 48 | 0***0 | Compressor | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Locknut | |
| 51 | 0***0 | Tube clip w. rubber | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | 2-ear-clamp | |
| 54 | 0***0 | 2-ear-clamp | |
| 55 | 0***0 | Sealing cap | |
| 56 | 0***0 | Sealing cap | |
| 57 | 0***0 | Lining plate | |
| 58 | 0***0 | Adapter wire | |
| 59 | 0***0 | Plug-2-pole | |
| 60 | 0***0 | Coupling socket-2-pole | |
| 61 | 0***0 | Filter | |
| 62 | 0***0 | Support | |
| 63 | 0***0 | Fan | |
| 64 | 0***0 | Washer | |
| 65 | 0***0 | Slide block-1 Set =9 pieces | |
| 66 | 2***0 | Repair kit | |
| 74 | 2***0 | Rotor blade-1 Set =3 pieces |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
