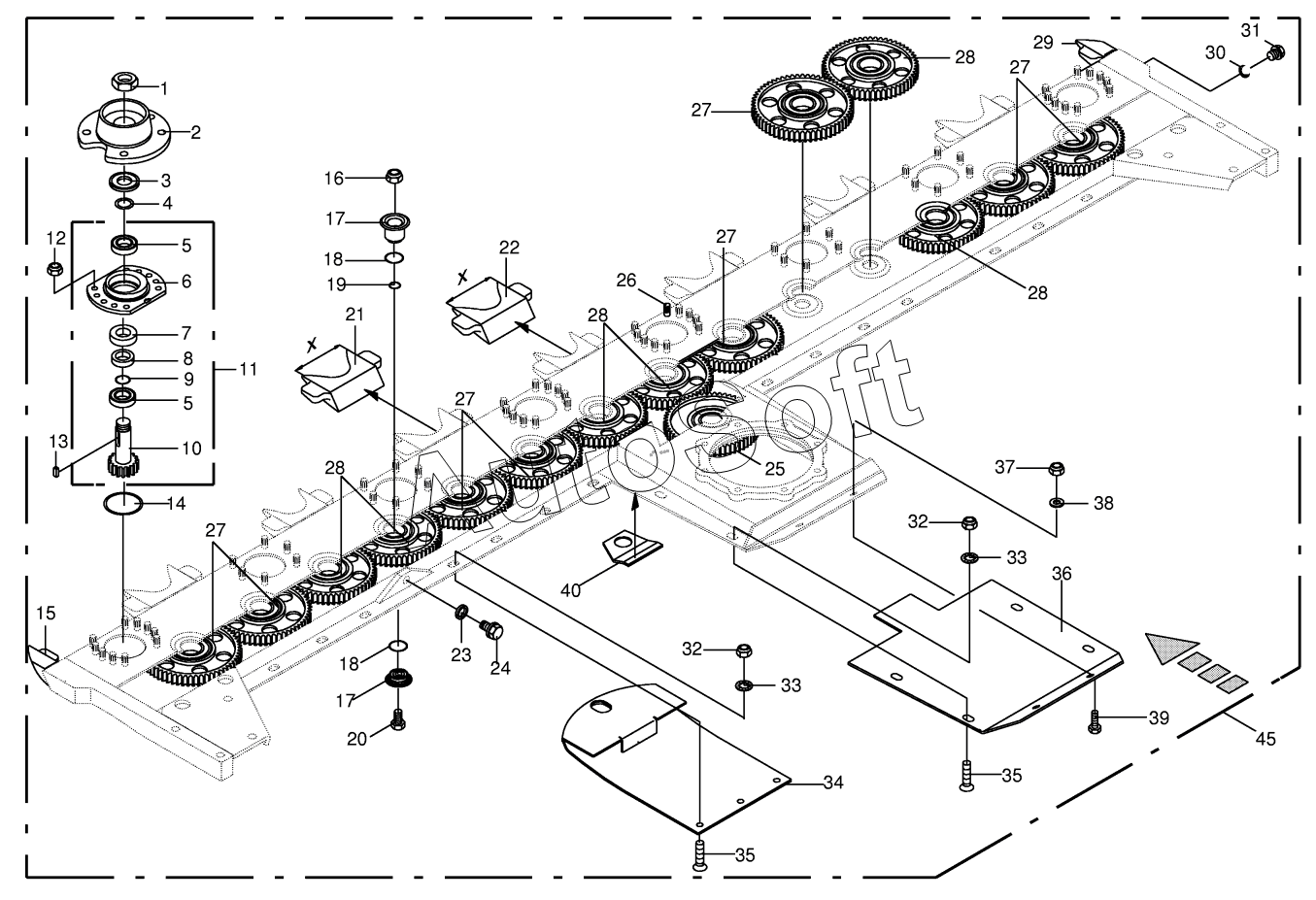

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Cutter bar with bearings-lateral
33
33
23
24
25
26
27
27
27
27
27
28
28
28
28
29
30
31
32
32
22
34
35
35
35
36
37
38
39
40
45
12
2
3
4
5
5
6
7
8
9
10
11
1
13
14
15
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 0***4 | Hex nut | |
| 2 | 0***1 | Rotor hub | |
| 3 | 0***1 | Spring washer | |
| 4 | 0***0 | Shim ring | |
| 5 | 0***0 | Grooved ball bearing | |
| 6 | 0***1 | Bearing housing-single | |
| 7 | 0***0 | Radial-shaft sealing ring | |
| 8 | 0***1 | Spacer ring | |
| 9 | 0***0 | O-ring | |
| 10 | 0***1 | Pinion | |
| 11 | 0***1 | Bearing housing-10 hole, cpl. | |
| 12 | 0***0 | Locknut | |
| 13 | 0***0 | Fit-in key | |
| 14 | 0***0 | O-ring | |
| 15 | 0***3 | Sheet edge-left | |
| 16 | 0***0 | Self-locking nut | |
| 17 | 0***1 | Clamping piece | |
| 18 | 0***0 | O-ring | |
| 19 | 0***0 | O-ring | |
| 20 | 0***1 | Hex head bolt | |
| 21 | 0***0 | Sheet edge | |
| 22 | 0***1 | Sheet edge | |
| 23 | 0***0 | Gasket ring | |
| 24 | 0***1 | Screw plug | |
| 25 | 0***0 | Spur gear | |
| 26 | 0***0 | Weld. pin | |
| 27 | 0***0 | Spur gear | |
| 28 | 0***0 | Spur gear | |
| 29 | 0***3 | Sheet edge-right | |
| 30 | 0***0 | Gasket ring | |
| 31 | 0***1 | Screw plug | |
| 32 | 0***0 | Locknut | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Skid | |
| 35 | 0***0 | Countersunkscrew | |
| 35 | 0***1 | Countersunkscrew | |
| 36 | 0***0 | Wearing plate | |
| 37 | 0***0 | Locknut | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Wearing plate | |
| 45 | 0***0 | Cutter bar-cpl. |
