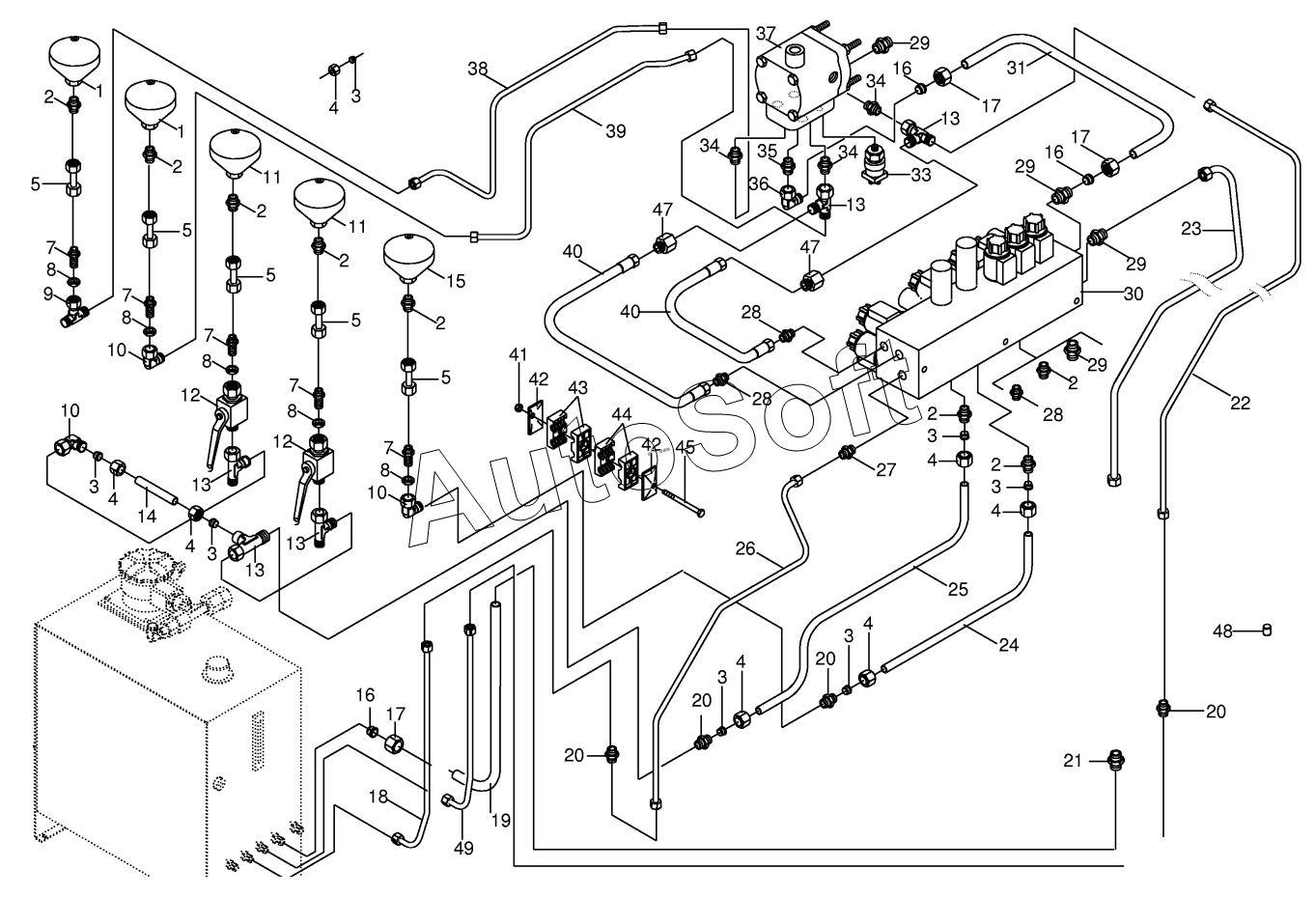

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Working hydraulics - Mounting parts
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
7
7
7
7
7
8
8
8
8
8
9
10
10
10
11
11
12
12
13
13
13
13
13
14
15
16
16
16
17
17
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
28
28
29
29
29
29
30
31
33
34
34
34
35
36
37
38
39
40
40
41
42
42
43
44
45
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hydraulic-reservoir | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | Cutting ring | |
| 4 | 0***0 | Nozzle disc cap | |
| 5 | 0***0 | Double nipple | |
| 7 | 0***1 | Straight 2-way connector | |
| 8 | 0***2 | Hex nut-low form | |
| 9 | 0***1 | T-connector | |
| 10 | 0***1 | Angle lug | |
| 11 | 0***0 | Hydraulic-reservoir | |
| 12 | 0***0 | Ball cock | |
| 13 | 0***1 | Adjustable L connection | |
| 14 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***0 | Hydraulic-reservoir | |
| 16 | 0***1 | Cutting ring | |
| 17 | 0***0 | Nozzle disc cap | |
| 18 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***1 | Connector | |
| 21 | 0***1 | Connector | |
| 22 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 23 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***0 | Male connector | |
| 28 | 0***2 | Male connector | |
| 29 | 0***1 | Male connector | |
| 30 | 0***0 | Valve block-cpl. | |
| 31 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 33 | 0***0 | Pressure switch | |
| 34 | 0***2 | Male connector | |
| 35 | 0***1 | Male connector | |
| 36 | 0***1 | Angle lug | |
| 37 | 0***0 | Storage charging valve | |
| 38 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 40 | 0***0 | High pressure hose line | |
| 41 | 0***0 | Locknut | |
| 42 | 0***0 | Cover plate | |
| 43 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***0 | Hex head bolt | |
| 47 | 0***1 | Reducer fitting | |
| 48 | 0***1 | Plug | |
| 49 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring |
