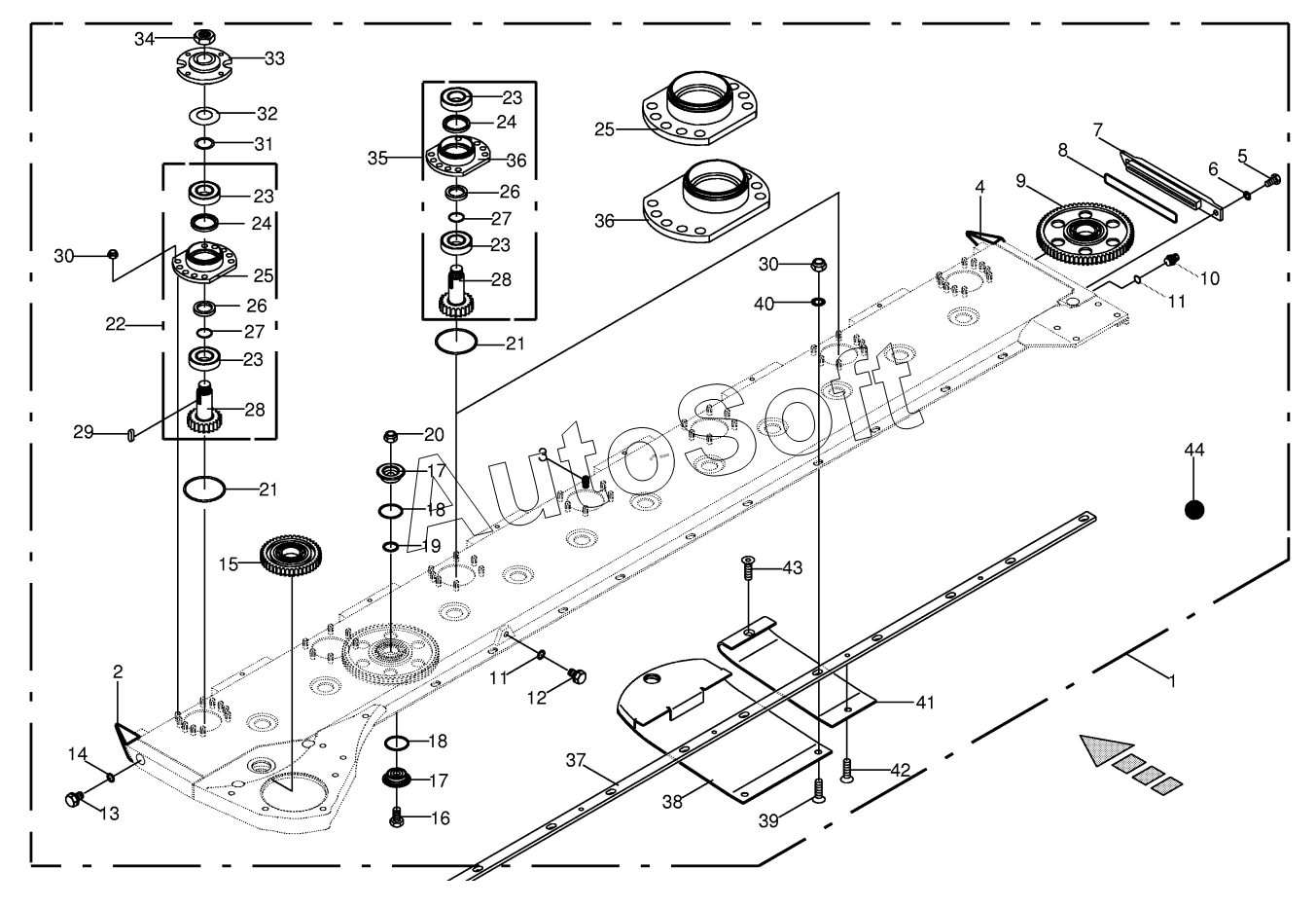

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Cutter bar with bearings 602801 - 702000
35
25
25
26
26
27
27
28
28
29
30
30
31
32
33
34
24
24
36
36
37
38
39
39
40
41
42
43
44
12
2
3
4
5
6
7
8
9
10
11
11
1
13
15
16
17
17
18
18
19
20
21
21
22
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Cutter bar-cpl. | |
| 2 | 0***0 | Sheet edge-left | |
| 3 | 0***0 | Weld. pin | |
| 4 | 0***0 | Sheet edge-right | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***4 | Cover | |
| 8 | 0***0 | O-ring | |
| 9 | 0***0 | Spur gear | |
| 10 | 0***1 | Breather | |
| 11 | 0***0 | Gasket ring | |
| 12 | 0***1 | Screw plug | |
| 13 | 0***1 | Screw plug | |
| 15 | 0***0 | Spur gear | |
| 16 | 0***1 | Hex head bolt | |
| 17 | 0***1 | Clamping piece | |
| 18 | 0***0 | O-ring | |
| 19 | 0***0 | O-ring | |
| 20 | 0***0 | Self-locking nut | |
| 21 | 0***0 | O-ring | |
| 22 | 0***1 | Bearing housing-10 hole, cpl. | |
| 23 | 0***0 | Grooved ball bearing | |
| 24 | 0***0 | Radial-shaft sealing ring | |
| 25 | 0***1 | Bearing housing-single | |
| 26 | 0***1 | Spacer ring | |
| 27 | 0***0 | O-ring | |
| 28 | 0***1 | Pinion | |
| 29 | 0***0 | Fit-in key | |
| 30 | 0***0 | Locknut | |
| 31 | 0***0 | Shim ring | |
| 32 | 0***1 | Spring washer | |
| 33 | 0***1 | Rotor hub | |
| 34 | 0***4 | Hex nut | |
| 35 | 0***1 | Bearing housing Change-10 hole | |
| 36 | 0***1 | Bearing housing Change | |
| 37 | 0***0 | Distance bar | |
| 38 | 0***0 | Skid | |
| 39 | 0***0 | Countersunkscrew | |
| 39 | 0***0 | Countersunkscrew | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***0 | Intermediate housing | |
| 42 | 0***0 | Countersunkscrew | |
| 43 | 0***2 | Countersunkscrew | |
| 44 | 0***0 | Oil-Id.-no.=1ltr |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
