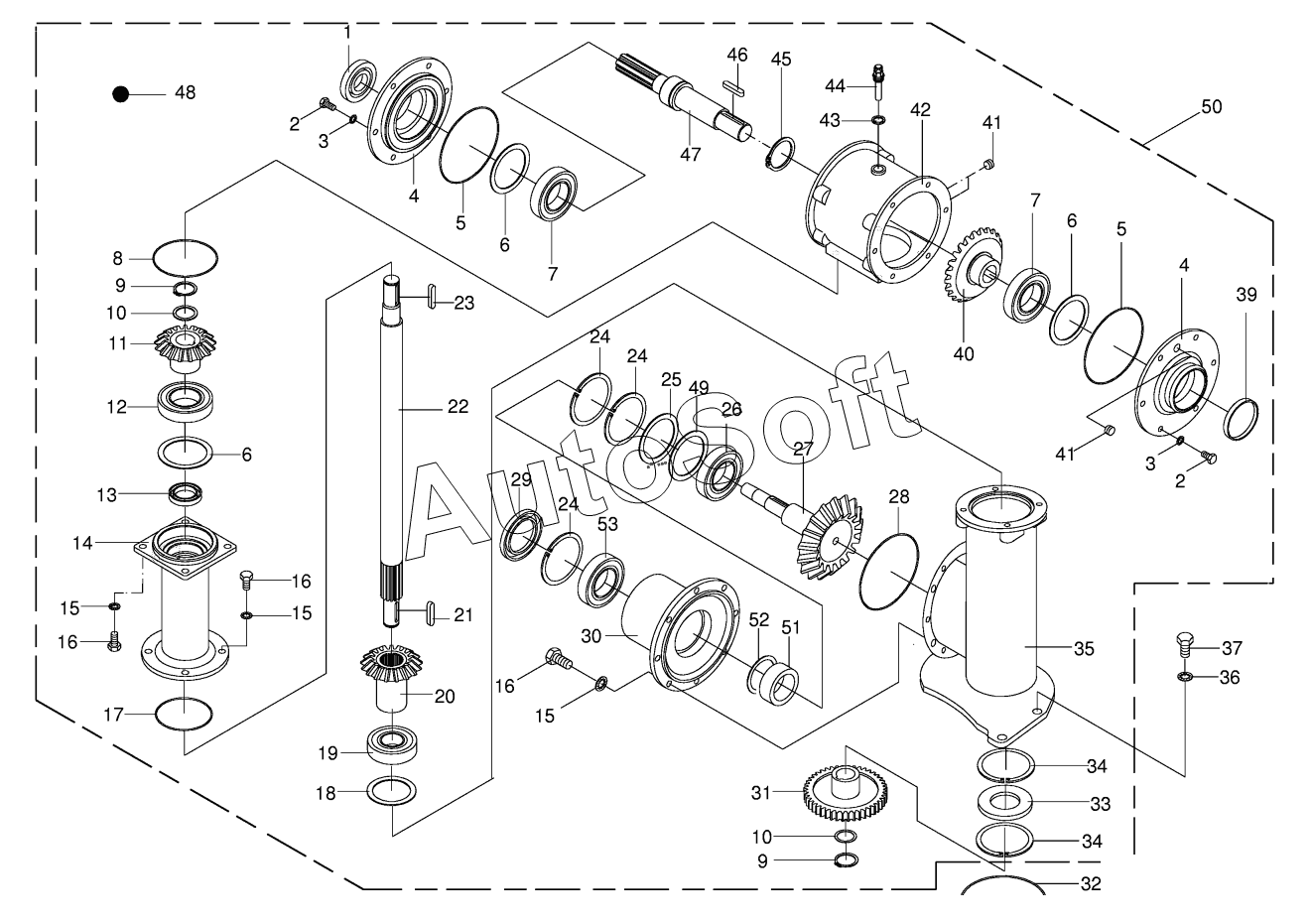

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Gearbox - front CRI
31
40
39
37
36
35
34
34
33
32
41
41
30
29
28
27
26
25
25
25
42
43
44
45
46
47
48
49
50
51
52
52
52
52
53
12
2
2
3
3
4
4
5
5
6
6
6
6
6
7
7
8
9
9
10
10
10
10
10
11
1
13
14
15
15
15
16
16
16
17
18
18
18
19
20
21
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Radial-shaft sealing ring | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Gearbox cover | |
| 5 | 0***0 | O-ring | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 7 | 0***0 | Grooved ball bearing | |
| 8 | 0***0 | O-ring | |
| 9 | 0***0 | Circlip | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***1 | Shim ring | |
| 11 | 0***0 | Bevel wheel | |
| 12 | 0***0 | Grooved ball bearing | |
| 13 | 0***1 | Radial-shaft sealing ring | |
| 14 | 0***0 | Intermediate housing | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | O-ring | |
| 18 | 0***0 | Shim ring | |
| 18 | 0***0 | Shim ring | |
| 18 | 0***1 | Shim ring | |
| 19 | 0***0 | Grooved ball bearing | |
| 20 | 0***0 | Bevel wheel | |
| 21 | 0***0 | Fit-in key | |
| 22 | 0***0 | Drive shaft | |
| 23 | 0***0 | Fit-in key | |
| 24 | 0***0 | Circlip | |
| 25 | 0***0 | Shim ring | |
| 25 | 0***0 | Shim ring | |
| 25 | 0***0 | Shim ring | |
| 25 | 0***0 | Shim ring | |
| 26 | 0***0 | Roller bearing | |
| 27 | 0***0 | Bevel wheel shaft | |
| 28 | 0***0 | O-ring | |
| 29 | 0***0 | Radial-shaft sealing ring | |
| 30 | 0***0 | Cover | |
| 31 | 0***2 | Spur gear | |
| 32 | 0***0 | O-ring | |
| 33 | 0***0 | Radial-shaft sealing ring | |
| 34 | 0***0 | Circlip | |
| 35 | 0***1 | Gearbox housing | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Hex head bolt | |
| 39 | 0***2 | Sealing cap | |
| 40 | 0***0 | Crown wheel | |
| 41 | 0***1 | Screw plug | |
| 42 | 0***0 | Housing | |
| 43 | 0***0 | Gasket ring | |
| 44 | 0***0 | Breather | |
| 45 | 0***1 | Circlip | |
| 46 | 0***0 | Fit-in key | |
| 47 | 0***0 | Drive shaft | |
| 48 | 0***0 | Oil-Id.-no.=1ltr | |
| 49 | 0***0 | Supporting disc | |
| 50 | 0***1 | Main gearbox | |
| 51 | 0***0 | Spacer bushing | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 53 | 0***0 | Grooved ball bearing |
