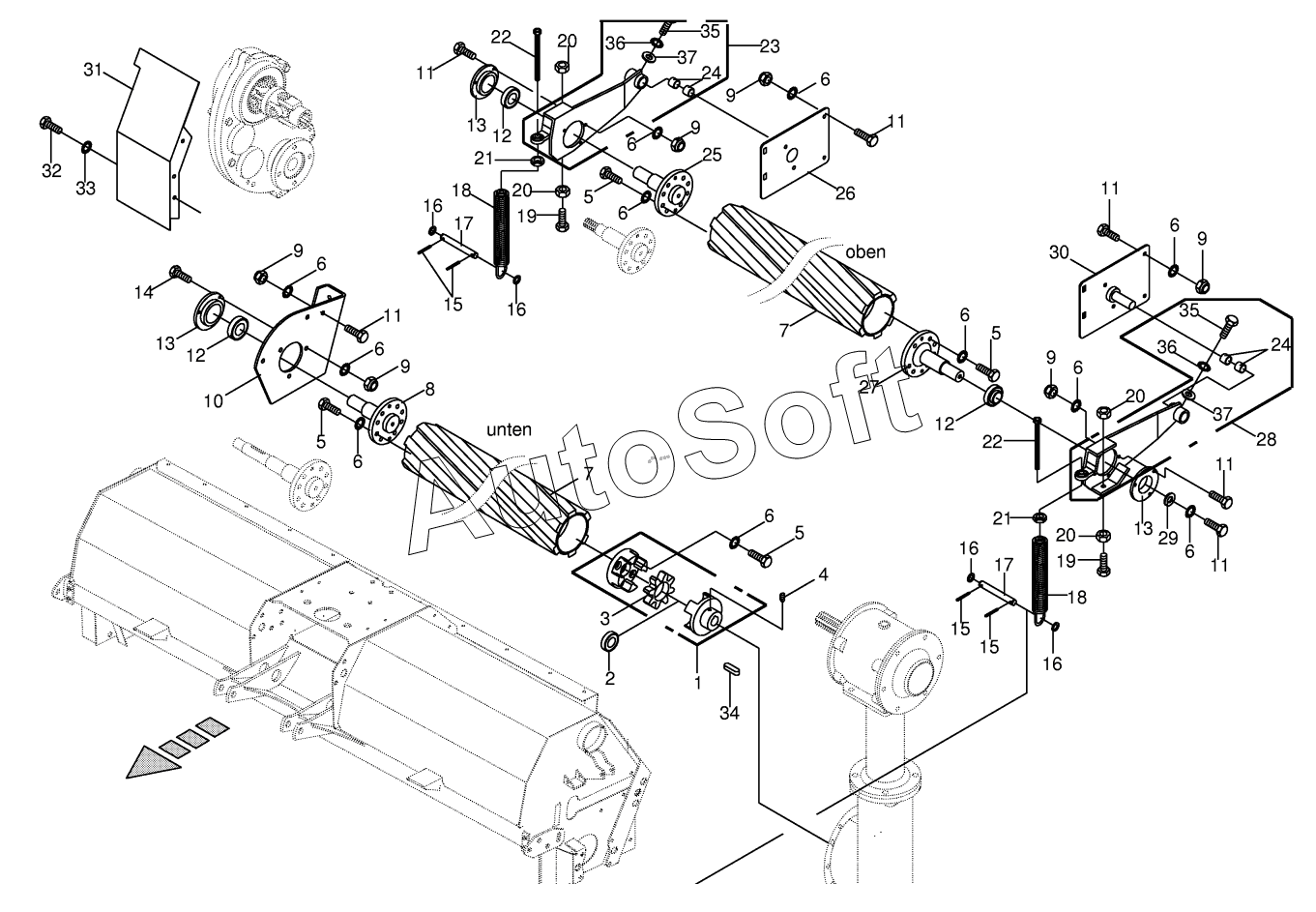

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Roller - lateral CRI
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
12
13
13
13
14
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002581982 | 0***2 | Drive spigot-for gearbox 258 105 | |
| 002581990 | 0***0 | Drive spigot for gearbox | |
| 1 | 0***2 | Rotex-clutch | |
| 2 | 0***0 | Radial bearing | |
| 3 | 0***1 | Rotex plastic part | |
| 4 | 0***0 | Threaded pin | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | CRI-Roller | |
| 8 | 0***0 | Bearing bolt | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Bearing bracket | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Grooved ball bearing | |
| 13 | 0***0 | Self-aligning bearing housing | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Roll pin | |
| 16 | 0***2 | Washer | |
| 17 | 0***2 | Pin | |
| 18 | 0***0 | Tension spring | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Hex nut | |
| 21 | 0***0 | Hex nut-low form | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***2 | Rocker-incl. bushing | |
| 24 | 0***0 | Bearing bush | |
| 25 | 0***0 | Bearing bolt | |
| 26 | 0***0 | Rocker bearing-right | |
| 27 | 0***0 | Bearing bolt | |
| 28 | 0***2 | Rocker-incl. bushing | |
| 29 | 0***1 | Washer | |
| 30 | 0***0 | Rocker bearing-left | |
| 31 | 0***0 | Guard plate | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Fit-in key | |
| 35 | 0***2 | Hex head bolt | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Shim ring |
