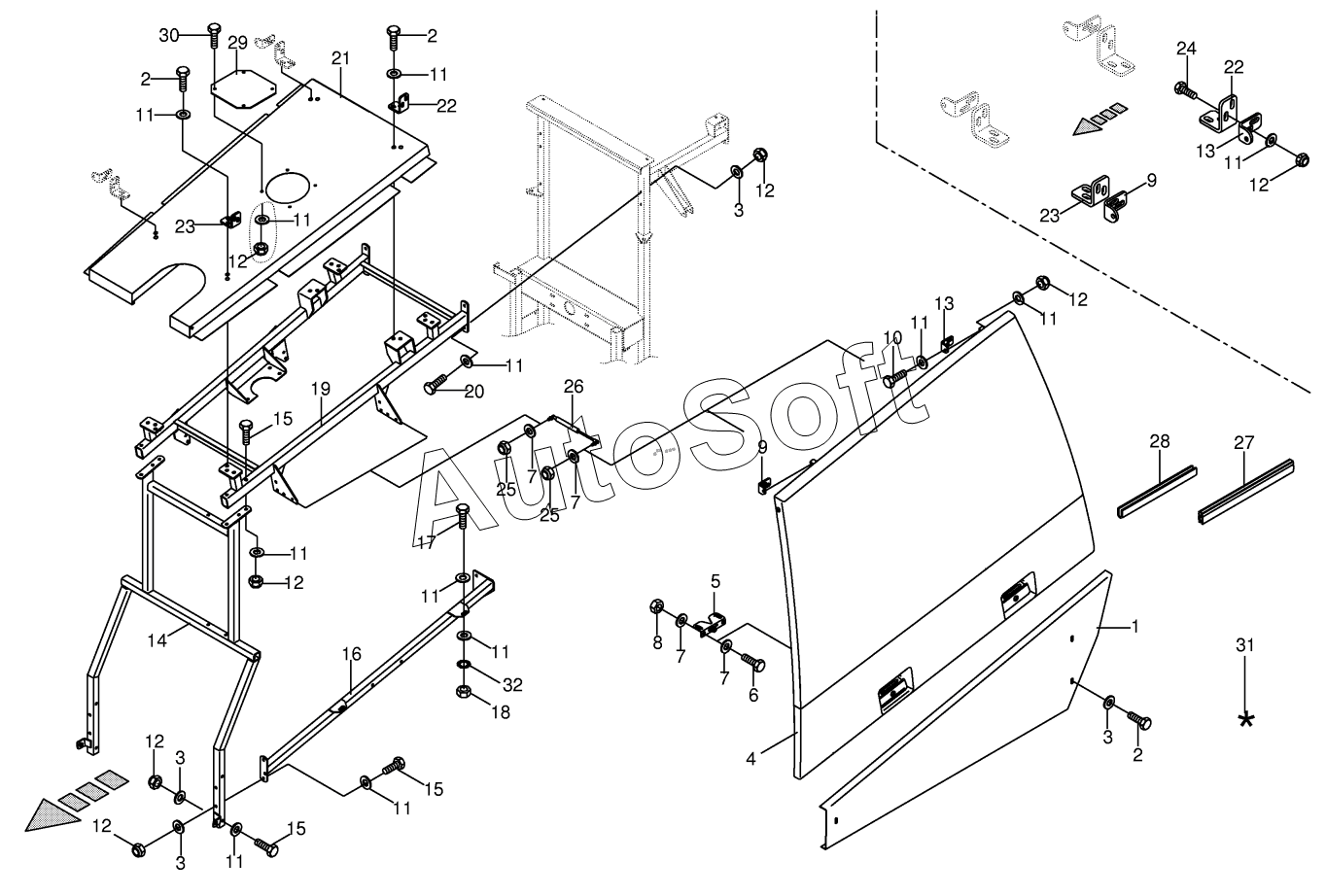

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Engine guards
1
1
2
2
2
3
3
3
3
4
4
5
6
7
7
7
7
8
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
13
13
14
15
15
15
16
16
17
18
19
20
21
22
22
23
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Guard-left | |
| 1 | 0***1 | Guard-right | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Protective lid-left | |
| 4 | 0***0 | Protective lid-right | |
| 5 | 0***1 | Gate lock | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Hex nut | |
| 9 | 0***1 | Supporting angle | |
| 10 | 0***1 | Hex head bolt | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Locknut | |
| 13 | 0***1 | Supporting angle | |
| 14 | 0***4 | Frame | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Locking mechanism-right | |
| 16 | 0***1 | Locking mechanism-left | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Hex nut | |
| 19 | 0***0 | Motor roof clamp | |
| 20 | 0***1 | Hex head bolt | |
| 21 | 0***0 | Motor roof | |
| 22 | 0***1 | Angle | |
| 23 | 0***1 | Angle | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Gas spring | |
| 27 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 28 | 0***0 | Edge protection-Id.-no.= 1m | |
| 29 | 0***0 | Sealing cap | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***0 | Repairing set for plastics- beige | |
| 32 | 0***1 | Detent edged washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
