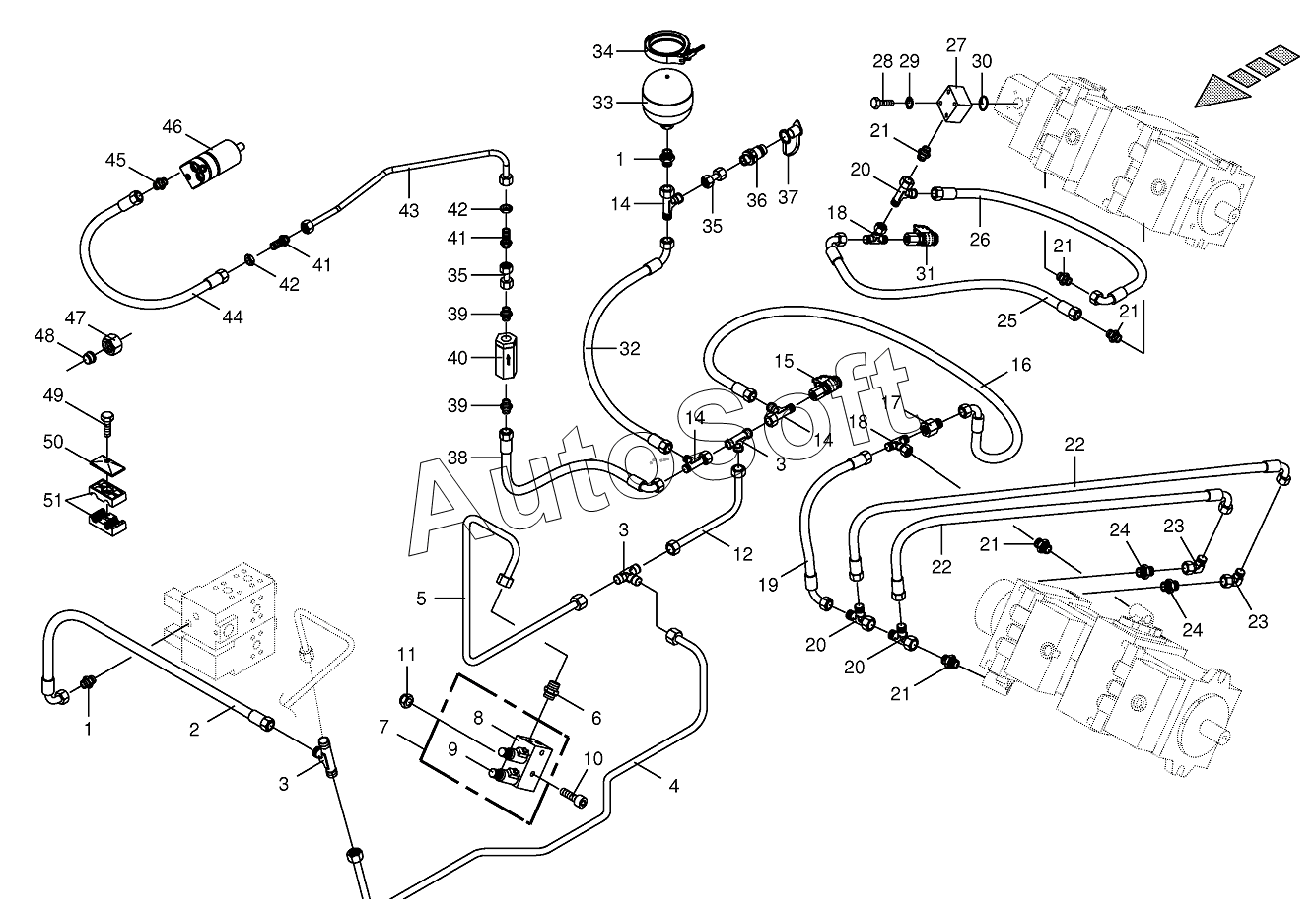

Каталог запасных частей к технике: KRONE BIG-X-1100 (2016). Charge pressure lines-back
39
39
27
28
29
30
31
32
33
34
35
35
36
37
38
26
40
41
41
42
42
43
44
45
46
47
48
49
50
51
14
14
14
2
3
3
3
4
5
6
7
8
9
10
11
12
1
1
15
16
17
18
18
19
20
20
20
21
21
21
21
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***1 | Male connector | |
| 2 | 2***0 | High pressure hose line | |
| 3 | 0***1 | T connector | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 6 | 0***2 | Male connector | |
| 7 | 0***1 | Valve block | |
| 8 | 0***0 | 3/2-Directional-control valve | |
| 9 | 0***1 | Pressure regulator-cpl. | |
| 10 | 0***2 | Allen screw | |
| 11 | 0***0 | Locknut | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 0***1 | Adjustable L connection | |
| 15 | 0***0 | Connector f.mini-test equipm. | |
| 16 | 0***1 | High pressure hose line | |
| 17 | 0***0 | Reducer fitting | |
| 18 | 9***0 | T connector | |
| 19 | 2***0 | High pressure hose line | |
| 20 | 0***0 | Adjustable L connection | |
| 21 | 0***1 | Male connector | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 0***0 | Angle lug | |
| 24 | 0***0 | Male connector | |
| 25 | 0***0 | High pressure hose line | |
| 26 | 0***2 | High pressure hose line | |
| 27 | 0***1 | Connecting flange | |
| 28 | 0***1 | Hex head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | O-ring | |
| 31 | 0***0 | Connector f.mini-test equipm. | |
| 32 | 0***0 | High pressure hose line | |
| 33 | 0***0 | Pressure accumulator | |
| 34 | 0***0 | Joint bolt-hose clamp | |
| 35 | 0***0 | Double nipple | |
| 36 | 0***0 | Connector plug | |
| 37 | 0***1 | Dust cap-red | |
| 38 | 0***0 | High pressure hose line | |
| 39 | 0***0 | Male connector | |
| 40 | 2***0 | Flow control valve | |
| 41 | 0***1 | Straight 2-way connector | |
| 42 | 0***2 | Hex nut-low form | |
| 43 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 44 | 0***1 | High pressure hose line | |
| 45 | 0***1 | Male connector | |
| 46 | 0***0 | Hydraulic motor | |
| 47 | 0***0 | Nozzle disc cap | |
| 48 | 0***1 | Cutting ring | |
| 49 | 0***1 | Hex head bolt | |
| 50 | 0***0 | Cover plate | |
| 51 | 0***0 | Tube clamp-2 halves |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
