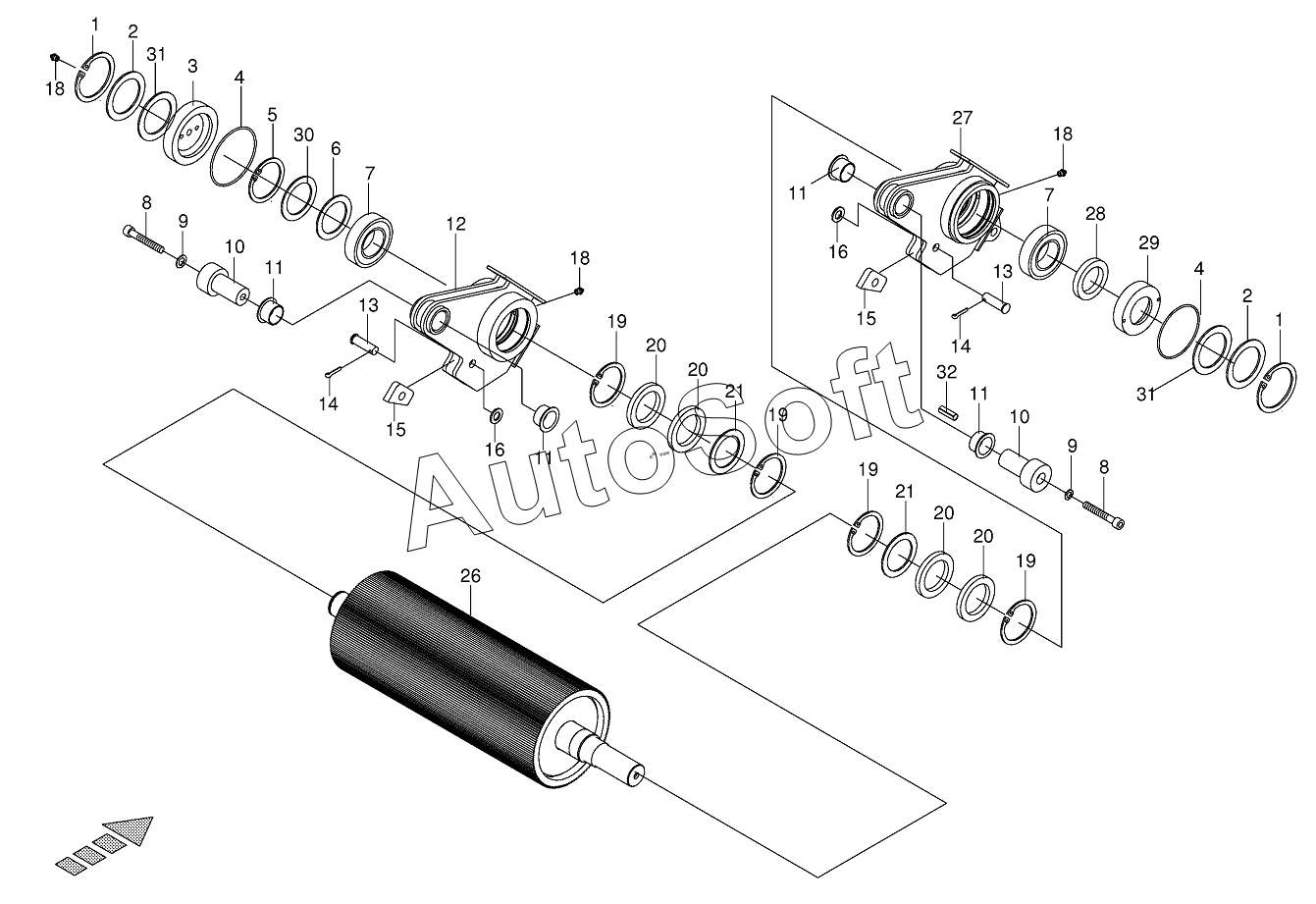

Каталог запасных частей к технике: KRONE BIG-X-1100 (2016). Roller front
1
1
2
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
18
18
18
19
19
19
19
20
20
20
20
21
21
26
26
26
26
26
27
28
29
30
30
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Circlip | |
| 2 | 0***0 | Supporting disc | |
| 3 | 0***3 | Cover-left | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | Circlip | |
| 6 | 0***1 | Supporting disc | |
| 7 | 0***0 | Pendular roller bearing | |
| 8 | 0***1 | Allen screw | |
| 9 | 0***0 | Detent edged washer | |
| 10 | 0***3 | Bearing bolt | |
| 11 | 0***0 | Collar socket | |
| 12 | 0***5 | Bearing housing-left | |
| 13 | 0***2 | Pin | |
| 14 | 0***1 | Cotter pin | |
| 15 | 0***1 | Slide block | |
| 16 | 0***1 | Washer | |
| 18 | 0***0 | Grease niple | |
| 19 | 0***0 | Circlip | |
| 20 | 0***1 | Radial-shaft sealing ring | |
| 21 | 0***0 | Supporting disc | |
| 26 | 0***1 | Roller | |
| 26 | 0***1 | Roller | |
| 26 | 0***3 | Roller | |
| 26 | 2***0 | Roller-chromed | |
| 26 | 2***0 | Roller-chromed | |
| 27 | 0***5 | Bearing housing-right | |
| 28 | 0***0 | Radial-shaft sealing ring | |
| 29 | 0***1 | Cover-right | |
| 30 | 0***0 | Shim ring | |
| 30 | 0***0 | Shim ring | |
| 31 | 0***0 | Shim ring | |
| 31 | 0***1 | Shim ring | |
| 32 | 0***2 | Roll pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
