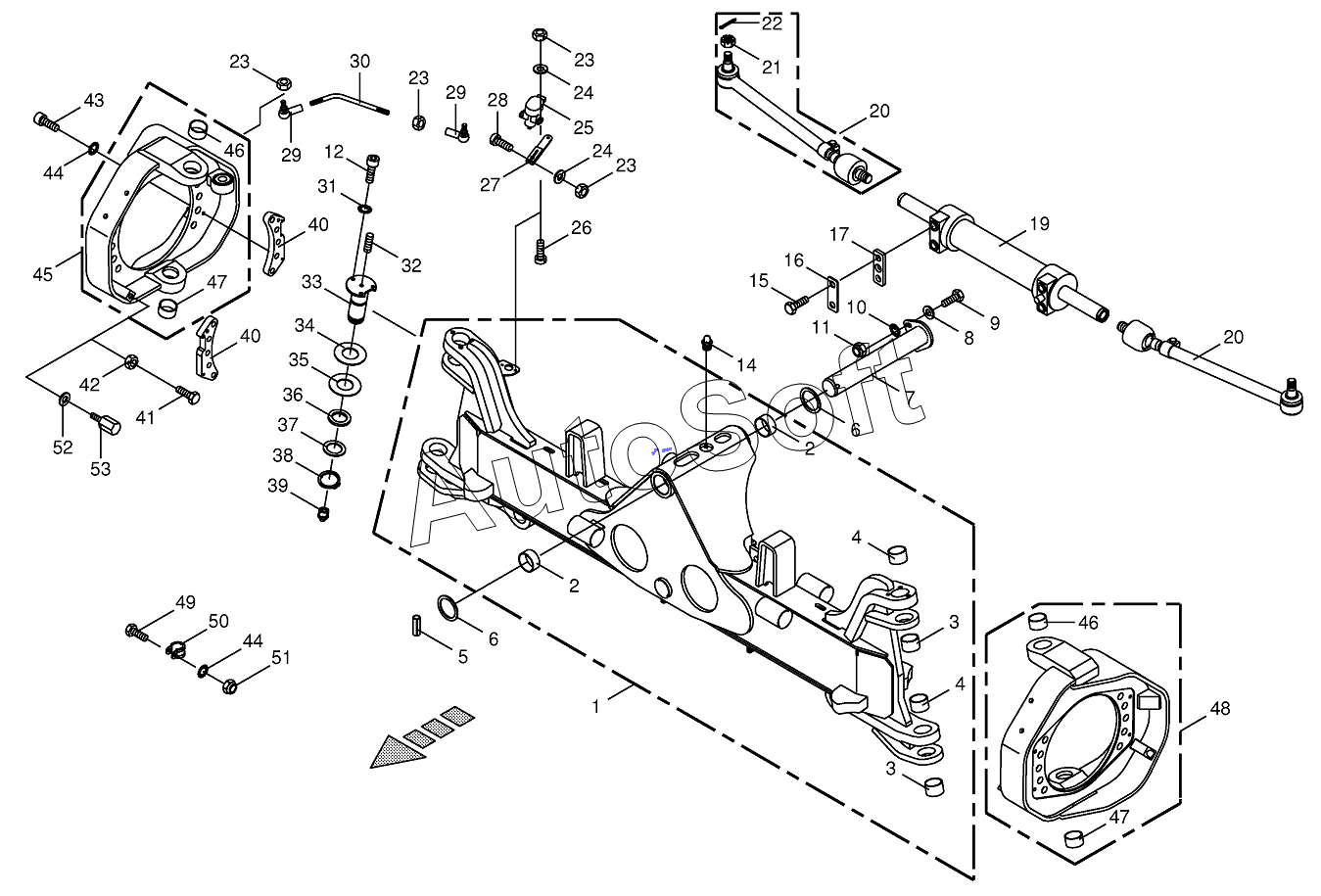

Каталог запасных частей к технике: KRONE BIG-X-1100 (2016). Steering axle
1
2
2
3
3
4
4
5
6
6
6
7
8
9
10
11
12
12
14
15
16
17
19
20
20
21
22
23
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
37
38
39
40
40
41
42
43
44
44
45
46
46
47
47
48
49
50
51
52
53
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200252650 | 2***0 | Washer | |
| 270071560 | 2***0 | Sealing set | |
| 1 | 2***0 | Steered axle carrier | |
| 2 | 0***0 | Bearing bush | |
| 3 | 0***1 | Bearing bush | |
| 4 | 9***0 | Bearing bush | |
| 5 | 0***0 | Roll pin | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***1 | Shim ring | |
| 7 | 0***3 | Retention bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***1 | Allen screw | |
| 12 | 0***2 | Allen screw | |
| 14 | 0***0 | Grease niple | |
| 15 | 0***1 | Hex head bolt | |
| 16 | 2***0 | Locking plate | |
| 17 | 0***1 | Double roller | |
| 19 | 2***0 | Steering cylinder | |
| 20 | 2***0 | Axial tie rod | |
| 21 | 0***1 | Castellated nut | |
| 22 | 0***1 | Cotter pin | |
| 23 | 0***1 | Hex nut | |
| 24 | 0***1 | Washer | |
| 25 | 2***0 | Sensor-2-pole | |
| 26 | 0***1 | Allen screw | |
| 27 | 0***1 | Lever | |
| 28 | 0***0 | Allen screw | |
| 29 | 0***0 | Link | |
| 30 | 2***0 | Coupler | |
| 31 | 0***0 | Detent edged washer | |
| 32 | 9***0 | Threaded pin | |
| 33 | 2***0 | Retention bolt-top | |
| 33 | 2***0 | Retention bolt-below | |
| 34 | 2***0 | Approach disc | |
| 35 | 0***1 | Approach disc | |
| 36 | 2***0 | End plate | |
| 37 | 0***0 | Shim ring | |
| 37 | 0***0 | Shim ring | |
| 38 | 0***0 | Circlip | |
| 39 | 0***0 | Grease niple | |
| 40 | 0***4 | Screw-on strip | |
| 41 | 9***0 | Hex head bolt | |
| 42 | 0***0 | Hex nut | |
| 43 | 0***1 | Allen screw | |
| 44 | 0***1 | Detent edged washer | |
| 45 | 2***0 | Journal-right | |
| 46 | 0***0 | Bearing bush | |
| 47 | 9***0 | Bearing bush | |
| 48 | 2***0 | Journal-left | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Tube clip w. rubber | |
| 51 | 0***0 | Locknut | |
| 52 | 9***0 | Washer | |
| 53 | 2***0 | Steering limitation | |
| 53 | 2***0 | Steering limitation | |
| 53 | 2***0 | Steering limitation |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
