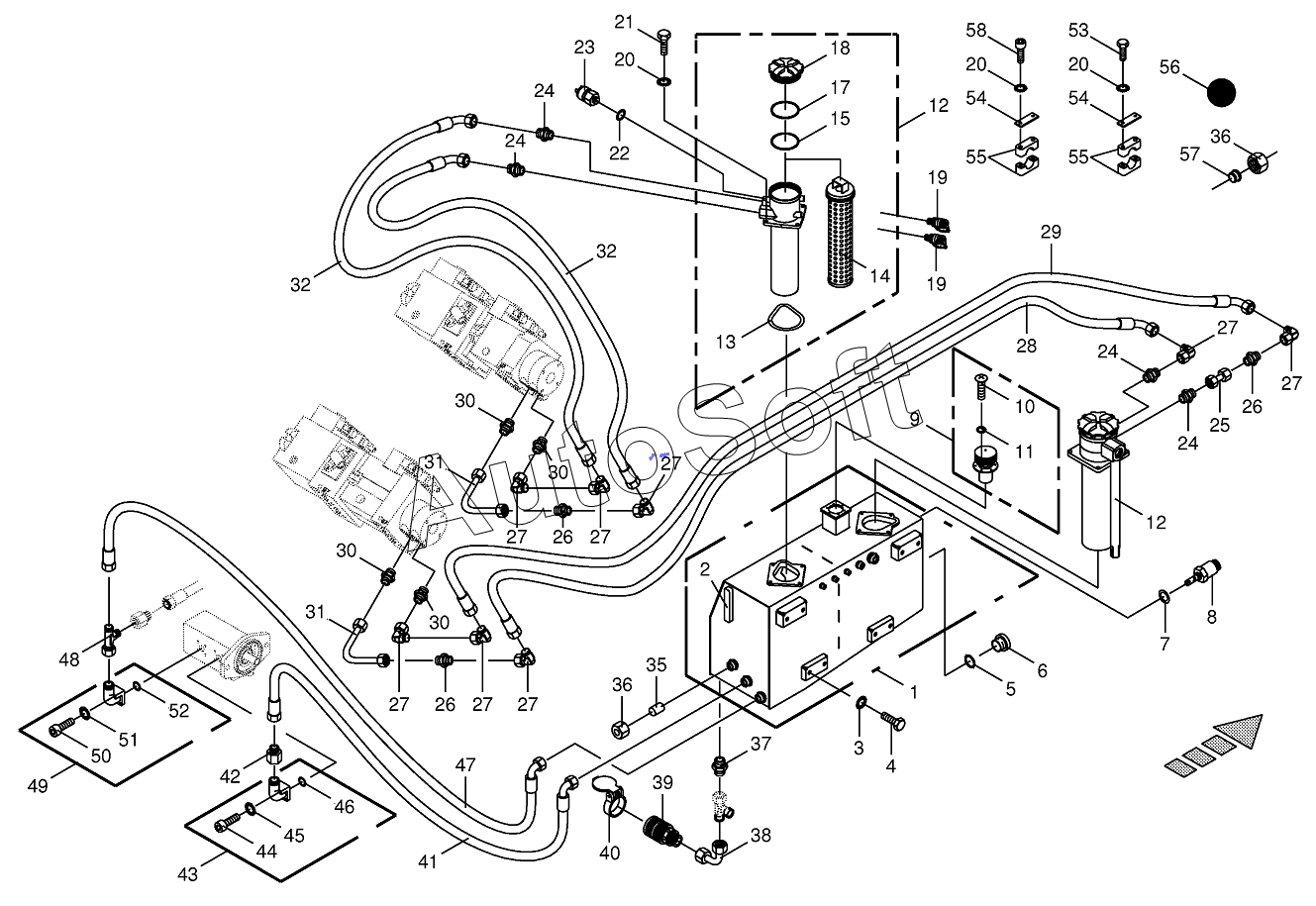

Каталог запасных частей к технике: KRONE BIG-X-1100 (2016). Hydraulic tank/suction lines
47
32
32
35
36
36
37
38
39
40
41
42
43
44
44
45
46
31
31
48
49
50
50
51
52
53
54
54
55
55
56
57
58
17
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
1
18
19
19
20
20
20
21
22
23
24
24
24
24
25
26
26
26
27
27
27
27
27
27
27
27
28
29
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Oil reservoir | |
| 2 | 0***1 | Oil level indicator | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 9***0 | Gasket ring | |
| 6 | 9***0 | Screw plug | |
| 7 | 0***1 | Gasket ring | |
| 8 | 0***0 | Levelling switch | |
| 9 | 0***0 | Filler neck | |
| 10 | 0***0 | O-ring | |
| 11 | 0***0 | Fillister head screw | |
| 12 | 0***3 | Return-suction filter | |
| 13 | 0***1 | O-ring | |
| 14 | 0***1 | Replacement filter element | |
| 15 | 0***1 | O-ring | |
| 17 | 0***1 | O-ring | |
| 18 | 0***0 | Cover | |
| 19 | 0***0 | Connector f.mini-test equipm. | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Gasket ring | |
| 23 | 0***0 | Pressure switch | |
| 24 | 0***1 | Male connector | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***0 | Connector | |
| 27 | 0***0 | Angle lug | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 0***0 | Male connector | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 0***0 | Locking cone w. O-ring | |
| 36 | 0***0 | Nozzle disc cap | |
| 37 | 0***2 | Male connector | |
| 38 | 2***0 | Elbow | |
| 39 | 0***2 | Sleeve | |
| 40 | 0***0 | Cover-red | |
| 41 | 0***0 | High pressure hose line | |
| 42 | 0***0 | Reducer fitting | |
| 43 | 0***0 | Flange connection | |
| 44 | 0***0 | Allen screw | |
| 44 | 0***1 | Allen screw | |
| 45 | 0***0 | Detent edged washer | |
| 46 | 2***0 | O-ring | |
| 47 | 2***0 | High pressure hose line | |
| 48 | 0***0 | Adjustable L connection | |
| 49 | 0***0 | Flange connection | |
| 50 | 0***1 | Allen screw | |
| 50 | 0***2 | Allen screw | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***0 | O-ring | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 0***1 | Cover plate | |
| 55 | 2***0 | Tube clamp-2 halves | |
| 56 | 0***1 | Oil-Id.-no.= 1ltr | |
| 57 | 0***0 | Cutting ring | |
| 58 | 0***2 | Allen screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
