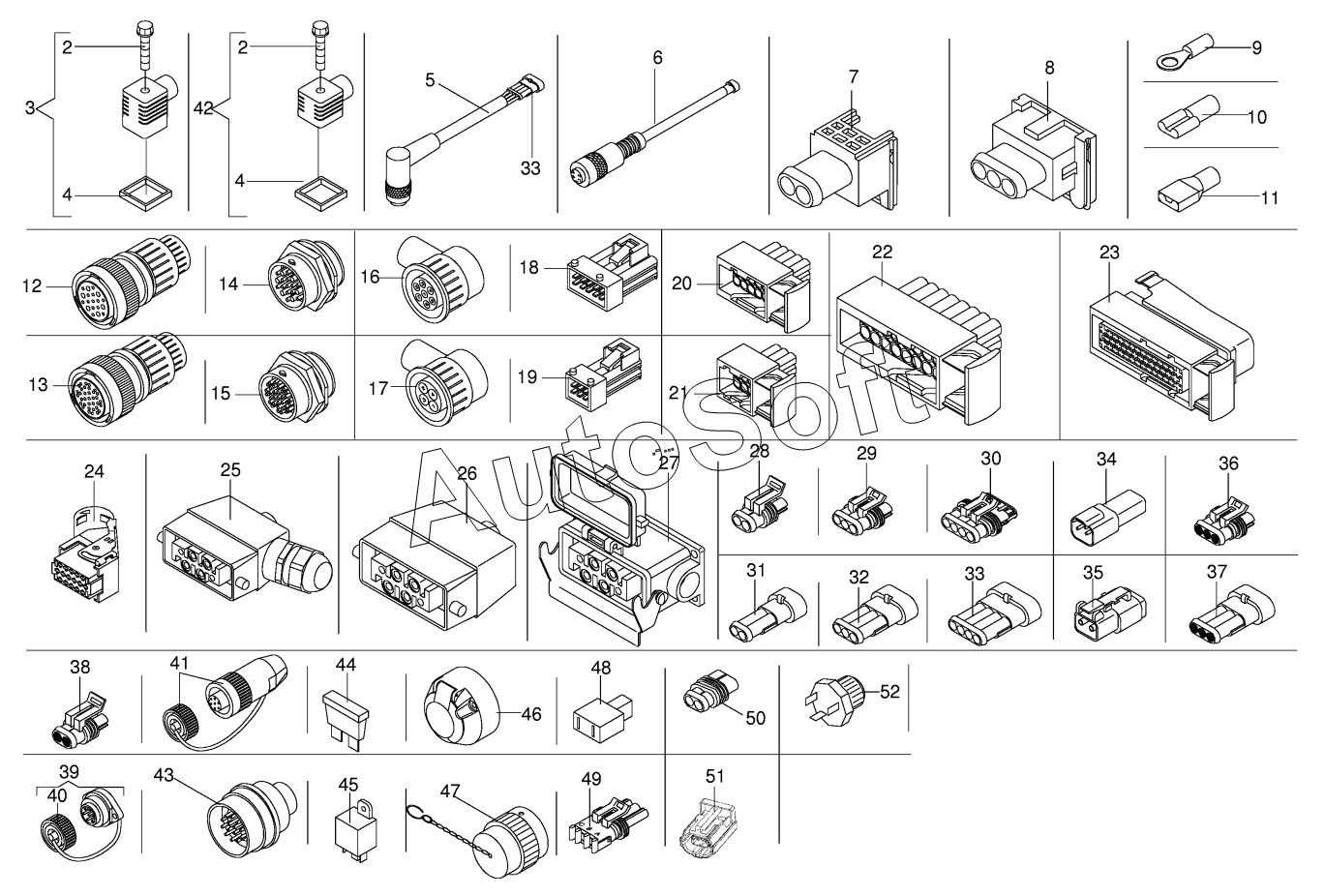

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Terminals and connectors
/151.gif)
28
36
35
34
33
33
32
31
30
29
37
27
26
25
24
23
22
21
20
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
9
3
4
4
5
6
7
8
9
9
9
9
9
9
2
2
10
10
10
10
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003018020 | 0***0 | Solenoid valve plug-black | |
| 003019870 | 0***0 | Valve plug with LED | |
| 003023570 | 0***0 | Plug, LED/Varistor- transparent | |
| 2 | 0***0 | Screw with straight-line curls | |
| 3 | 0***0 | Valve plug-black | |
| 4 | 0***0 | Gasket | |
| 5 | 0***1 | Adapter wire-4-pole | |
| 6 | 0***1 | Adapter wire-4-pole | |
| 7 | 0***0 | Jet-plug-2-pole | |
| 8 | 0***1 | Jet-plug-3-pole | |
| 9 | 0***0 | Cable terminal-yellow | |
| 9 | 0***0 | Cable terminal-red | |
| 9 | 0***0 | Cable terminal-blue | |
| 9 | 0***0 | Cable terminal-blue | |
| 9 | 0***0 | Cable terminal-red | |
| 9 | 0***0 | Cable terminal-yellow | |
| 9 | 0***0 | Cable terminal-yellow | |
| 10 | 0***0 | Flat sleeve-red | |
| 10 | 0***0 | Flat sleeve-red | |
| 10 | 0***0 | Flat sleeve | |
| 10 | 0***0 | Flat sleeve-yellow | |
| 10 | 0***0 | Flat sleeve-red | |
| 11 | 0***0 | Flat sleeve-red | |
| 11 | 0***0 | Flat sleeve-blue | |
| 12 | 0***0 | Plug-19-pole | |
| 13 | 0***0 | Plug-31-pole | |
| 14 | 0***0 | Socket-19-pole | |
| 15 | 0***1 | Socket-31-pole | |
| 16 | 0***0 | AMP-circular plug-7-pole | |
| 17 | 0***0 | AMP-circular plug-4-pole | |
| 18 | 0***0 | Plug-10-pole | |
| 19 | 0***0 | Plug-6-pole | |
| 20 | 0***0 | Bushing housing-10-pole | |
| 21 | 0***0 | Bushing housing-6-pole | |
| 22 | 0***0 | Bushing housing-16-pole | |
| 23 | 0***0 | Plug-42-pole | |
| 24 | 2***0 | Connector 16-p socket cpl.-16-pole | |
| 25 | 0***0 | Main plug-lateral | |
| 26 | 0***0 | Main plug | |
| 27 | 0***0 | Attaching housing-cpl. | |
| 28 | 0***0 | Plug-2-pole | |
| 29 | 0***0 | Plug-3-pole | |
| 30 | 0***0 | Plug-4-pole | |
| 31 | 0***0 | Coupling socket-2-pole | |
| 32 | 0***0 | Coupling socket-3-pole | |
| 33 | 0***0 | Coupling socket-4-pole | |
| 34 | 0***0 | Socket-2-pole | |
| 35 | 0***0 | Plug-2-pole | |
| 36 | 0***0 | Blind bushing plug-3-pole | |
| 37 | 0***0 | Blind-pin casing-3-pole | |
| 38 | 0***0 | Blind bushing casing-2-pole | |
| 39 | 0***1 | Attaching housing-7-pole | |
| 40 | 0***0 | Protective cap | |
| 41 | 0***1 | Plug-7-pole | |
| 42 | 0***0 | Valve plug-black , low mounting form | |
| 43 | 0***1 | Sосkеt-14-pоlе | |
| 44 | 0***0 | Flat fuse | |
| 45 | 0***0 | Reversing relay | |
| 46 | 0***0 | Socket-7-pole | |
| 47 | 0***0 | Blind-plug | |
| 48 | 0***0 | Plug-2-pole | |
| 49 | 0***0 | Plug-3-pole | |
| 50 | 0***0 | Plug-2-pole | |
| 51 | 0***0 | Plug-2-pole | |
| 52 | 0***0 | Blind-plug-2-pole |
