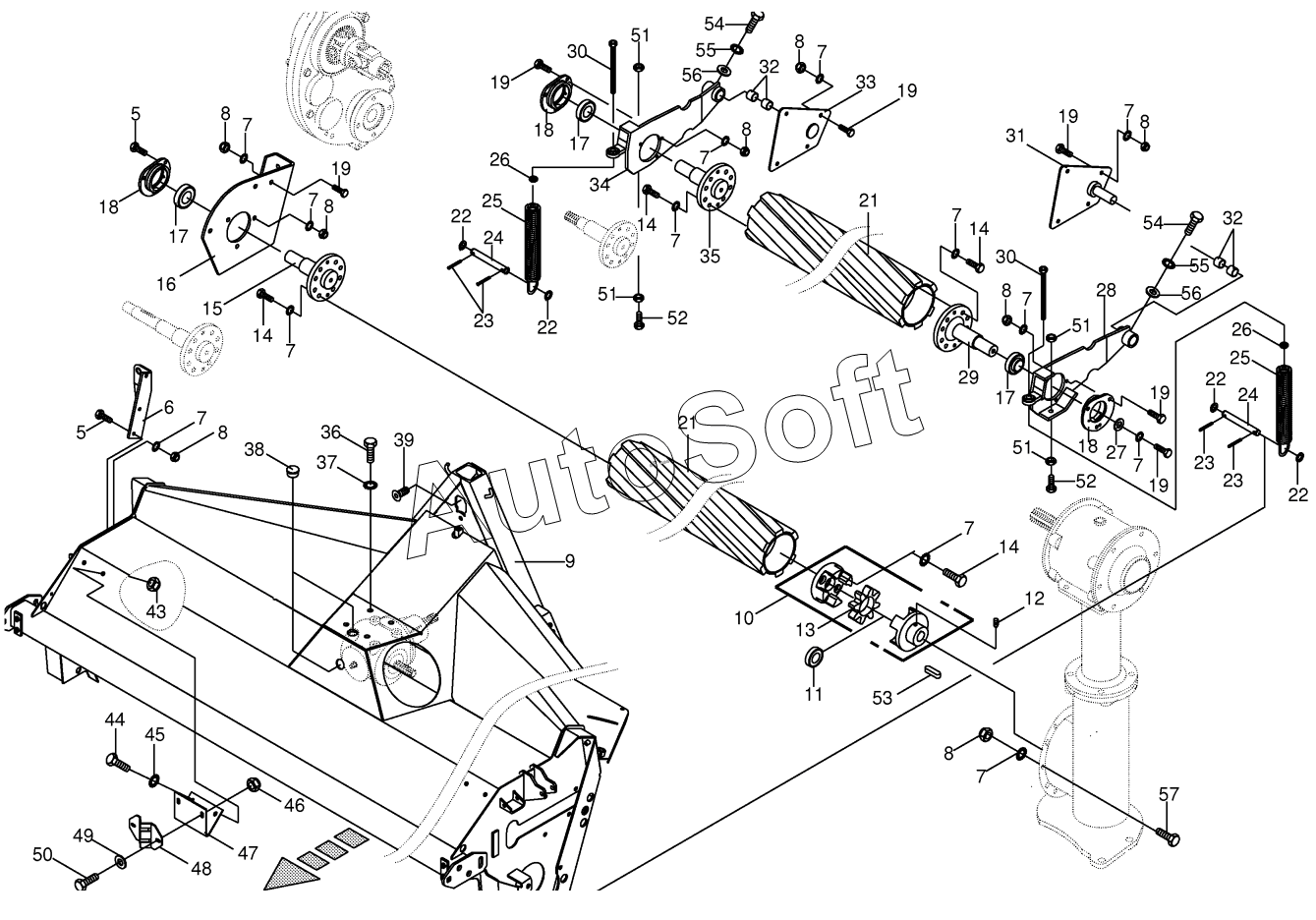

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Frame / Roller - front CRI 720000 - 725500
/46.gif)
5
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
12
13
14
14
14
14
15
16
17
17
17
18
18
18
19
19
19
19
19
19
21
21
22
22
22
22
23
23
23
24
24
25
25
26
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
43
44
45
46
47
48
49
50
51
51
51
51
52
52
53
54
54
55
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002581994 | 0***4 | Drive spigot-for gearbox | |
| 200301760 | 2***0 | Drive spigot-for gearbox 20 030170 0 | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***2 | Support-right | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Locknut | |
| 9 | 0***9 | Roller conditioner housing | |
| 10 | 0***2 | Rotex-clutch | |
| 11 | 0***0 | Radial bearing | |
| 12 | 0***0 | Threaded pin | |
| 13 | 0***1 | Rotex plastic part | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***3 | Bearing bolt-Standard | |
| 16 | 2***0 | Bearing bracket | |
| 17 | 9***0 | Grooved ball bearing | |
| 18 | 2***0 | Self-aligning bearing housing | |
| 19 | 0***0 | Hex head bolt | |
| 21 | 0***0 | CRI-Roller | |
| 22 | 0***2 | Washer | |
| 23 | 0***1 | Roll pin | |
| 24 | 0***2 | Pin | |
| 25 | 0***0 | Tension spring | |
| 26 | 0***0 | Hex nut-low form | |
| 27 | 0***1 | Washer | |
| 28 | 2***0 | Rocker-incl. bushing | |
| 29 | 0***3 | Bearing bolt-Standard | |
| 30 | 0***1 | Hex head bolt | |
| 31 | 0***0 | Rocker bearing-left | |
| 32 | 0***0 | Bearing bush | |
| 33 | 0***0 | Rocker bearing-right | |
| 34 | 2***0 | Rocker-incl. bushing | |
| 35 | 0***3 | Bearing bolt-Standard | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Sealing plug | |
| 39 | 0***0 | Countersunkscrew | |
| 43 | 0***0 | Locknut | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***1 | Detent edged washer | |
| 46 | 0***0 | Locknut | |
| 47 | 0***0 | Support | |
| 48 | 0***2 | Illumination support-front | |
| 49 | 0***0 | Washer | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***0 | Hex nut | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***0 | Fit-in key | |
| 54 | 0***2 | Hex head bolt | |
| 55 | 0***1 | Detent edged washer | |
| 56 | 0***0 | Shim ring | |
| 57 | 0***0 | He head bolt |
