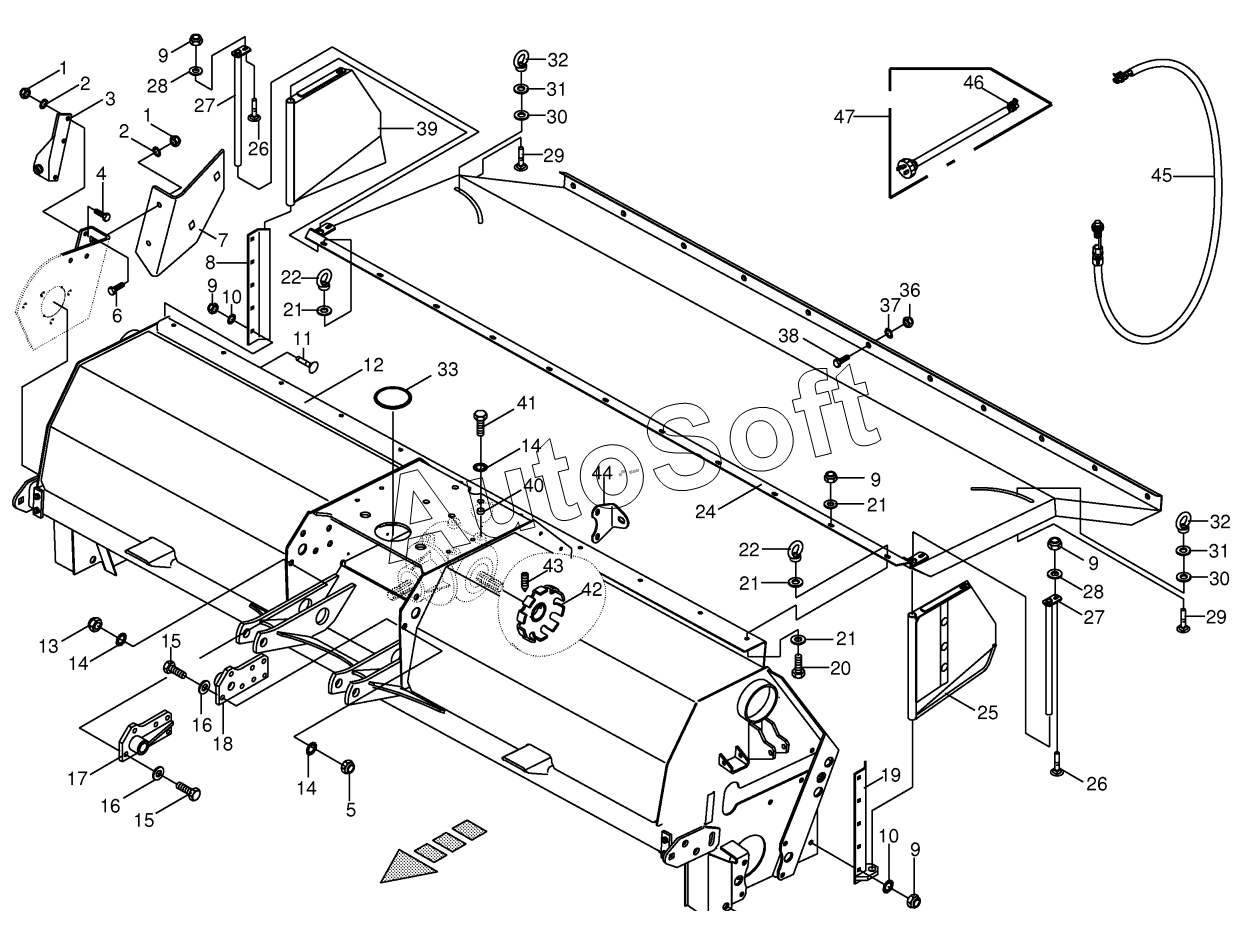

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Roller cond. housing lateral CRI
/59.gif)
37
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
36
24
38
39
40
41
42
43
44
45
46
47
13
2
2
3
4
6
7
8
9
9
9
9
9
10
10
11
12
1
1
14
14
14
15
15
16
16
17
18
19
20
21
21
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Locknut | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***2 | Support-right | |
| 4 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***1 | Support plate | |
| 8 | 0***1 | Side plate | |
| 9 | 0***0 | Locknut | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Coach bolt | |
| 12 | 0***9 | Roller conditioner housing | |
| 13 | 0***1 | Locknut | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Washer | |
| 17 | 0***1 | Attaching strap-right | |
| 18 | 0***1 | Attaching strap-left | |
| 19 | 0***1 | Side plate | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***1 | Washer | |
| 22 | 0***0 | Lifting eye nut | |
| 24 | 0***1 | Baffle plate | |
| 25 | 0***1 | Swath door | |
| 26 | 0***2 | Coach bolt | |
| 27 | 0***0 | Hinged tube | |
| 28 | 0***0 | Washer | |
| 29 | 0***2 | Coach bolt | |
| 30 | 0***0 | Washer | |
| 31 | 0***0 | Washer | |
| 32 | 0***1 | Lifting eye nut | |
| 33 | 0***0 | Sealing plug | |
| 36 | 0***0 | Locknut | |
| 37 | 0***0 | Washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Swath door | |
| 40 | 0***0 | Bushing | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***3 | Timing disc | |
| 43 | 0***1 | Threaded pin | |
| 44 | 0***0 | Sensor support | |
| 45 | 0***3 | Namursensor | |
| 46 | 0***0 | Coupling socket-2-pole | |
| 47 | 0***3 | Connection cable |
