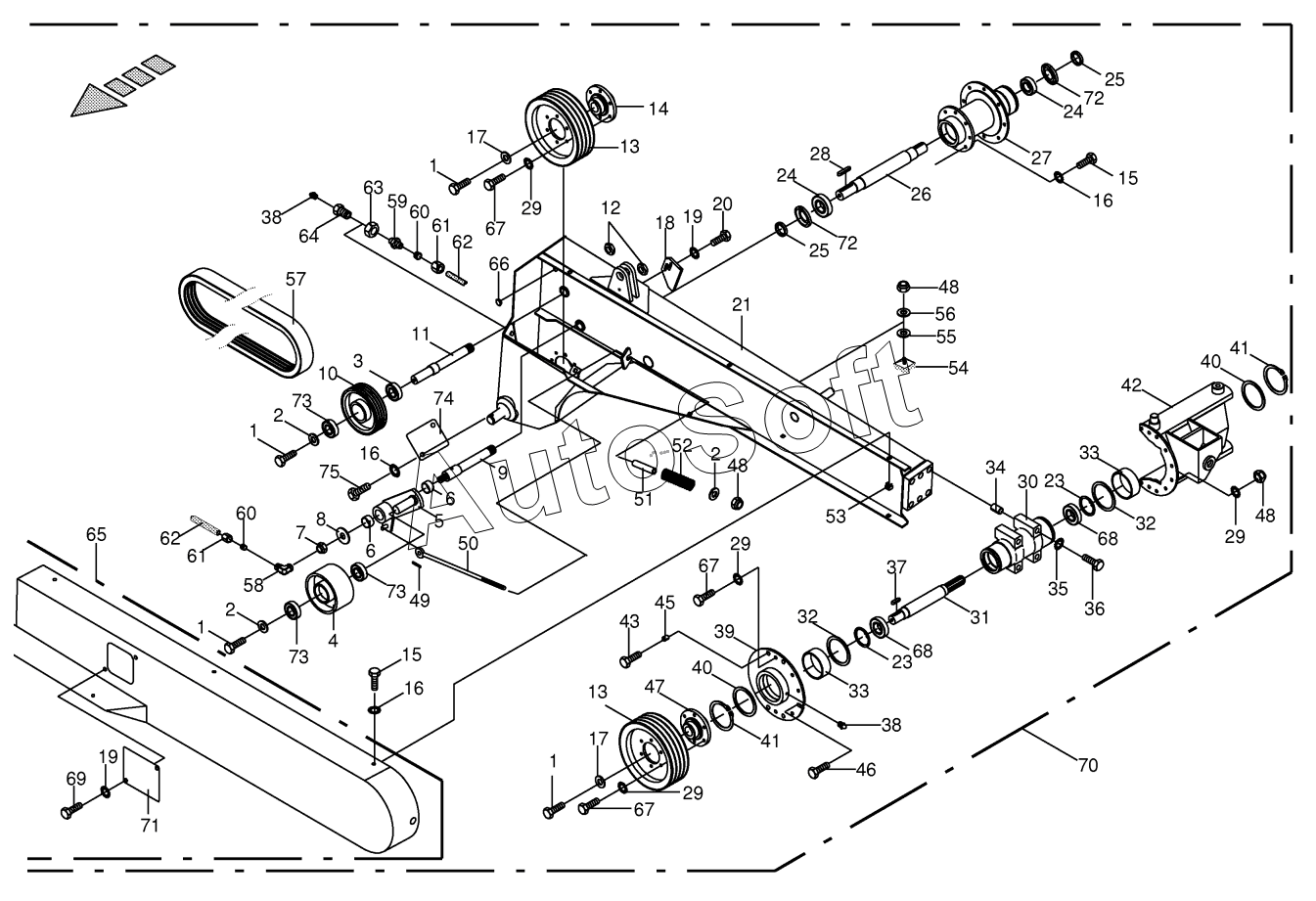

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Control lever cpl.- left
/84.gif)
47
56
55
54
53
52
51
50
49
48
48
48
57
46
45
43
42
41
41
40
40
66
75
74
73
73
73
72
72
71
70
69
68
68
67
67
67
39
65
64
63
62
62
61
61
60
60
59
58
10
19
19
18
17
17
16
16
16
15
15
14
13
13
12
11
20
9
8
7
6
6
5
4
3
2
2
2
30
38
38
37
36
35
34
33
33
32
32
31
1
1
1
1
29
29
29
29
28
27
26
25
25
24
24
23
23
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009110270 | 0***0 | Shim ring | |
| 009110290 | 0***0 | Shim ring | |
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Grooved ball bearing | |
| 4 | 0***3 | Jockey pulley | |
| 5 | 0***2 | Tension lever-left, incl. bushing | |
| 6 | 0***0 | Bearing bush | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Washer | |
| 9 | 0***6 | Bearing bolt | |
| 10 | 0***0 | V-belt pulley | |
| 11 | 0***5 | Bearing bolt | |
| 12 | 0***1 | Hex nut-low form | |
| 13 | 0***4 | V-belt pulley | |
| 14 | 0***3 | Hub | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***1 | Washer | |
| 18 | 0***1 | Sensor link | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***0 | Extension arm-left | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Angular ball bearing | |
| 25 | 0***0 | Spacer ring | |
| 26 | 0***3 | Drive shaft | |
| 27 | 0***0 | Double flange bearing | |
| 28 | 0***1 | Fit-in key | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Bearing tube | |
| 31 | 0***7 | Shaft | |
| 32 | 0***0 | Supporting disc | |
| 33 | 0***1 | Red bronze bushing | |
| 34 | 0***0 | Roll pin | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***3 | Hex head bolt | |
| 37 | 0***0 | Fit-in key | |
| 38 | 0***0 | Grease niple | |
| 39 | 0***7 | Bearing flange | |
| 40 | 0***0 | Supporting disc | |
| 41 | 0***0 | Circlip | |
| 42 | 0***3 | Cardan truss | |
| 43 | 0***0 | Hex head bolt | |
| 45 | 0***1 | Roll pin | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***4 | Hub | |
| 48 | 0***0 | Locknut | |
| 49 | 0***2 | Roll pin | |
| 50 | 0***1 | Drawbar | |
| 51 | 0***0 | Tube | |
| 52 | 0***1 | Pressure spring | |
| 53 | 0***0 | Nut | |
| 54 | 0***0 | Rubber pad | |
| 55 | 0***0 | Washer | |
| 56 | 0***1 | Washer | |
| 57 | 0***1 | Power band | |
| 58 | 0***1 | Elbow union | |
| 59 | 0***1 | Male connector | |
| 60 | 0***0 | Cutting ring | |
| 61 | 0***0 | Nozzle disc cap | |
| 62 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 63 | 0***1 | Hex nut | |
| 64 | 0***0 | Tube union | |
| 65 | 0***2 | Guard-left | |
| 66 | 0***0 | Sealing plug | |
| 67 | 0***0 | Hex head bolt | |
| 68 | 0***0 | Grооvеd bаll bеаring | |
| 69 | 0***0 | Hex head bolt | |
| 70 | 0***1 | Extension arm-left, cpl. | |
| 71 | 0***0 | Cover | |
| 72 | 0***0 | Nilos-ring | |
| 73 | 0***1 | Grooved ball bearing | |
| 74 | 2***0 | Maintenance cap | |
| 75 | 0***1 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
