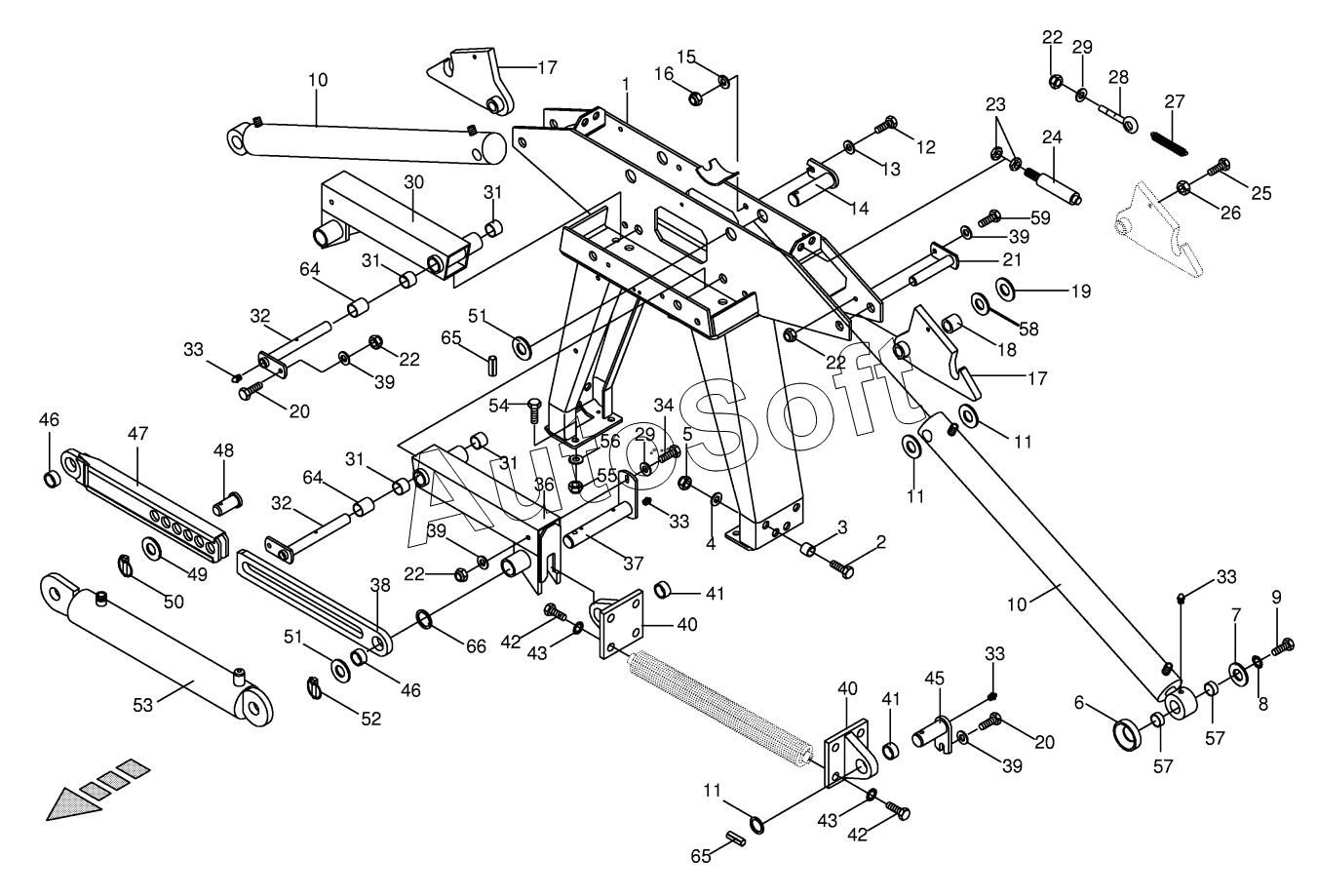

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Portal cpl.
/89.gif)
48
31
31
31
31
32
32
33
33
33
33
34
36
37
38
39
39
39
39
40
40
41
41
42
42
43
43
45
46
46
47
30
49
50
51
51
52
53
54
55
56
57
57
58
59
64
64
65
65
66
16
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
1
17
17
18
19
20
20
21
22
22
22
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187951 | 0***1 | Sealing set | |
| 009188090 | 0***0 | Sealing set | |
| 009214170 | 0***0 | Sealing set | |
| 1 | 0***1 | Portal | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***3 | Spacer bushing | |
| 4 | 0***2 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Spacing washer | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***3 | Hydraulic cylinder-incl. bushing, grease nipple | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Washer | |
| 14 | 0***2 | Pin | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***7 | Ratchet | |
| 18 | 0***0 | Spacer bushing | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***2 | Pin | |
| 22 | 0***0 | Locknut | |
| 23 | 0***1 | Hex nut-low form | |
| 24 | 0***0 | Hydraulic cylinder | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***1 | Tension spring | |
| 28 | 0***0 | Eye screw | |
| 29 | 0***0 | Washer | |
| 30 | 0***0 | Rocker-right, incl. bushing | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***0 | Pin | |
| 33 | 0***0 | Grease niple | |
| 34 | 0***1 | Hex head bolt | |
| 36 | 0***0 | Rocker-left, incl. bushing | |
| 37 | 0***2 | Pin | |
| 38 | 0***2 | Strut-incl. bushing | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Rack | |
| 41 | 0***0 | Bearing bush | |
| 42 | 0***1 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 45 | 0***1 | Pin | |
| 46 | 0***0 | Bearing bush | |
| 47 | 0***3 | Strut-incl. bushing | |
| 48 | 0***0 | Pin with head | |
| 49 | 0***1 | Supporting disc | |
| 50 | 0***1 | Linch pin | |
| 51 | 0***0 | Washer | |
| 52 | 0***2 | Linch pin | |
| 53 | 0***1 | Hydraulic cylinder-optional | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 0***1 | Locknut | |
| 56 | 0***1 | Washer | |
| 57 | 2***0 | Bearing bush | |
| 58 | 0***1 | Shim ring | |
| 59 | 0***0 | Hex head bolt | |
| 64 | 0***0 | Runner | |
| 65 | 0***2 | Roll pin | |
| 66 | 0***1 | Shim ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
