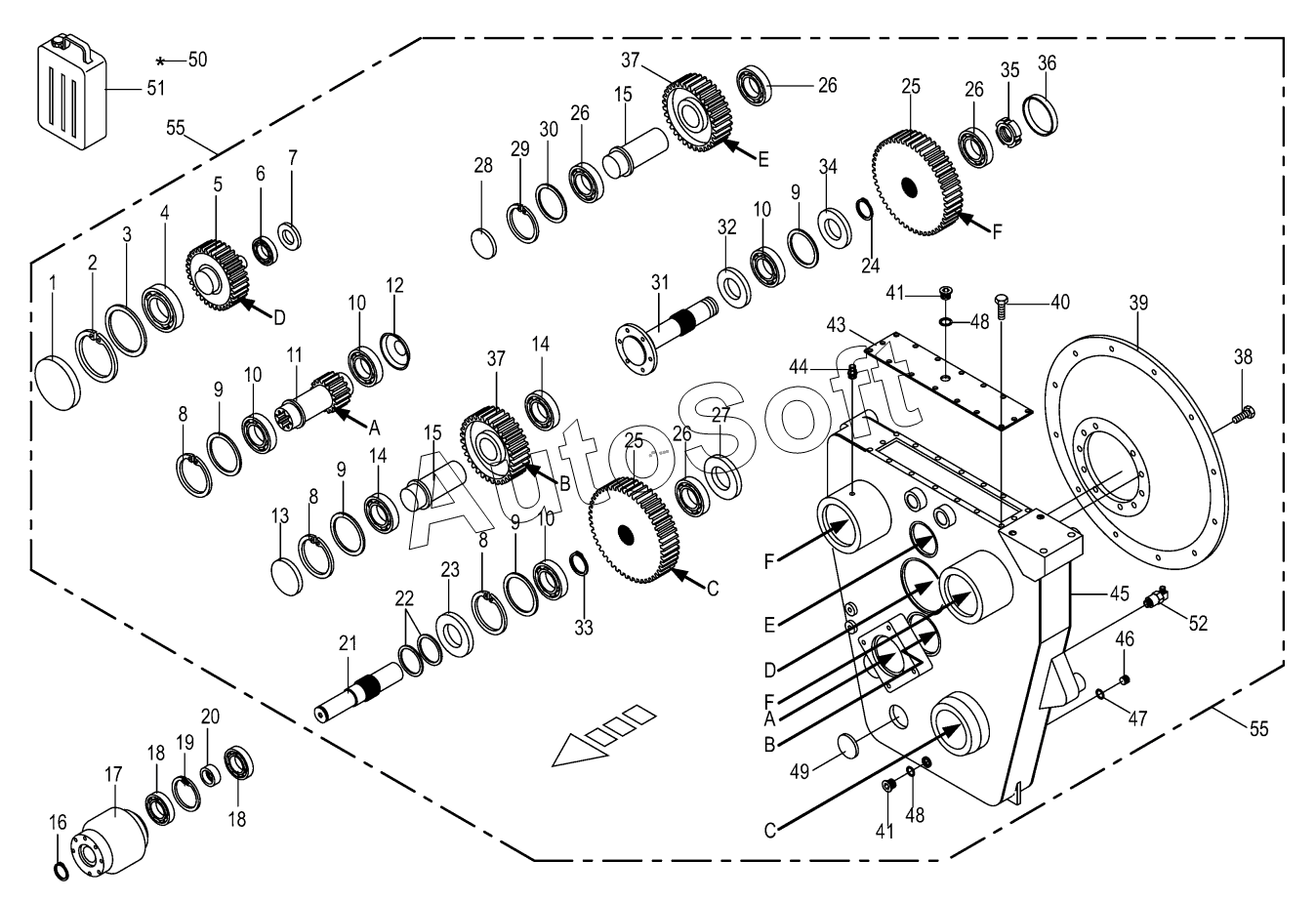

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Central gearbox cpl.
/93.gif)
40
28
29
30
30
30
31
32
33
34
35
36
37
37
38
39
27
41
41
43
44
45
46
47
48
48
49
50
51
52
55
55
14
14
2
3
4
5
6
7
8
8
8
9
9
9
9
9
9
10
10
10
10
11
12
13
1
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009260240 | 0***0 | Oil-Id.-no.= 1ltr | |
| 270010570 | 2***0 | Lip seal | |
| 270112070 | 2***0 | Gasket set hyd. blade coup.KMK50 | |
| 1 | 0***0 | Sealing cap | |
| 2 | 0***0 | Circlip | |
| 3 | 0***1 | Shim ring | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***0 | Spur wheel shaft | |
| 6 | 0***0 | Roller bearing | |
| 7 | 9***0 | Radial-shaft sealing ring | |
| 8 | 0***0 | Circlip | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 10 | 0***0 | Taper roller bearing | |
| 11 | 0***0 | Spur wheel shaft | |
| 12 | 0***0 | Nilos-ring | |
| 13 | 0***1 | Sealing cap | |
| 14 | 0***0 | Taper roller bearing | |
| 15 | 0***0 | Axle | |
| 16 | 0***0 | Circlip | |
| 17 | 0***1 | Multi-plate clutch | |
| 18 | 0***0 | Grооvеd bаll bеаring | |
| 19 | 0***0 | Circlip | |
| 20 | 0***4 | Spacer tube | |
| 21 | 0***0 | Shaft | |
| 22 | 0***0 | O-ring | |
| 23 | 0***0 | Radial-shaft sealing ring | |
| 24 | 0***1 | Circlip | |
| 25 | 0***0 | Spur gear | |
| 26 | 0***0 | Tap. roll. bearing | |
| 27 | 9***0 | Radial-shaft sealing ring | |
| 28 | 9***0 | Sealing cap | |
| 29 | 0***0 | Circlip | |
| 30 | 0***0 | Shim ring | |
| 30 | 0***0 | Shim ring | |
| 30 | 0***0 | Shim ring | |
| 31 | 0***1 | Flange shaft | |
| 32 | 9***0 | Radial shaft seal | |
| 33 | 0***1 | Circlip | |
| 34 | 0***0 | Dust cap | |
| 35 | 0***0 | Slotted nut | |
| 36 | 0***0 | Sealing cap | |
| 37 | 0***0 | Spur gear | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Motor flange | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***0 | Screw plug | |
| 43 | 0***0 | Gearbox cover | |
| 44 | 0***0 | Breather | |
| 45 | 0***0 | Gearbox housing | |
| 46 | 0***0 | Screw plug | |
| 47 | 0***0 | Gasket ring | |
| 48 | 0***1 | Gasket ring | |
| 49 | 0***0 | Cap | |
| 50 | 0***0 | Universal-sealant-silicone-free | |
| 51 | 0***0 | Oil-Id.-no.= 5ltr | |
| 52 | 0***0 | Oil supply | |
| 55 | 0***0 | Auxiliary gearbox |
