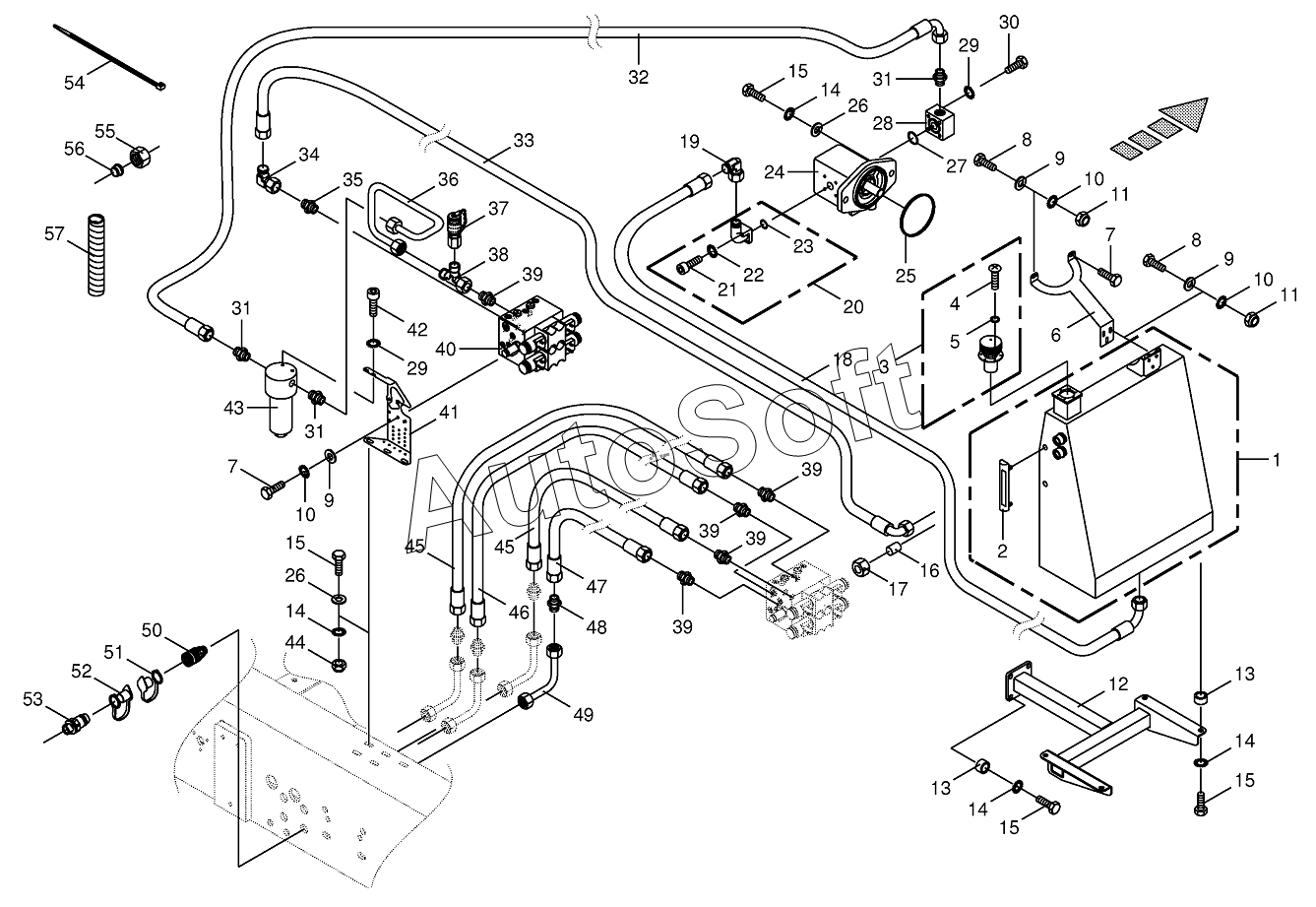

Каталог запасных частей к технике: KRONE BIG-X-800 (2016). Hydraulics-additive connection back 701805-750480
1
2
3
4
5
6
7
7
8
8
9
9
9
10
10
10
11
11
12
13
13
14
14
14
14
15
15
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
29
30
31
31
31
32
33
34
35
36
37
38
39
39
39
39
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009197310 | 0***0 | Filter element | |
| 009209340 | 0***0 | Filter element | |
| 009376140 | 0***0 | O-ring | |
| 009376150 | 0***0 | O-ring / pto shaft half | |
| 1 | 2***0 | Additional oil tank | |
| 2 | 0***1 | Oil level indicator | |
| 3 | 0***0 | Filler neck | |
| 4 | 0***0 | Fillister head screw | |
| 5 | 0***0 | O-ring | |
| 6 | 2***0 | Support | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Washer | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 2***0 | Support | |
| 13 | 0***2 | Bushing | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Locking cone w. O-ring | |
| 17 | 0***0 | Nozzle disc cap | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 0***0 | Lug | |
| 20 | 0***0 | Flange connection | |
| 21 | 0***1 | Allen screw | |
| 21 | 0***0 | Allen screw | |
| 22 | 0***0 | Detent edged washer | |
| 23 | 2***0 | O-ring | |
| 24 | 2***0 | Pump | |
| 25 | 0***1 | O-ring | |
| 26 | 0***1 | Washer | |
| 27 | 0***0 | O-ring | |
| 28 | 0***1 | Connecting flange | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***1 | Hex head bolt | |
| 31 | 0***1 | Male connector | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 2***0 | High pressure hose line | |
| 34 | 0***0 | Angle lug | |
| 35 | 0***1 | Male connector | |
| 36 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 37 | 0***0 | Connector f.mini-test equipm. | |
| 38 | 0***0 | Adjustable L connection | |
| 39 | 0***2 | Male connector | |
| 40 | 2***0 | Diverter valve bloc | |
| 41 | 2***0 | Support | |
| 42 | 0***1 | Allen screw | |
| 43 | 0***1 | High pressure filter | |
| 44 | 0***0 | Locknut | |
| 45 | 2***0 | High pressure hose line | |
| 46 | 0***0 | High pressure hose line | |
| 47 | 0***0 | High pressure hose line | |
| 48 | 0***0 | Connector | |
| 49 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 50 | 2***0 | Sleeve | |
| 51 | 2***0 | Dust cap-red | |
| 52 | 2***0 | Dust cap-red | |
| 53 | 2***0 | Connector plug | |
| 54 | 0***1 | Cable band | |
| 55 | 0***0 | Nozzle disc cap | |
| 56 | 0***1 | Cutting ring | |
| 57 | 0***0 | Spiral strip-Id.-no.= 1m |
