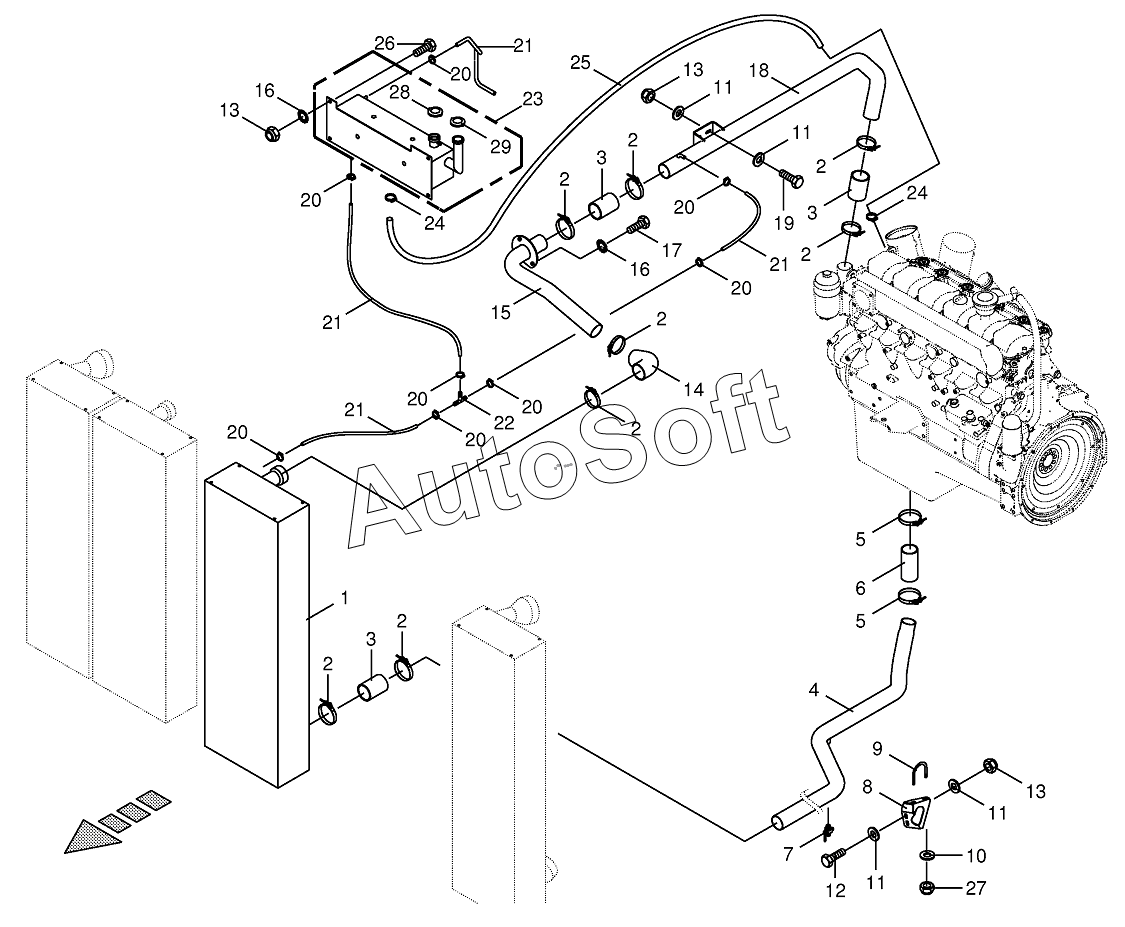

Каталог запасных частей к технике: KRONE BIG-X-800 (2016). Radiator for motor fluid-rear motor-BIG X 1000
1
2
2
2
2
2
2
2
2
3
3
3
4
5
5
6
7
8
9
10
11
11
11
11
12
13
13
13
14
15
16
16
17
18
19
20
20
20
20
20
20
20
20
21
21
21
21
22
23
24
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Cooling solvent cooler | |
| 2 | 0***0 | Joint bolt-hose clamp | |
| 3 | 0***2 | Sleeve | |
| 4 | 0***0 | Water tube | |
| 5 | 0***0 | Joint bolt-hose clamp | |
| 6 | 0***2 | Sleeve | |
| 7 | 0***0 | Discharge drain | |
| 8 | 2***0 | Support | |
| 9 | 0***0 | Holding bow | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Locknut | |
| 14 | 0***0 | Hose connector | |
| 15 | 2***0 | Water tube | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | Water tube | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Tube clip | |
| 21 | 0***0 | Hose-Id.-no.= 1m | |
| 22 | 2***0 | T-connector | |
| 23 | 0***0 | Cooling agent header tank | |
| 24 | 0***0 | Tube clip | |
| 25 | 0***0 | Hose-Id.-no.=1m | |
| 26 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***0 | Locknut | |
| 28 | 0***0 | Sealing cap | |
| 29 | 0***0 | Sealing cap |
