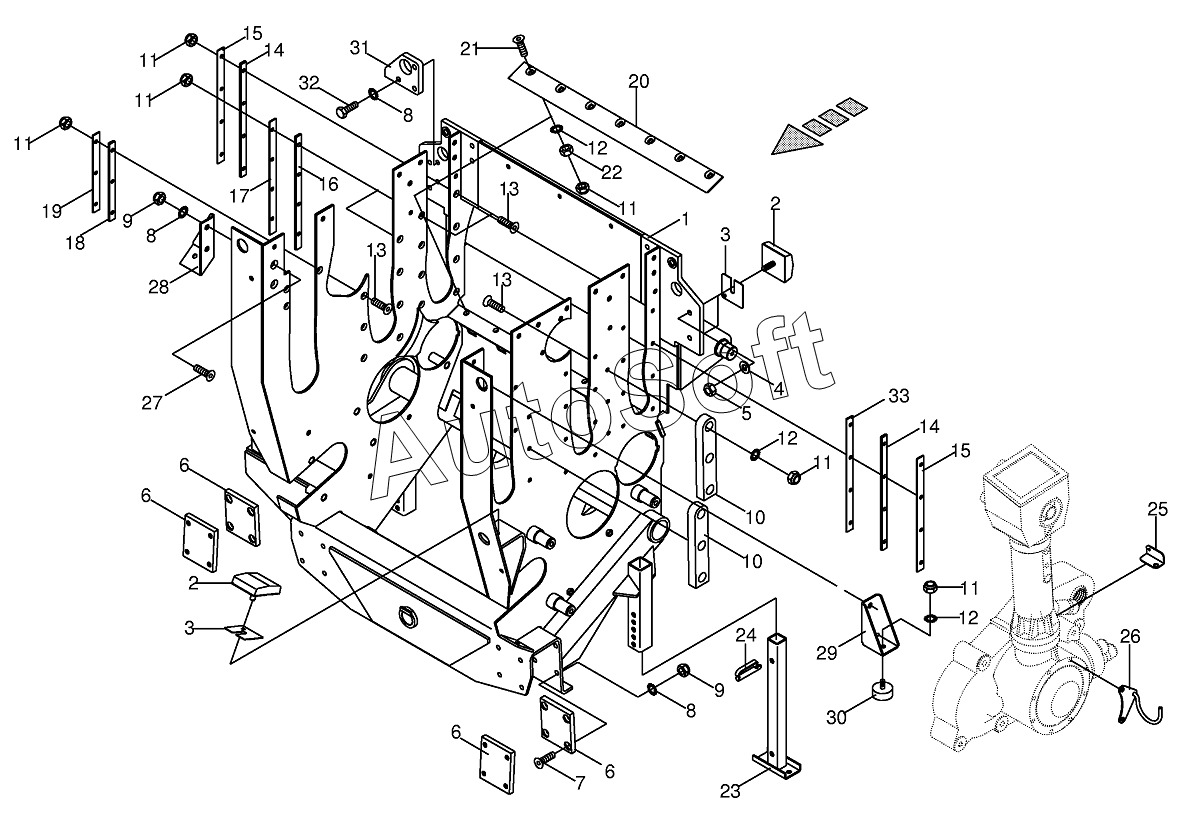

Каталог запасных частей к технике: KRONE BIG-X-800 (2016). Feeder Housing with support foot
1
2
2
3
3
4
5
6
6
6
6
7
7
8
8
8
9
9
10
10
11
11
11
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Base frame | |
| 2 | 0***0 | Rubber pad | |
| 3 | 0***1 | Enclosure | |
| 4 | 0***1 | Washer | |
| 5 | 0***0 | Hex nut | |
| 6 | 0***1 | Sliding plate | |
| 7 | 0***0 | Countersunkscrew | |
| 7 | 0***1 | Countersunkscrew | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Slide block | |
| 11 | 0***0 | Locknut | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***3 | Countersunkscrew | |
| 13 | 0***0 | Countersunkscrew | |
| 14 | 0***0 | Guide | |
| 15 | 0***1 | Plate | |
| 16 | 0***0 | Guide | |
| 17 | 0***0 | Plate | |
| 18 | 0***0 | Guide | |
| 19 | 0***0 | Plate | |
| 20 | 0***4 | Stripper | |
| 20 | 2***0 | Smooth roller scraper-HD optional | |
| 20 | 2***0 | Stripper-optional | |
| 21 | 0***2 | Countersunkscrew | |
| 22 | 0***0 | Hex nut | |
| 23 | 0***2 | Telescope stand | |
| 24 | 0***0 | Spring stick bolt | |
| 25 | 0***0 | Angle | |
| 26 | 0***1 | Pto drive shaft support | |
| 27 | 0***2 | Countersunkscrew | |
| 28 | 0***1 | Limit stop-right front | |
| 29 | 0***1 | Limit stop-left | |
| 30 | 0***1 | Rubber pad | |
| 31 | 0***0 | Limit stop-back right | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Enclosure |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
