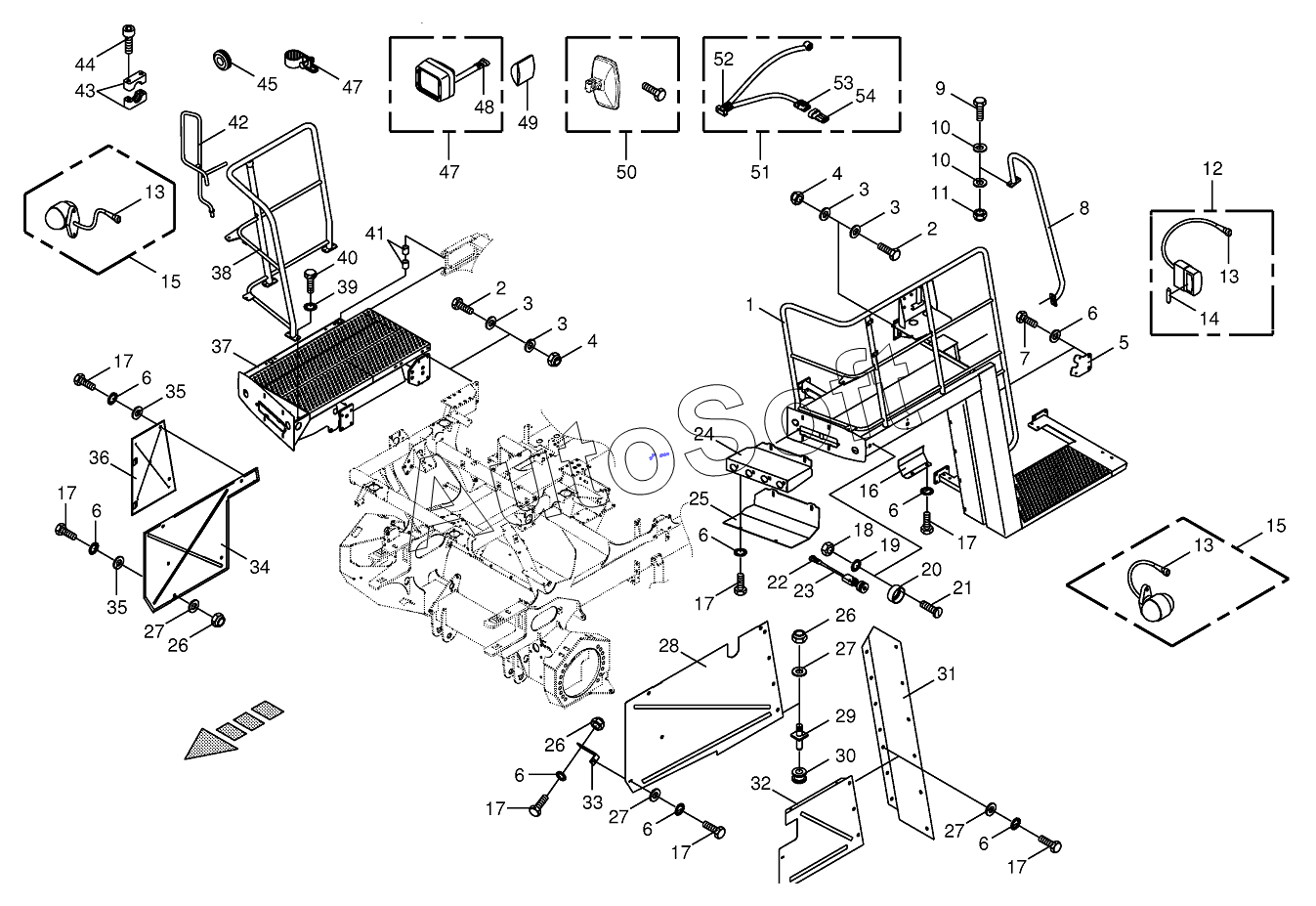

Каталог запасных частей к технике: KRONE BIG-X-800 (2016). Cab access left/platform right
42
27
27
27
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
26
26
26
42
43
44
45
47
47
48
49
50
50
51
52
53
54
14
2
2
2
2
3
3
3
3
3
4
4
5
6
6
6
6
6
6
6
6
7
8
9
10
10
11
12
13
13
13
1
15
15
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009247360 | 0***0 | Singel filament buld | |
| 009247670 | 0***0 | Bulb | |
| 200807640 | 2***0 | Pane-white | |
| 200807650 | 2***0 | Pane-red | |
| 1 | 2***0 | Ascendency-left | |
| 2 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Lamp support-left | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***3 | Handrail-left | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Locknut | |
| 12 | 0***4 | Lighting-left | |
| 13 | 0***0 | Coupling socket-2-pole | |
| 14 | 0***0 | Singel filament buld | |
| 15 | 0***1 | Side light | |
| 16 | 0***0 | Switch protection | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Hex nut | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Switch protection | |
| 21 | 0***1 | Allen screw | |
| 22 | 0***0 | Coupling socket-3-pole | |
| 23 | 0***2 | Instantanequs cut-out switch | |
| 24 | 0***0 | Support | |
| 25 | 0***1 | Splash guard | |
| 26 | 0***0 | Locknut | |
| 27 | 0***0 | Washer | |
| 28 | 2***0 | Guard plate-top left | |
| 29 | 0***1 | Sprig | |
| 30 | 0***0 | Cable bushing | |
| 31 | 2***0 | Sheet metal screen-left | |
| 32 | 2***0 | Guard plate-below left | |
| 33 | 0***1 | Screwing angle | |
| 34 | 2***0 | Guard plate-right | |
| 35 | 0***0 | Washer | |
| 36 | 0***1 | Cover-right | |
| 37 | 0***0 | Platform-right | |
| 38 | 2***0 | Handrail -right | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***0 | Bearing bush | |
| 42 | 2***0 | Mirror support -right | |
| 42 | 2***0 | Mirror support -left | |
| 43 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Allen screw | |
| 45 | 0***0 | Guidance sleeve | |
| 46 | 0***0 | Screwless corrugatend tube | |
| 47 | 0***2 | Work light | |
| 48 | 0***0 | Coupling socket-4-pole | |
| 49 | 2***0 | Blind angle mirror-heated | |
| 50 | 2***0 | Rear view mirror-right | |
| 50 | 2***0 | Rear view mirror-left | |
| 51 | 2***0 | Cable-for rear view mirror | |
| 52 | 0***0 | Plug-10-pole | |
| 53 | 0***0 | Plug-3-pole | |
| 54 | 0***0 | Blind-pin casing-3-pole |
