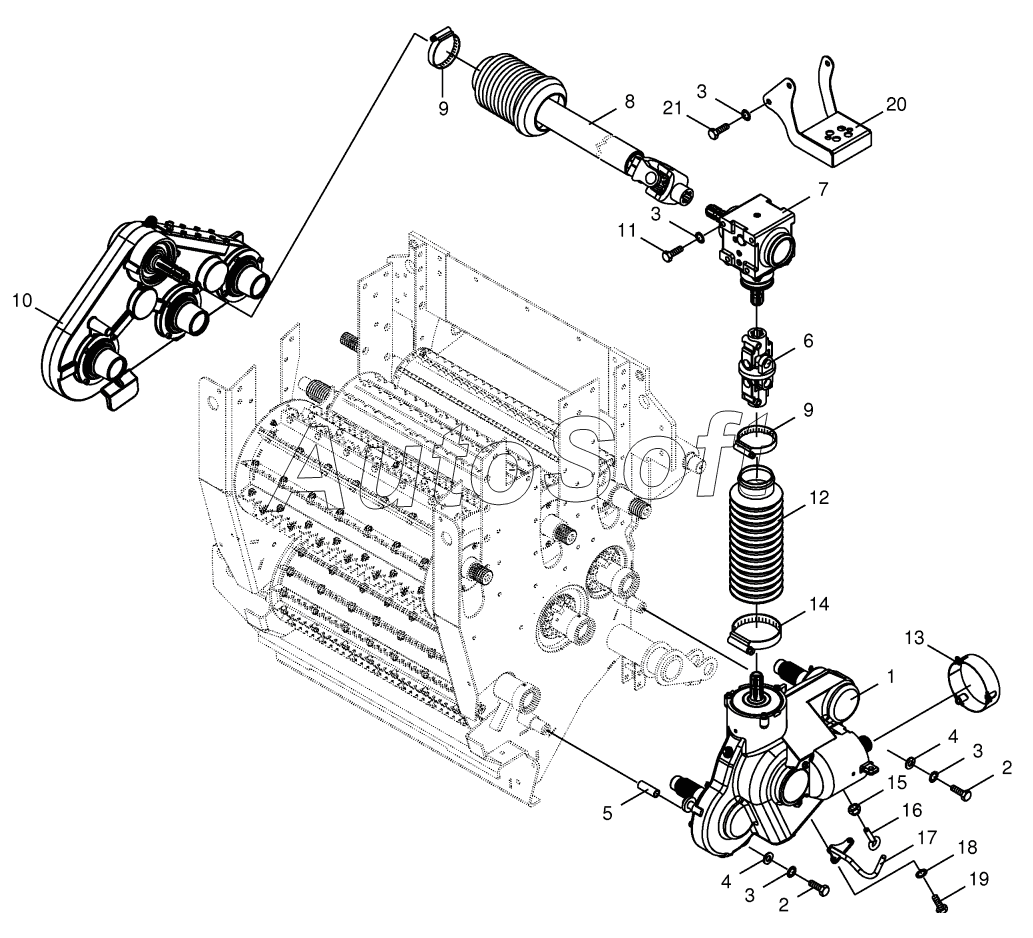

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Drive - feed rollers
1
2
2
3
3
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Roller gear | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Washer | |
| 5 | 2***0 | Tube | |
| 6 | 0***0 | Double universal joint | |
| 7 | 2***1 | Angle gear | |
| 8 | 2***0 | Pto drive shaft | |
| 9 | 0***0 | Tube clip | |
| 10 | 2***3 | Roller gear top assembl. | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 2***0 | Bellows | |
| 13 | 2***0 | Retaining ring | |
| 14 | 9***0 | Worm drive clamp A 110-130/ 9-2 | |
| 15 | 0***0 | Locknut | |
| 16 | 0***2 | Eyebolt | |
| 17 | 2***0 | Pto drive shaft support | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 2***1 | Support | |
| 21 | 0***0 | Hex head bolt |
