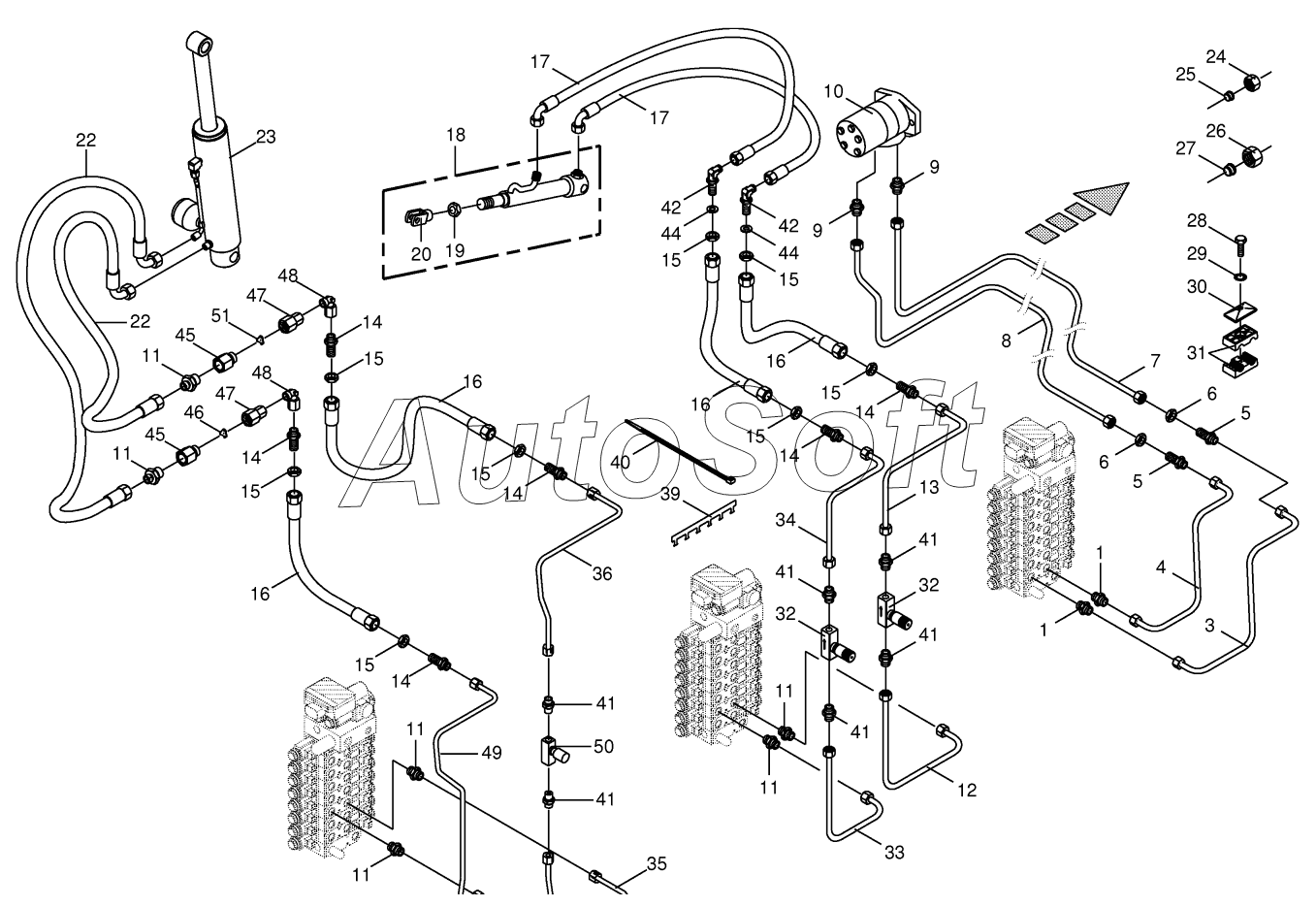

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Hydraulics cpl. - discharge chute 854001 - 879000
36
24
25
26
27
28
29
30
31
32
32
33
34
35
39
40
41
41
41
41
41
41
42
42
44
44
45
45
46
47
47
48
48
49
50
51
14
14
14
14
14
14
3
4
5
5
6
6
7
8
9
9
10
11
11
11
11
11
11
12
13
1
1
15
15
15
15
15
15
15
15
16
16
16
16
17
17
18
19
20
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009185430 | 0***0 | Hydraulic cylinder | |
| 009187850 | 0***0 | Sealing set | |
| 009188240 | 0***0 | Sealing set | |
| 009201010 | 0***0 | High pressure hose line | |
| 009251080 | 0***0 | Tube clamp-2 halves | |
| 009403170 | 0***0 | Sealing set | |
| 270034120 | 2***0 | Sealing set | |
| 1 | 0***1 | Male connector | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 5 | 0***1 | Straight 2-way connector | |
| 6 | 0***2 | Hex nut-low form | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 0***1 | Male connector | |
| 10 | 0***0 | Hydraulic motor | |
| 11 | 9***0 | Male connector | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 0***0 | Straight 2-way connector | |
| 15 | 0***0 | Hex nut-low form | |
| 16 | 0***0 | High pressure hose line | |
| 17 | 0***0 | High pressure hose line | |
| 18 | 0***3 | Hydraulic cylinder | |
| 19 | 0***0 | Hex nut-low form | |
| 20 | 0***0 | Clevis | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 2***0 | Нуd. суlindеr DZ 35/70х211/ 630 | |
| 24 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Cutting ring | |
| 26 | 0***0 | Nozzle disc cap | |
| 27 | 0***1 | Cutting ring | |
| 28 | 0***1 | Hex head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Cover plate | |
| 31 | 0***0 | Tube clamp-2 halves | |
| 32 | 0***0 | One-way restrictor-adjustable | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 36 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 2***0 | Junction panel | |
| 40 | 0***1 | Cable band | |
| 41 | 0***0 | Male connector | |
| 42 | 0***0 | Connector | |
| 44 | 0***2 | Washer | |
| 45 | 0***1 | Ahrottle housing-for onesided throttle | |
| 46 | 2***0 | Throttling disc 0,5 15,7х18,7 | |
| 47 | 2***0 | Double nut | |
| 48 | 0***0 | Angle lug | |
| 49 | 2***0 | Hyd. line 8 х 1.5 х 867 7 bows | |
| 50 | 0***0 | Restrictor valve | |
| 51 | 2***0 | Throttling disc 0,7 15,7х18,7 |
