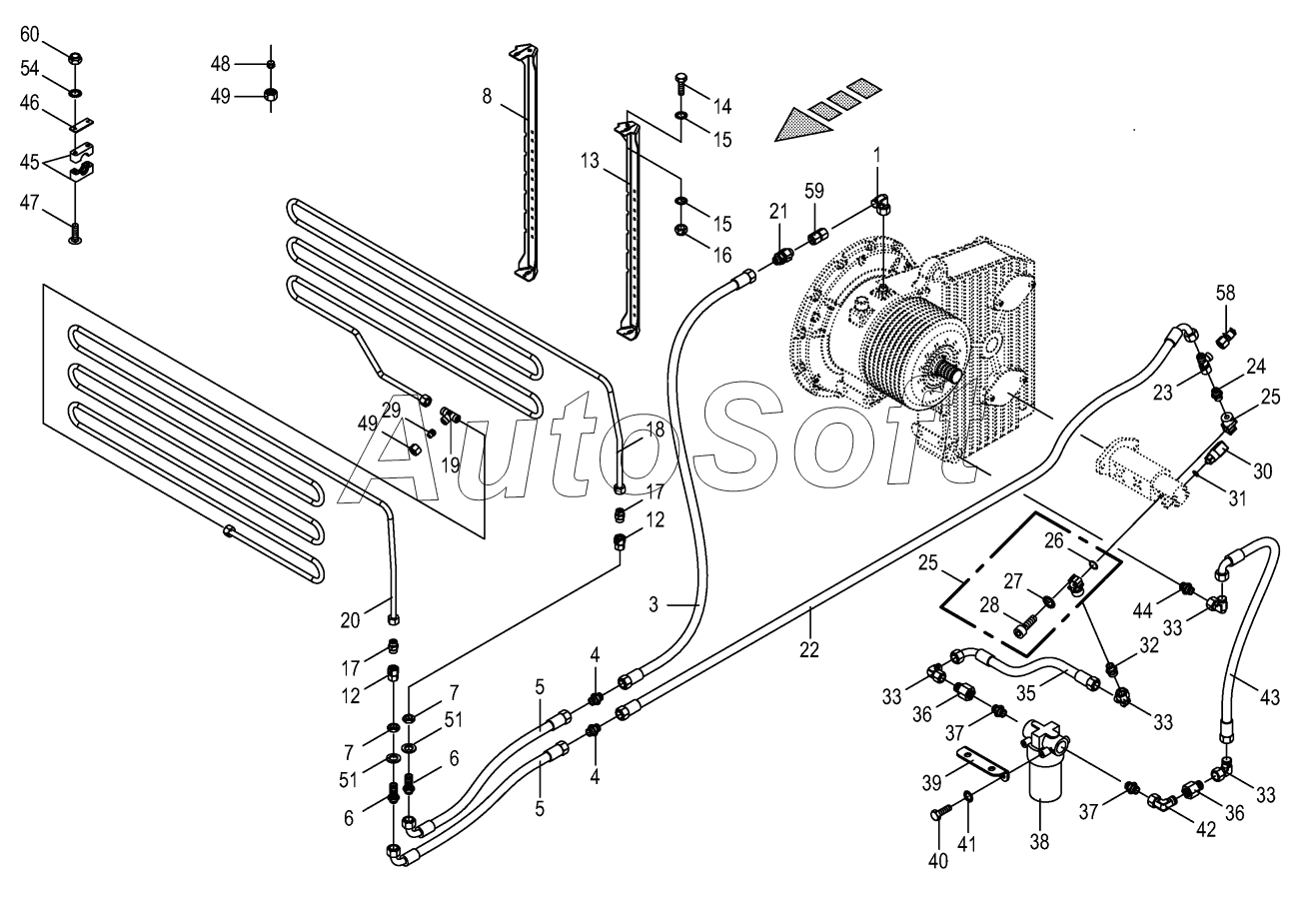

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Gear oil cooler 853001 - 879000
44
31
32
33
33
33
33
35
36
36
37
37
38
39
40
41
42
43
30
45
46
47
48
49
49
51
51
54
58
59
60
17
17
3
4
4
5
5
6
6
7
7
8
12
12
13
14
15
15
16
1
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009192450 | 0***0 | Filter element | |
| 900004000 | 9***0 | O-ring | |
| 1 | 0***1 | Angle lug | |
| 3 | 0***2 | High pressure hose line | |
| 4 | 0***1 | Connector | |
| 5 | 0***0 | High pressure hose line | |
| 6 | 0***0 | Straight 2-way connector | |
| 7 | 0***1 | Hex nut-low form | |
| 8 | 2***0 | Clamp support rh. 3 x971x183 | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 9***0 | Red-Verschr. Doppelmutter S/L16/15 | |
| 13 | 2***0 | Clamp support lh. 3 x894x158 | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 9***0 | Verbindungsstutzen S 16 A3G | |
| 18 | 2***0 | Tube back | |
| 19 | 9***0 | T-Verbindungsstutzen S 16 A3G | |
| 20 | 2***0 | Tube front | |
| 21 | 9***0 | Valve | |
| 22 | 2***0 | High pressure hose line | |
| 23 | 0***0 | Adjustable L connection | |
| 24 | 0***2 | Male connector | |
| 25 | 2***0 | Gear pump flange | |
| 26 | 0***0 | O-ring | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Allen screw | |
| 28 | 0***2 | Allen screw | |
| 29 | 9***0 | Verschlusskegel mit O-Ring S 16A3G | |
| 30 | 2***0 | Pressure switch | |
| 31 | 0***1 | Gasket ring | |
| 32 | 0***2 | Male connector | |
| 33 | 0***0 | Angle lug | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 0***0 | Reducer fitting | |
| 37 | 0***0 | Male connector | |
| 38 | 0***0 | Suction filter | |
| 39 | 2***0 | Filter carrier | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | Angle lug | |
| 43 | 0***0 | High pressure hose line | |
| 44 | 0***0 | Male connector | |
| 45 | 0***0 | Tube clamp-2 halves | |
| 46 | 0***0 | Cover plate | |
| 47 | 9***0 | Flachrundschr.4kt M6x85 A3G | |
| 48 | 0***0 | Cutting ring | |
| 49 | 0***0 | Nozzle disc cap | |
| 51 | 0***0 | Washer | |
| 54 | 9***0 | Hex head bolt | |
| 55 | 0***1 | Detent edged washer | |
| 56 | 0***0 | Cover plate | |
| 57 | 2***0 | Tube clamp-2 halves | |
| 58 | 0***0 | Connector f.mini-test equipm. | |
| 59 | 0***0 | Double nipple | |
| 60 | 0***1 | Locknut |
