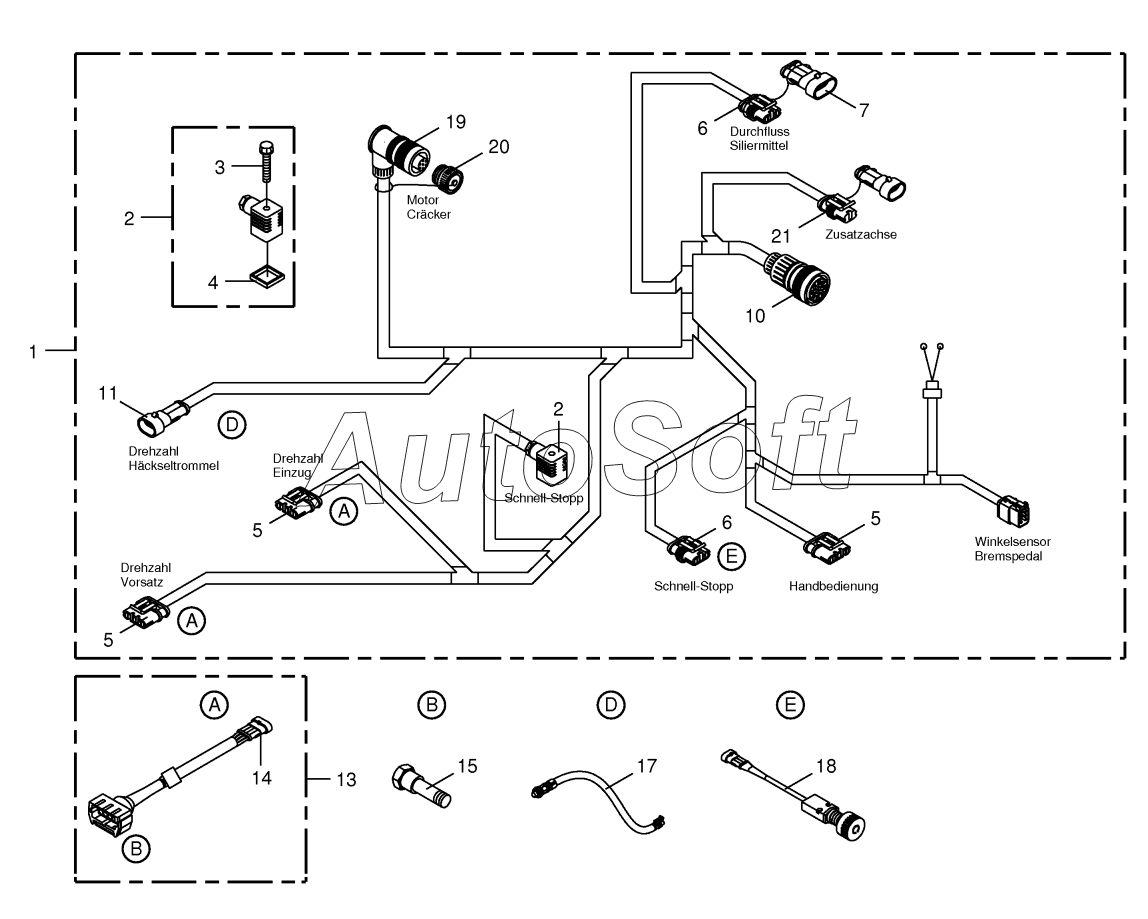

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Wiring Harness - lateral left
11
21
20
19
18
17
15
14
13
1
10
7
6
6
5
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wiring Harness -lateral left | |
| 2 | 0***0 | Valve plug-black , low mounting form | |
| 3 | 0***0 | Screw with straight-line curls | |
| 4 | 0***0 | Gasket | |
| 5 | 0***0 | Plug-4-pole | |
| 6 | 0***0 | Plug-3-pole | |
| 7 | 0***0 | Blind-pin casing-3-pole | |
| 10 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 11 | 0***0 | Coupling socket-2-pole | |
| 13 | 2***0 | Connecting cable | |
| 14 | 0***0 | Coupling socket-4-pole | |
| 15 | 2***0 | Speed sensor | |
| 17 | 0***2 | Namur sensor Namur M18 | |
| 18 | 0***2 | Instantanequs cut-out switch | |
| 19 | 2***0 | Coupling socket-7-pole | |
| 20 | 0***0 | Protective cap | |
| 21 | 0***0 | Plug-2-pole |
