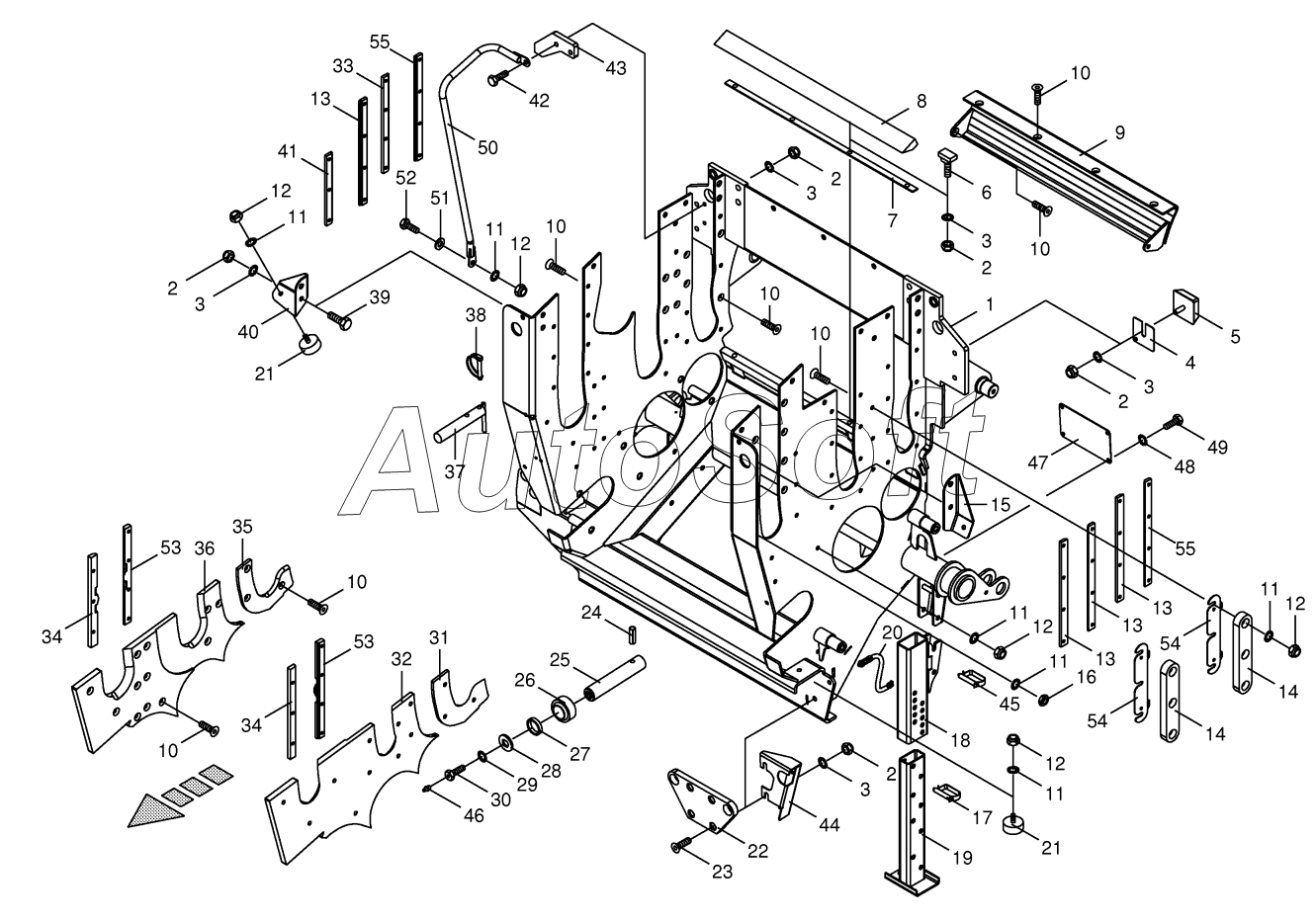

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Feeder Housing with support foot
40
27
28
29
30
31
32
33
34
34
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
10
10
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
1
11
11
11
11
11
11
12
12
12
12
12
13
13
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Base frame | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Enclosure | |
| 5 | 2***0 | Rubber pad | |
| 6 | 9***0 | T-slot bolt | |
| 7 | 2***0 | Spacer bar | |
| 8 | 2***2 | Scraper | |
| 9 | 2***0 | Drum shell | |
| 10 | 0***1 | Countersunkscrew | |
| 10 | 0***3 | Countersunkscrew | |
| 10 | 0***3 | Countersunkscrew | |
| 10 | 0***3 | Countersunkscrew | |
| 10 | 0***0 | Countersunkscrew | |
| 10 | 0***0 | Countersunkscrew | |
| 10 | 9***0 | Countersunkscrew | |
| 10 | 9***0 | Countersunkscrew | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Locknut | |
| 13 | 2***0 | Guide | |
| 14 | 2***0 | Slide block | |
| 15 | 2***0 | Buffer holder-left | |
| 16 | 0***0 | Hex nut-low form | |
| 17 | 0***0 | Spring stick bolt | |
| 18 | 2***0 | Support | |
| 19 | 2***0 | Telescope stand | |
| 20 | 0***2 | Namur sensor Namur M12 | |
| 21 | 0***1 | Rubber pad | |
| 22 | 2***0 | Plate | |
| 23 | 0***3 | Countersunkscrew | |
| 24 | 0***3 | Roll pin | |
| 25 | 2***0 | Pin | |
| 26 | 0***0 | Radial bearing | |
| 27 | 2***0 | Spacing washer | |
| 28 | 2***0 | Washer | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 2***0 | Hollow screw | |
| 31 | 2***1 | Wearing plate-back left | |
| 31 | 2***1 | Wearing plate-back left, HD | |
| 32 | 2***1 | Wearing plate-left front | |
| 33 | 2***1 | Guide | |
| 34 | 2***1 | Guide | |
| 35 | 2***1 | Wearing plate-back right | |
| 35 | 2***1 | Wearing plate-back right, HD | |
| 36 | 2***1 | Wearing plate -right front | |
| 37 | 2***0 | Pin | |
| 38 | 2***0 | Spring stick bolt | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 2***0 | Buffer holder -right | |
| 41 | 2***0 | Guide | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 2***0 | Limit stop | |
| 44 | 2***0 | Sensor cover | |
| 45 | 0***0 | Spring stick bolt | |
| 46 | 0***0 | Grease niple | |
| 47 | 2***0 | Cover | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 2***0 | Cable fastening | |
| 51 | 0***0 | Washer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 2***0 | Guide | |
| 54 | 2***0 | Enclosure | |
| 55 | 2***0 | Guide |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
