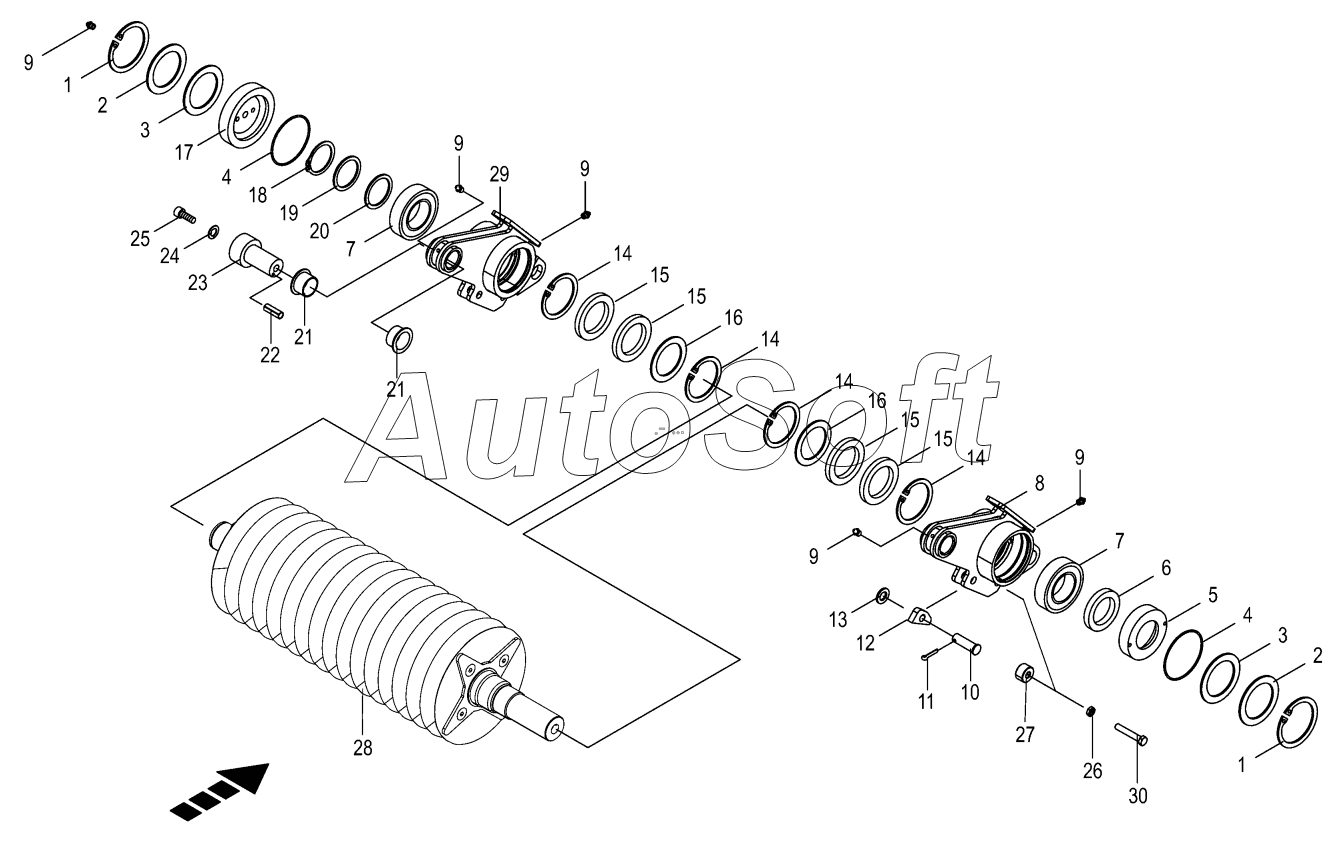

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Disc roller -front
22
16
16
17
18
19
20
21
21
15
15
15
15
23
24
25
26
27
28
29
30
7
7
2
2
3
3
4
4
5
6
1
1
8
9
9
9
9
9
10
11
12
13
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Circlip | |
| 2 | 0***0 | Supporting disc | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***0 | Shim ring | |
| 3 | 0***1 | Shim ring | |
| 3 | 9***0 | Shim ring | |
| 4 | 0***0 | O-ring | |
| 5 | 0***1 | Cover-right | |
| 6 | 0***0 | Radial-shaft sealing ring | |
| 7 | 0***0 | Pendular roller bearing | |
| 8 | 2***3 | Bearing housing right | |
| 9 | 0***0 | Grease niple | |
| 10 | 0***2 | Pin | |
| 11 | 0***1 | Cotter pin | |
| 12 | 2***1 | Glide stone | |
| 13 | 0***1 | Washer | |
| 14 | 0***0 | Circlip | |
| 15 | 0***1 | Radial-shaft sealing ring | |
| 16 | 0***0 | Supporting disc | |
| 17 | 0***3 | Cover-left | |
| 18 | 0***0 | Circlip | |
| 19 | 0***0 | Shim ring | |
| 19 | 0***0 | Shim ring | |
| 19 | 0***0 | Shim ring | |
| 20 | 0***1 | Supporting disc | |
| 21 | 0***0 | Collar socket | |
| 22 | 0***2 | Roll pin | |
| 23 | 2***0 | Bearing bolt | |
| 24 | 0***0 | Detent edged washer | |
| 25 | 0***1 | Allen screw | |
| 26 | 0***1 | Hex nut-low form | |
| 27 | 2***0 | Slide plastic | |
| 28 | 2***0 | Disc roller front | |
| 29 | 2***3 | Bearing housing left | |
| 30 | 0***1 | Hex head bolt |
