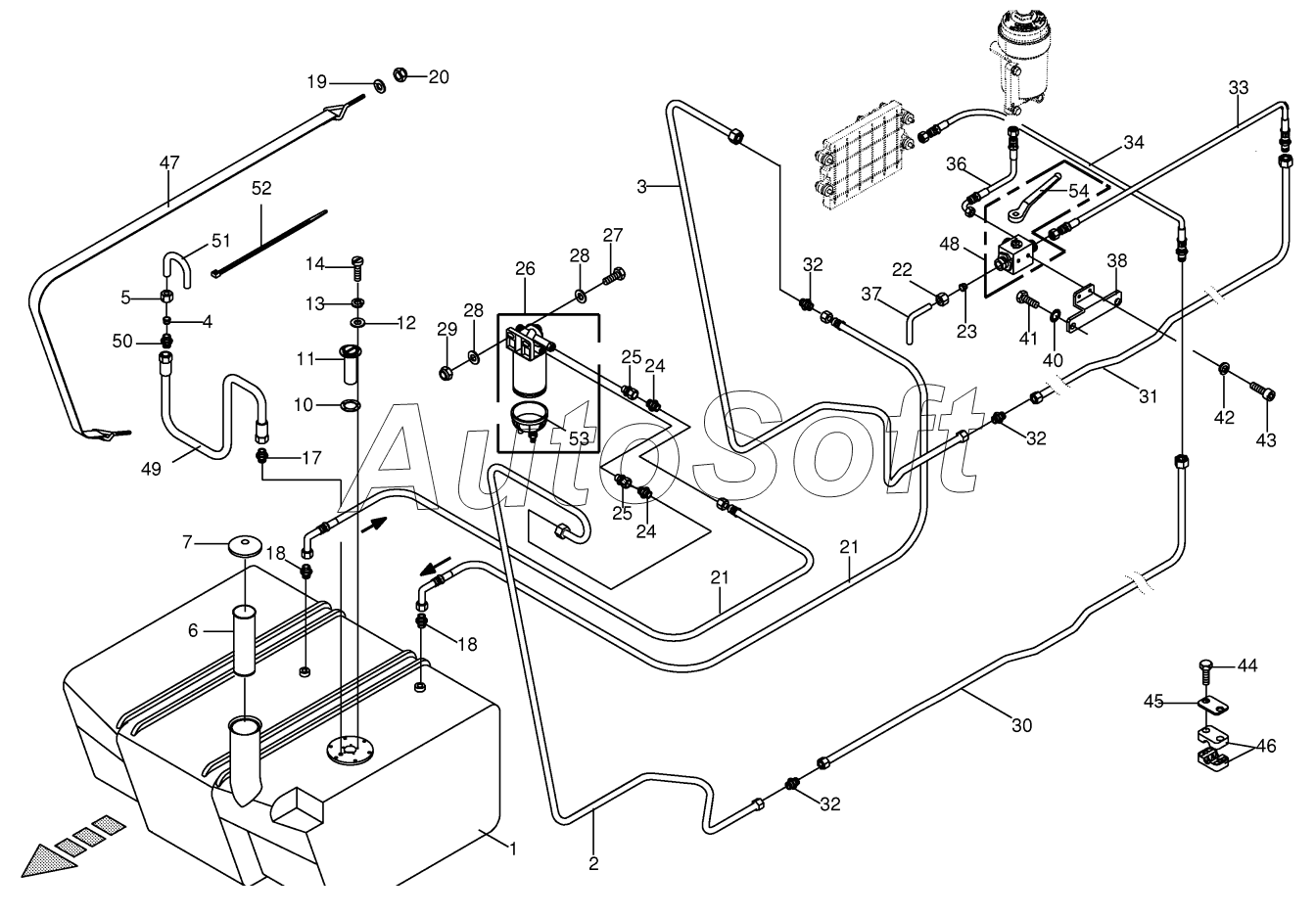

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Diesel fuel tank cpl.
/99.gif)
1
2
3
4
5
6
7
10
11
12
13
14
17
18
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
32
32
33
34
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009405450 | 0***0 | Replacement filter | |
| 1 | 0***0 | Diesel fuel tank | |
| 2 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***1 | Cutting ring | |
| 5 | 0***0 | Nozzle disc cap | |
| 6 | 0***0 | Sieve | |
| 7 | 0***0 | Oil tank filler cap | |
| 10 | 0***0 | Gasket | |
| 11 | 0***0 | Dipping tube-type sensor | |
| 12 | 0***1 | Washer | |
| 13 | 0***0 | Spring washer | |
| 14 | 0***0 | Allen screw | |
| 17 | 0***0 | Male connector | |
| 18 | 0***2 | Male connector | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Diesel hose | |
| 22 | 0***0 | Nozzle disc cap | |
| 23 | 0***1 | Cutting ring | |
| 24 | 0***0 | Reducer fitting | |
| 25 | 0***0 | Male connector | |
| 26 | 0***0 | Water separator | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 31 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***1 | Connector | |
| 33 | 0***0 | Diesel hose | |
| 34 | 0***0 | Diesel hose | |
| 36 | 0***1 | Diesel hose | |
| 37 | 0***0 | Diesel line | |
| 38 | 0***1 | Holding plate | |
| 40 | 0***0 | Detent edged washer | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***0 | Spring washer | |
| 43 | 0***1 | Allen screw | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***0 | Tube clamp-2 halves | |
| 47 | 0***1 | Tension band | |
| 48 | 0***1 | Diverter valve | |
| 49 | 0***0 | High pressure hose line | |
| 50 | 0***0 | Reducer fitting | |
| 51 | 0***0 | Hydraulic line | |
| 52 | 0***2 | Cable band | |
| 53 | 0***0 | Inspection glass | |
| 54 | 0***0 | Hand lever |
