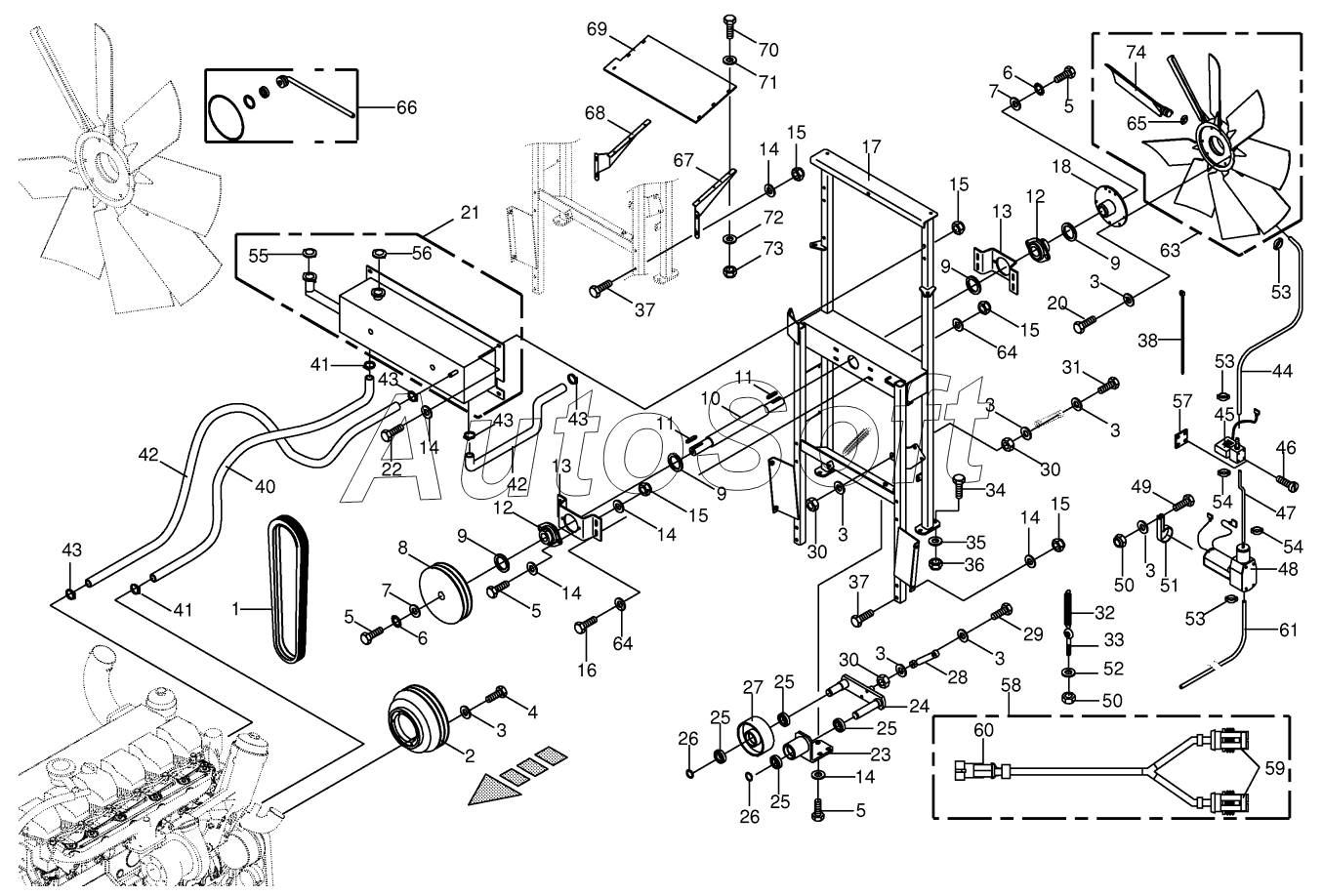

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Fan drive
/104.gif)
41
41
49
48
47
46
45
44
43
43
43
43
42
42
50
50
40
38
37
37
36
35
34
33
32
58
74
66
65
64
64
63
61
60
59
31
57
56
55
54
54
53
53
53
52
51
9
13
13
12
12
11
11
10
9
9
9
9
9
9
9
14
14
14
14
14
14
8
7
7
6
6
5
5
5
5
4
3
3
3
3
3
3
3
3
2
23
30
30
30
29
28
27
26
26
25
25
25
25
24
1
22
21
20
18
17
16
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009087060 | 0***0 | Locknut | |
| 1 | 0***0 | V-belt | |
| 2 | 0***4 | V-belt pulley | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***1 | Washer | |
| 8 | 0***5 | V-belt pulley | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***1 | Shim ring | |
| 10 | 0***3 | Shaft | |
| 11 | 0***0 | Fit-in key | |
| 12 | 0***0 | Flange bearing | |
| 13 | 0***3 | Support | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***5 | Ventilator base frame | |
| 18 | 0***5 | Hub | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Cooling agent header tank | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***4 | Angle | |
| 24 | 0***3 | Rocker | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***0 | Circlip | |
| 27 | 0***2 | Jockey pulley | |
| 28 | 0***0 | Damper | |
| 29 | 0***1 | Hex head bolt | |
| 30 | 0***0 | Hex nut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***4 | Tension spring | |
| 33 | 0***0 | Eye screw | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Locknut | |
| 37 | 0***1 | Hex head bolt | |
| 38 | 0***0 | Cable band | |
| 40 | 0***0 | Hose | |
| 41 | 0***0 | Tube clip | |
| 42 | 0***0 | Hose | |
| 43 | 0***1 | Tube clip | |
| 44 | 0***1 | Hose | |
| 45 | 0***1 | Valve | |
| 46 | 0***0 | Allen screw | |
| 47 | 0***1 | Hose | |
| 48 | 0***0 | Compressor | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Locknut | |
| 51 | 0***0 | Tube clip w. rubber | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | 2-ear-clamp | |
| 54 | 0***0 | 2-ear-clamp | |
| 55 | 0***0 | Sealing cap | |
| 56 | 0***0 | Sealing cap | |
| 57 | 0***1 | Lining plate | |
| 58 | 0***0 | Adapter wire | |
| 59 | 0***0 | Plug-2-pole | |
| 60 | 0***0 | Coupling socket-2-pole | |
| 61 | 0***0 | Hose | |
| 63 | 0***0 | Fan | |
| 64 | 0***0 | Washer | |
| 65 | 0***0 | Slide block-1 Set =9 pieces | |
| 66 | 2***0 | Repair kit | |
| 74 | 2***0 | Rotor blade-1 Set =3 pieces |
