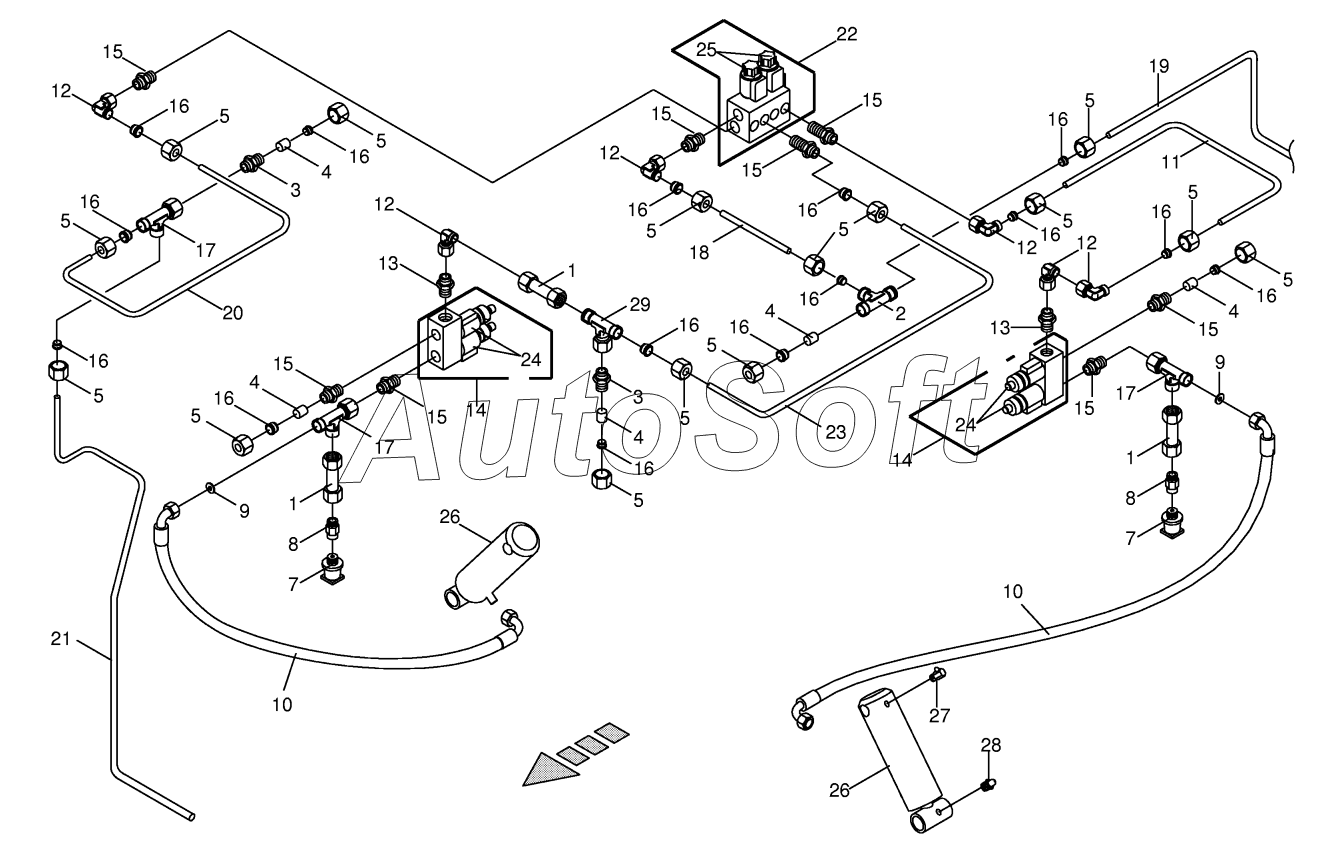

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Hydraulic Spring compensation optional
/122.gif)
1
1
1
2
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
7
7
8
8
9
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187540 | 0***0 | Sealing set | |
| 009190700 | 0***0 | Solenoid coil | |
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 0***0 | Double nipple | |
| 2 | 0***1 | T connector | |
| 3 | 0***1 | Connector | |
| 4 | 0***1 | Plug | |
| 5 | 0***0 | Nozzle disc cap | |
| 6 | 0***1 | Cutting ring | |
| 7 | 0***0 | Pressure sensor | |
| 8 | 0***0 | Unscrewing connection | |
| 9 | 0***0 | Throttling disc | |
| 10 | 0***1 | High pressure hose line | |
| 11 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 12 | 0***1 | Angle lug | |
| 13 | 0***1 | Male connector | |
| 14 | 0***0 | Control bloc | |
| 15 | 0***2 | Male connector | |
| 16 | 0***1 | Cutting ring | |
| 17 | 0***1 | Adjustable L connection | |
| 18 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 0***3 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***2 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 0***0 | Valve block | |
| 23 | 0***2 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***0 | 2/2-Directional-control valve | |
| 25 | 0***0 | 3/2-Directional-control valve | |
| 26 | 0***1 | Hydraulic cylinder | |
| 27 | 0***0 | Grease niple | |
| 28 | 0***0 | Grease niple | |
| 29 | 0***1 | T-connector |
