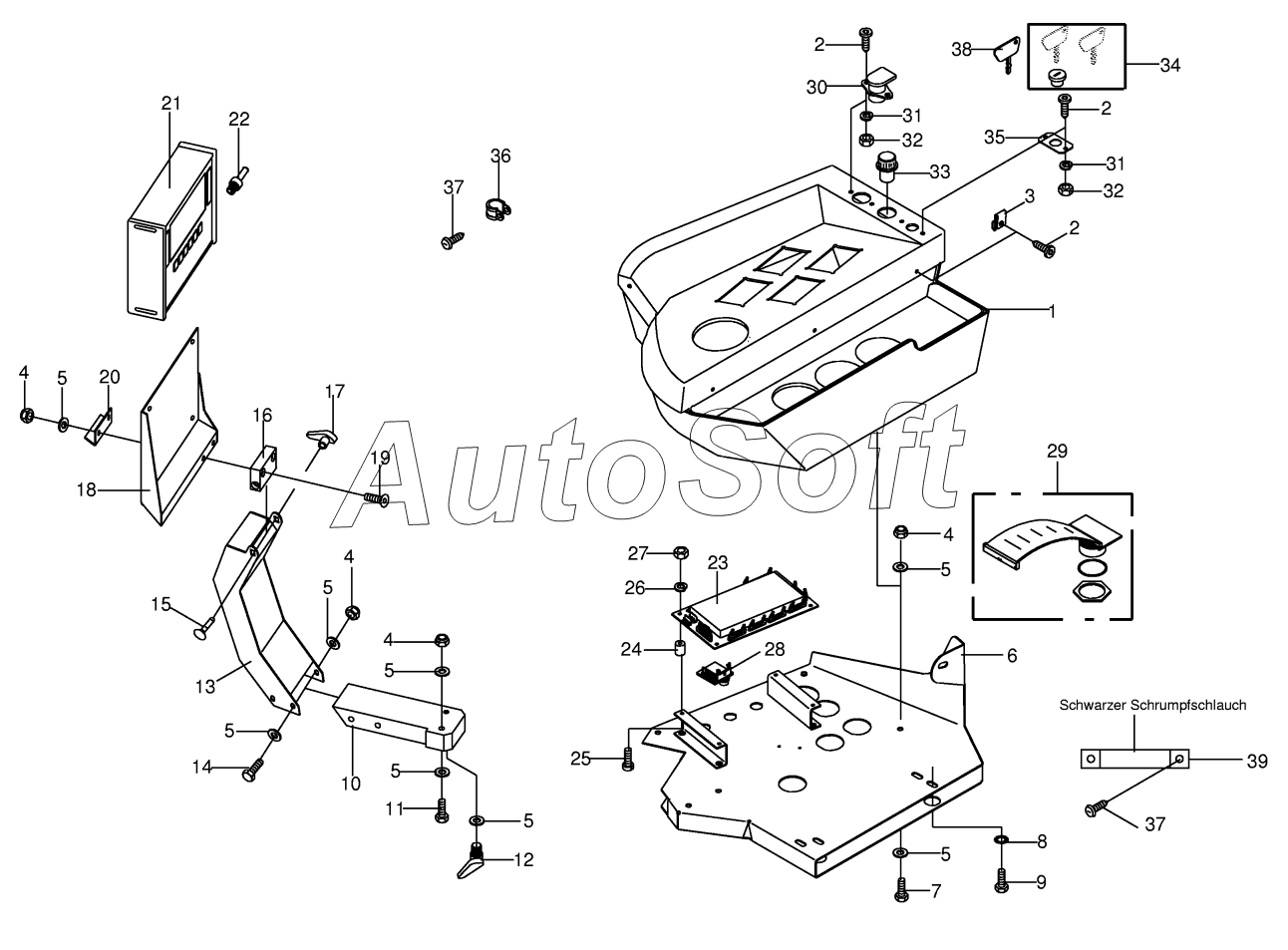

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Control box
/143.gif)
1
2
2
2
3
4
4
4
4
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003034240 | 0***0 | Grounding streak | |
| 1 | 0***4 | Control box | |
| 2 | 0***0 | Fillister head screw | |
| 3 | 0***0 | Nut | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Washer | |
| 6 | 0***5 | Support | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***2 | Turning bracket | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 0***0 | Adjustable fastening lever | |
| 13 | 0***4 | Display bracket | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***1 | Coach bolt | |
| 16 | 0***1 | Pivoted joint | |
| 17 | 0***0 | Adjustable fastening lever | |
| 18 | 0***3 | Display support | |
| 19 | 0***1 | Countersunkscrew | |
| 20 | 0***0 | Limit stop | |
| 21 | 2***0 | Terminal-incl. software | |
| 22 | 0***0 | Plug | |
| 23 | 2***0 | Job computer-incl. software | |
| 24 | 0***0 | Rubber pad | |
| 25 | 0***0 | Allen screw | |
| 26 | 0***0 | Spring washer | |
| 27 | 0***1 | Hex nut | |
| 28 | 0***1 | Circuit board | |
| 29 | 0***0 | Plug-31-pole | |
| 30 | 0***0 | Socket-2-pole | |
| 31 | 0***0 | Spring washer | |
| 32 | 0***1 | Hex nut | |
| 33 | 0***0 | Cigar lighter | |
| 34 | 0***0 | Ignition switch | |
| 35 | 0***1 | Anti-twist device | |
| 36 | 0***0 | Tube clip w. rubber | |
| 37 | 0***0 | Slotted pan head screw | |
| 38 | 0***0 | Ignition key | |
| 39 | 0***0 | Grounding streak |
