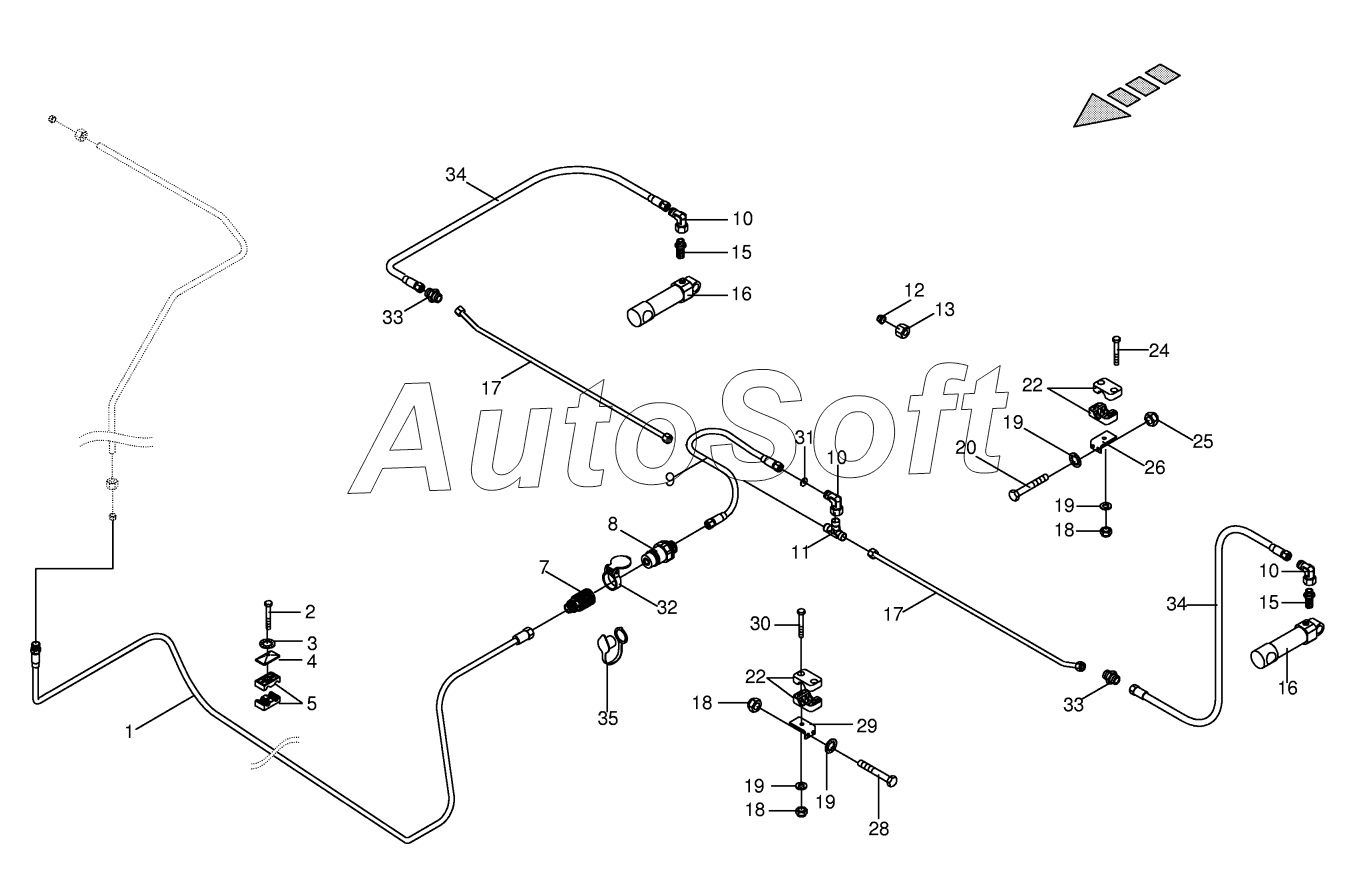

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Hydraulic Auger Hood optional 725501 - 733400
/30.gif)
1
2
3
4
5
7
8
9
10
10
10
11
12
13
15
15
16
16
17
17
18
18
18
19
19
19
19
20
22
22
24
25
26
28
29
30
30
31
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009188050 | 0***0 | Sealing set | |
| 1 | 0***2 | High pressure hose line | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Cover plate | |
| 5 | 0***0 | Tube clamp-2 halves | |
| 7 | 0***0 | Sleeve | |
| 8 | 0***0 | Connector plug | |
| 9 | 0***0 | High pressure hose line | |
| 10 | 0***1 | Angle lug | |
| 11 | 0***1 | T connector | |
| 12 | 0***1 | Cutting ring | |
| 13 | 0***0 | Nozzle disc cap | |
| 15 | 0***0 | Male connector | |
| 16 | 0***0 | Hydraulic cylinder | |
| 17 | 0***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 0***1 | Locknut | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Tube clamp-2 halves | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***1 | Locknut | |
| 26 | 0***0 | Support | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***2 | Support | |
| 30 | 0***0 | Hex head bolt | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***2 | Throttling disc | |
| 32 | 0***1 | Dust cap-red | |
| 33 | 0***1 | Connector | |
| 34 | 0***0 | High pressure hose line | |
| 35 | 0***0 | Dust cap-red |
