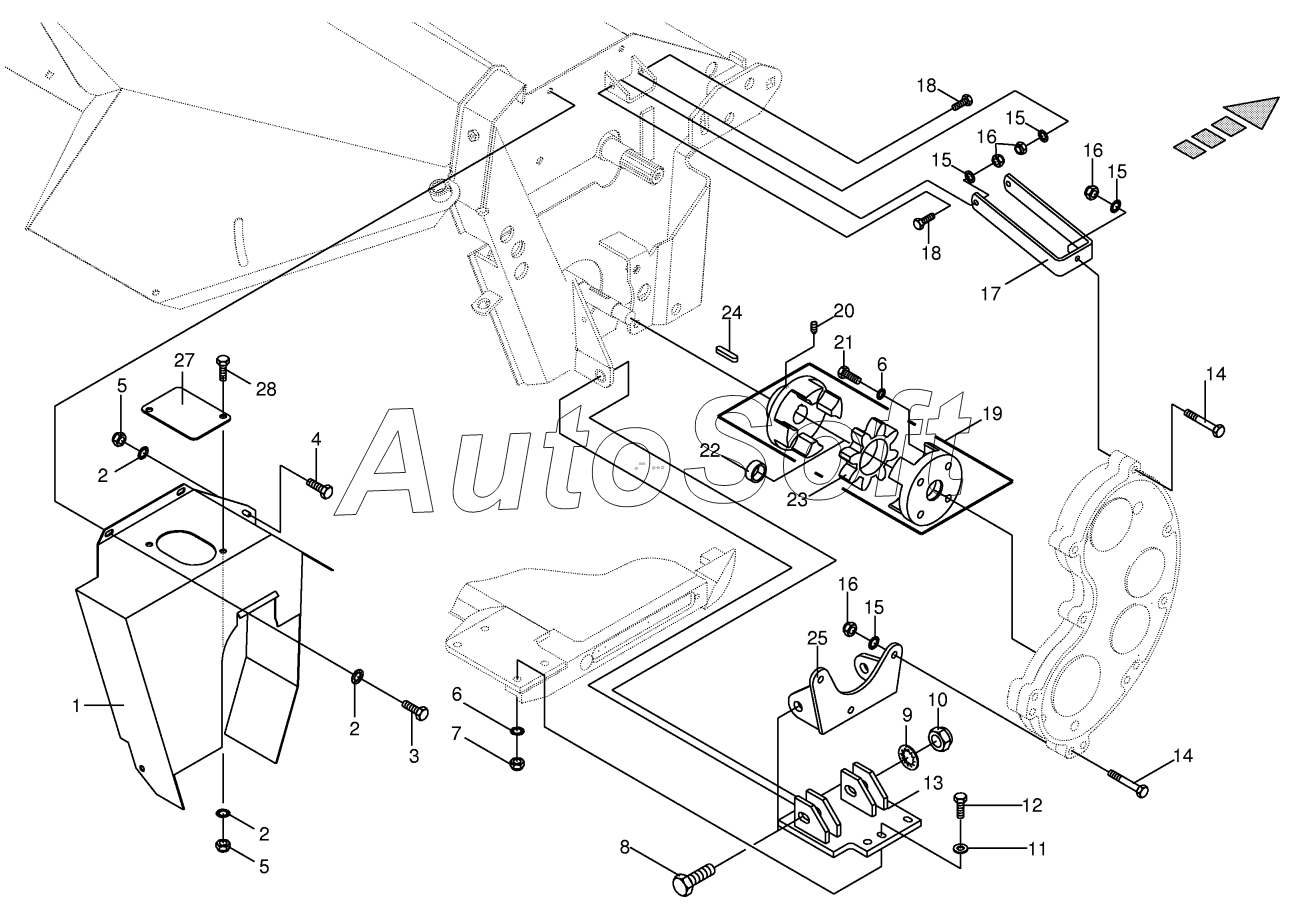

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Accessories - front CRI
/53.gif)
1
2
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009014540 | 0***0 | Hex head bolt | |
| 1 | 0***2 | Guard plate | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 2***0 | Support | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 2***0 | Gearbox support | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***2 | Rotex-clutch | |
| 20 | 0***0 | Threaded pin | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Bushing | |
| 23 | 0***1 | Rotex plastic part | |
| 24 | 0***0 | Fit-in key | |
| 25 | 2***0 | Support | |
| 27 | 2***0 | Cover cpl | |
| 28 | 0***1 | Hex head bolt |
