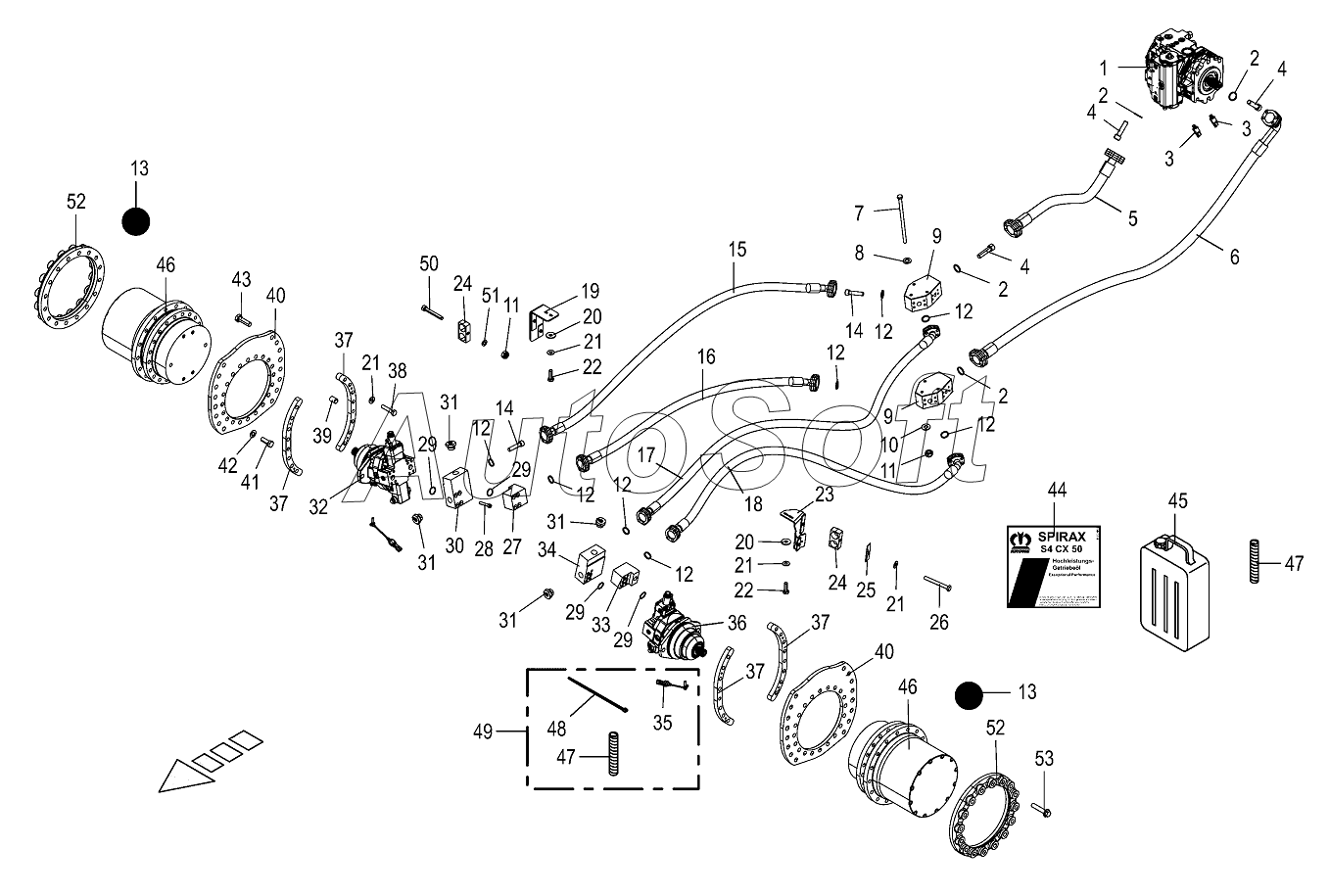

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). High pressure circuit - two-wheel drive
/129.gif)
1
2
2
2
2
3
3
4
4
4
5
6
7
8
9
9
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
21
22
22
23
24
24
25
26
27
28
29
29
29
29
30
31
31
31
31
32
33
34
35
36
37
37
37
37
38
39
40
40
41
42
43
44
45
46
46
47
47
48
49
50
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009377110 | 0***0 | Gasket ring | |
| 009450910 | 0***0 | Gasket ring | |
| 202237271 | 2***1 | Mounting ring wheel mounting front | |
| 270045720 | 2***0 | Spiral strip-Id.-no.=1m | |
| 270099320 | 2***0 | Prop. magnet witho. em. act. | |
| 270099320 | 2***0 | Prop. magnet witho. em. act. | |
| 270103050 | 2***0 | Flush valve | |
| 270103050 | 2***0 | Flush valve | |
| 270103070 | 2***0 | Gasket set power unit | |
| 270103070 | 2***0 | Gasket set power unit | |
| 900021850 | 9***0 | O-ring seal 192 х 4 | |
| 900021860 | 9***0 | O-ring seal 310 х 3 | |
| 900026810 | 9***0 | Hexagon head screw | |
| 900027940 | 9***0 | Locking screw inside hexagon | |
| 900027950 | 9***0 | Locking screw inside hexagon | |
| 900030580 | 9***0 | Locking screw hexa. socket | |
| 900030580 | 9***0 | Locking screw hexa. socket | |
| 1 | 2***0 | Variable displac. pump | |
| 2 | 9***0 | O-ring | |
| 3 | 2***1 | Pressure sensor | |
| 4 | 9***0 | Allen screw | |
| 5 | 2***0 | Hyd. hose | |
| 6 | 2***0 | Hyd. hose | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 2***2 | Distribution block | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 9***0 | O-ring | |
| 13 | 2***0 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 | |
| 14 | 9***0 | Allen screw | |
| 15 | 2***0 | Hyd. hose | |
| 16 | 2***0 | Hyd. hose | |
| 17 | 2***0 | Hyd. hose | |
| 18 | 2***0 | Hyd. hose | |
| 19 | 2***2 | Support traction drive hose right | |
| 20 | 0***0 | Washer | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 2***5 | Support traction drive hose lh | |
| 24 | 2***0 | Tube clamp -2 halves | |
| 25 | 2***0 | Cover plate | |
| 26 | 0***1 | Hex head bolt | |
| 27 | 2***0 | Flange adapter right | |
| 28 | 0***2 | Allen screw | |
| 29 | 2***0 | Flange gasket | |
| 30 | 2***1 | Flange adapter front right | |
| 31 | 9***0 | Locking screw A hexag. G 1dm E | |
| 32 | 2***0 | Adjusting motor | |
| 33 | 2***0 | Flange adapter left | |
| 34 | 2***0 | Flange adapter front left | |
| 35 | 2***0 | Rotational speed sensor assembl. | |
| 36 | 2***0 | Adjusting motor | |
| 37 | 2***4 | Screw-in slat | |
| 38 | 0***1 | Hex head bolt | |
| 39 | 9***0 | Spannhlse | |
| 40 | 2***3 | Adapter | |
| 41 | 0***0 | Heх head bolt | |
| 42 | 0***1 | Detent edged washer | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 2***0 | Lable | |
| 45 | 2***0 | 0il 0l SYNShell Spiraх S4 CХ 50 20L | |
| 46 | 2***2 | Wheel hub gearbox with brake | |
| 47 | 2***0 | Braided sleeving | |
| 48 | 0***1 | Cable band | |
| 49 | 2***0 | Rotational speed sensor assembl. | |
| 50 | 9***0 | Allen screw | |
| 51 | 0***0 | Washer | |
| 52 | 2***0 | Мounting ring | |
| 53 | 9***0 | Heх head bolt |
