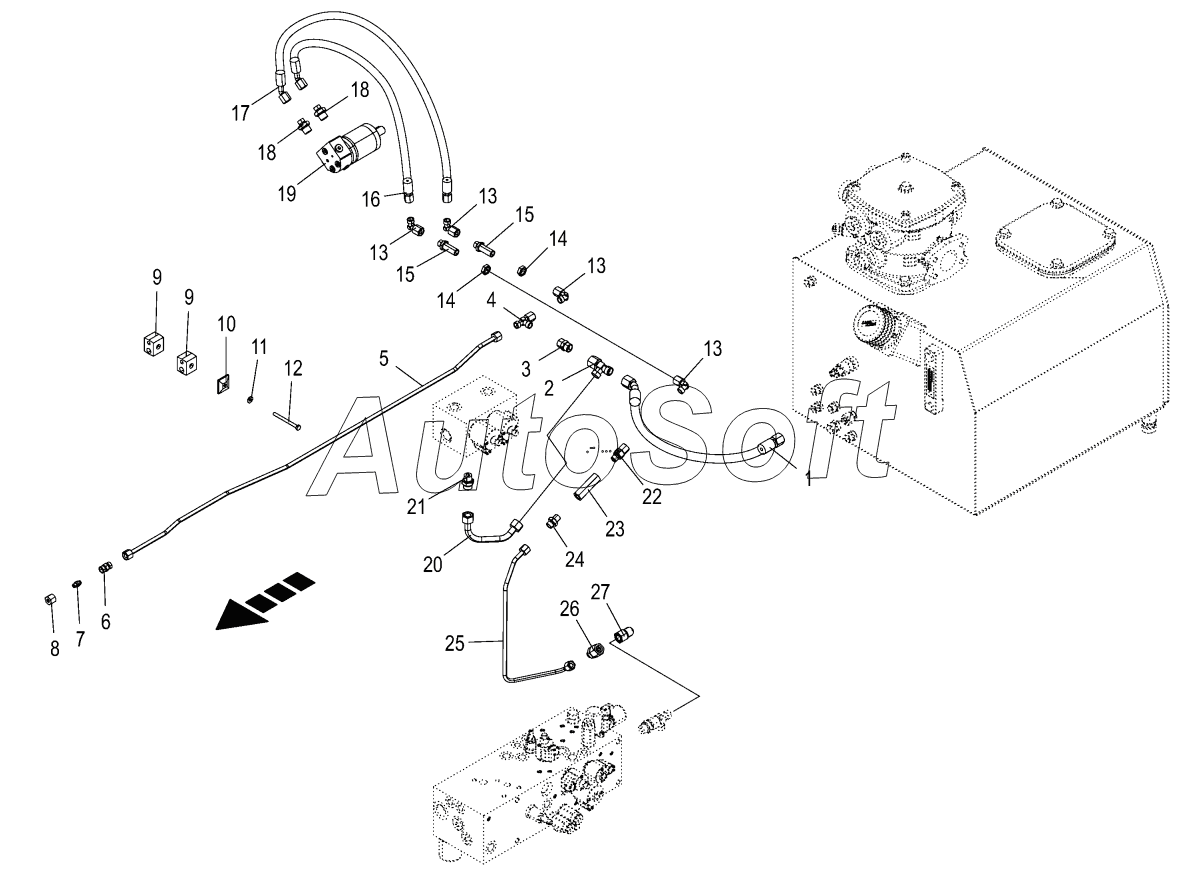

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Hydraulics - sieve drive
/155.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Hyd. hose | |
| 2 | 0***1 | Adjustable L connection | |
| 3 | 9***0 | Reducer fitting | |
| 4 | 0***0 | Adjustable L connection | |
| 5 | 2***1 | Hyd. line | |
| 6 | 0***0 | Connector | |
| 7 | 9***0 | Locking cone w. O-ring | |
| 8 | 0***0 | Nozzle disc cap | |
| 9 | 2***0 | Pipe clamp | |
| 10 | 0***0 | Cover plate | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Angle lug | |
| 14 | 0***0 | Hex nut-low form | |
| 15 | 0***0 | Straight 2-way connector | |
| 16 | 2***0 | Hyd. hose | |
| 17 | 2***0 | Hyd. hose | |
| 18 | 9***0 | Male connector | |
| 19 | 2***0 | Hyd. engine | |
| 20 | 2***0 | Hyd. line | |
| 21 | 0***2 | Male connector | |
| 22 | 0***0 | Male connector | |
| 23 | 2***0 | Two way flow contr.valve later.fix. | |
| 24 | 0***0 | Male connector | |
| 25 | 2***0 | Hyd. line | |
| 26 | 0***0 | Reducer fitting | |
| 27 | 0***1 | Angle lug |
