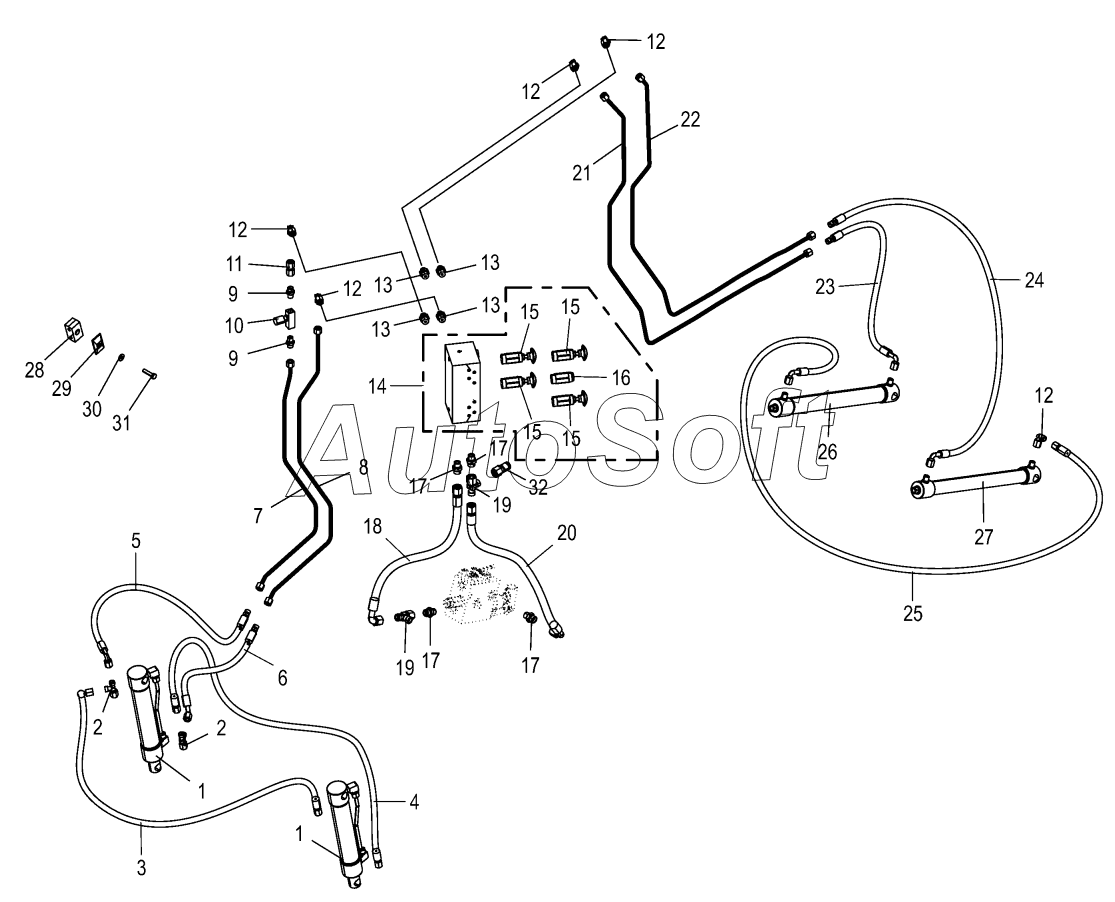

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Hydraulics - swivelling device
/167.gif)
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
12
13
13
13
13
14
15
15
15
15
16
17
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009251050 | 0***0 | Tube clamp-2 halves | |
| 270078280 | 2***0 | Tube clamp-2 halves | |
| 270094070 | 2***0 | Sealing set | |
| 270094130 | 2***0 | Sealing set | |
| 270118490 | 2***0 | Pipe clamp | |
| 270120340 | 2***0 | Gasket set | |
| 270129560 | 2***0 | Gasket set | |
| 270131580 | 2***0 | Gasket set | |
| 1 | 2***4 | Hyd. cylinder | |
| 2 | 0***0 | Adjustable L connection | |
| 3 | 2***0 | Hyd. Hose | |
| 4 | 2***0 | Hyd. Hose | |
| 5 | 2***0 | Hyd. Hose | |
| 6 | 2***0 | Hyd. Hose | |
| 7 | 2***0 | Hyd. Line | |
| 8 | 2***0 | Hyd. Line | |
| 9 | 0***0 | Male connector | |
| 10 | 0***0 | One-way restrictor-adjustable | |
| 11 | 2***0 | Double nipple | |
| 12 | 0***0 | Angle lug | |
| 13 | 9***0 | Double-ended union | |
| 14 | 2***1 | Control block corn conditioner | |
| 15 | 2***0 | Directional valve insert 3/2 slide | |
| 16 | 2***0 | Pressure limiting valve | |
| 17 | 0***2 | Male connector | |
| 18 | 2***0 | Hyd. hose | |
| 19 | 0***1 | Adjustable L connection | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 2***0 | Hyd. line | |
| 22 | 2***0 | Hyd. line | |
| 23 | 2***0 | Hyd. Hose | |
| 24 | 2***0 | Hyd. hose | |
| 25 | 2***0 | Hyd. hose | |
| 26 | 2***3 | Hyd. cylinder | |
| 27 | 2***3 | Hyd. cylinder | |
| 28 | 0***0 | Tube clamp-2 halves | |
| 29 | 0***0 | Cover plate | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***1 | Hex head bolt | |
| 31 | 0***1 | Hex head bolt | |
| 32 | 0***0 | Connector f.mini-test equipm. |
