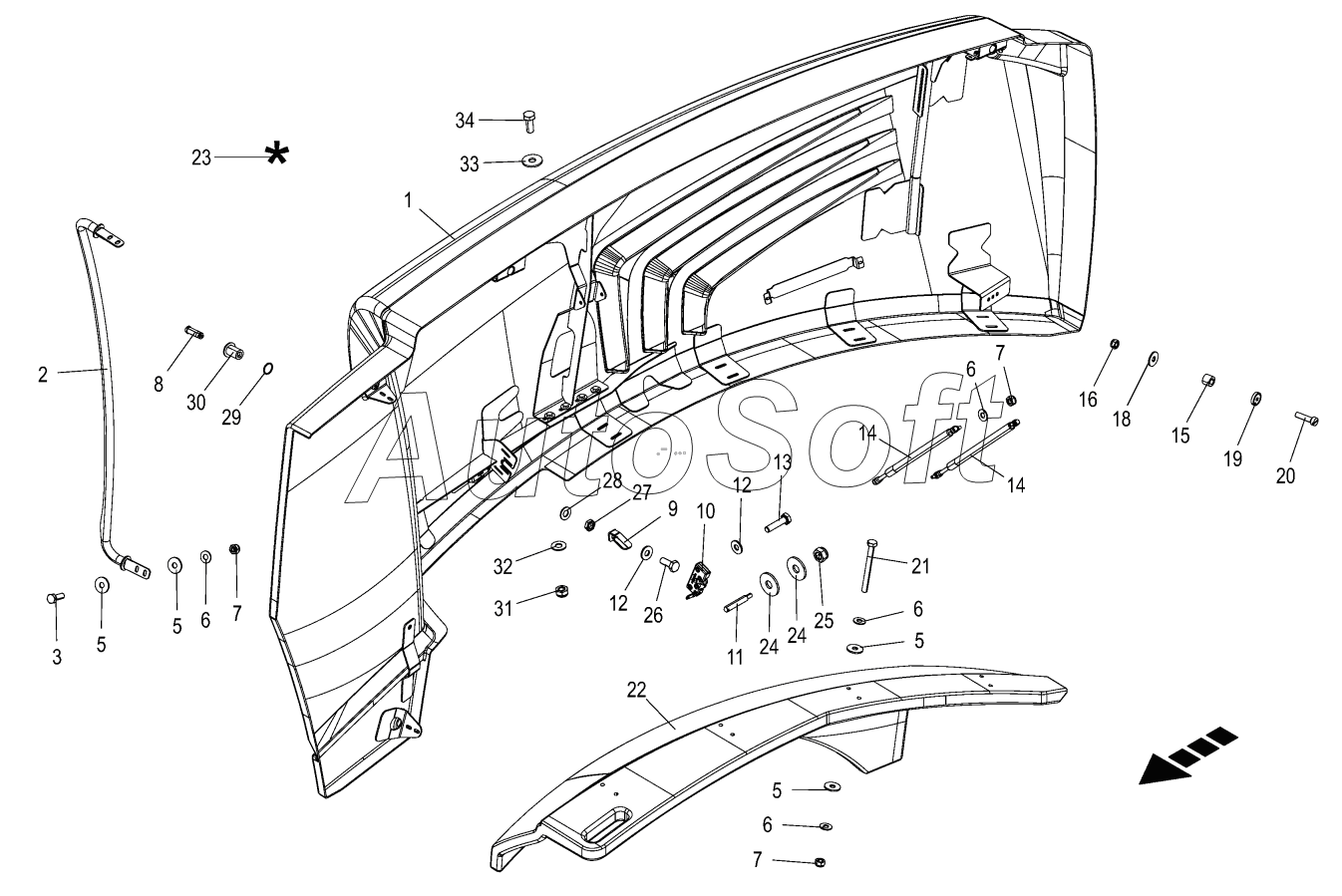

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Side flap
/175.gif)
26
19
20
21
22
23
24
24
25
18
27
28
29
30
31
32
33
34
9
2
3
5
5
5
5
6
6
6
6
7
7
7
8
1
10
11
12
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202292100 | 2***0 | Driver side flap right | |
| 1 | 2***3 | Side rame with frame left | |
| 1 | 2***3 | Side flap with frame right | |
| 2 | 2***0 | Handrail side flap right | |
| 2 | 2***1 | Handrail side flap left | |
| 3 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Washer | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 2***0 | Retainer | |
| 9 | 2***0 | Right | |
| 10 | 2***1 | Double catch lock | |
| 11 | 2***0 | Locking bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***1 | Hex head bolt | |
| 14 | 2***0 | Gas spring | |
| 15 | 2***0 | Sleeve | |
| 16 | 0***0 | Locknut | |
| 18 | 0***0 | Washer | |
| 19 | 2***0 | Magnet | |
| 20 | 0***1 | Allen screw | |
| 21 | 0***1 | Hex head bolt | |
| 22 | 2***3 | Wing lh | |
| 22 | 2***3 | Mudguard right | |
| 23 | 0***0 | Repairing set for plastics- beige | |
| 23 | 2***0 | Repairing set for plastics-green | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Locknut | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 9***0 | Hex nut-low form | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***0 | O-ring | |
| 30 | 2***0 | Housing | |
| 31 | 0***0 | Locknut | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 9***0 | Washer | |
| 34 | 0***0 | Hex head bolt |
