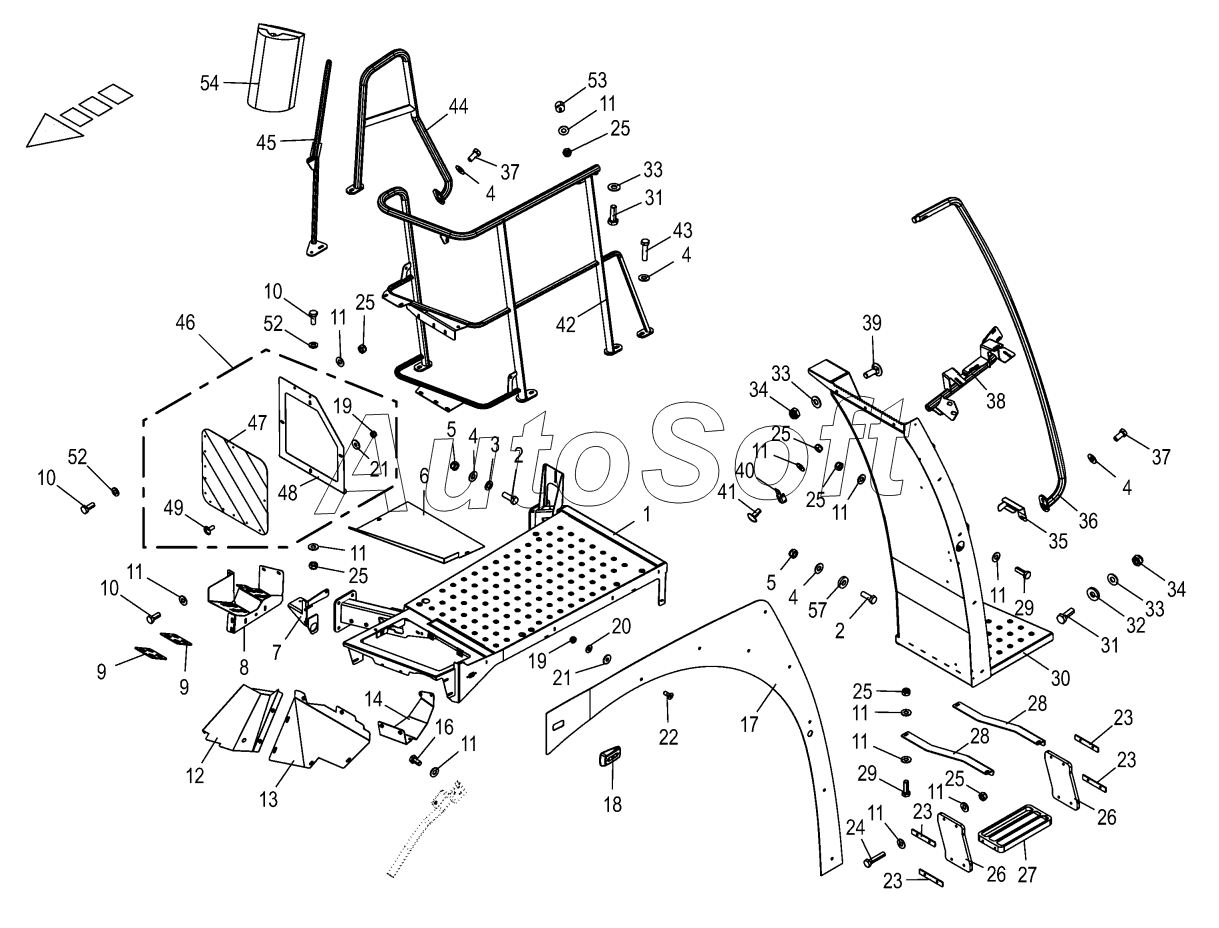

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Cab access - left 847800 - 905000
/184.gif)
42
29
29
30
31
31
32
33
33
33
34
34
35
36
37
37
38
39
40
41
28
28
43
44
45
46
47
48
49
52
52
53
54
57
14
2
2
3
4
4
4
4
4
5
5
6
7
8
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
12
13
1
16
17
18
19
19
20
21
21
22
23
23
23
23
24
25
25
25
25
25
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Platform left | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Locknut | |
| 6 | 2***1 | Cover front block | |
| 7 | 2***2 | Support locking block | |
| 8 | 2***2 | Support hydraulic couplings | |
| 9 | 2***0 | Adapter plate | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 2***3 | Splash guard inside | |
| 13 | 2***5 | Splash guard with nuts | |
| 14 | 2***5 | Support front block | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 2***3 | Visibility plate ladder lh | |
| 18 | 2***0 | Lamp | |
| 19 | 0***1 | Locknut | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***1 | Washer | |
| 22 | 0***1 | Countersunkscrew | |
| 23 | 2***0 | Sheet | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***0 | Locknut | |
| 26 | 2***1 | Rubber flap | |
| 27 | 2***0 | Support draw bar | |
| 28 | 2***1 | Support rail | |
| 29 | 9***6 | Hex bolt | |
| 30 | 2***4 | Ladder | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Washer | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Locknut | |
| 35 | 2***1 | Cable cover | |
| 36 | 2***0 | Handrail rear | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 2***3 | Tubular bar | |
| 39 | 0***1 | Coach bolt | |
| 40 | 2***0 | Support locking block | |
| 41 | 0***2 | Coach bolt | |
| 42 | 2***3 | Terrain outside | |
| 43 | 0***1 | Hex head bolt | |
| 44 | 2***2 | Guardrail inside | |
| 45 | 2***0 | Support mirror lh | |
| 46 | 0***0 | Warning panel-left front | |
| 47 | 0***0 | Warning panel | |
| 48 | 0***0 | Warning panel support-left | |
| 49 | 0***1 | Coach bolt | |
| 51 | 0***1 | Washer | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Rubber pad | |
| 54 | 2***0 | Mirror electr. adjustable lh | |
| 57 | 0***0 | Washer |
