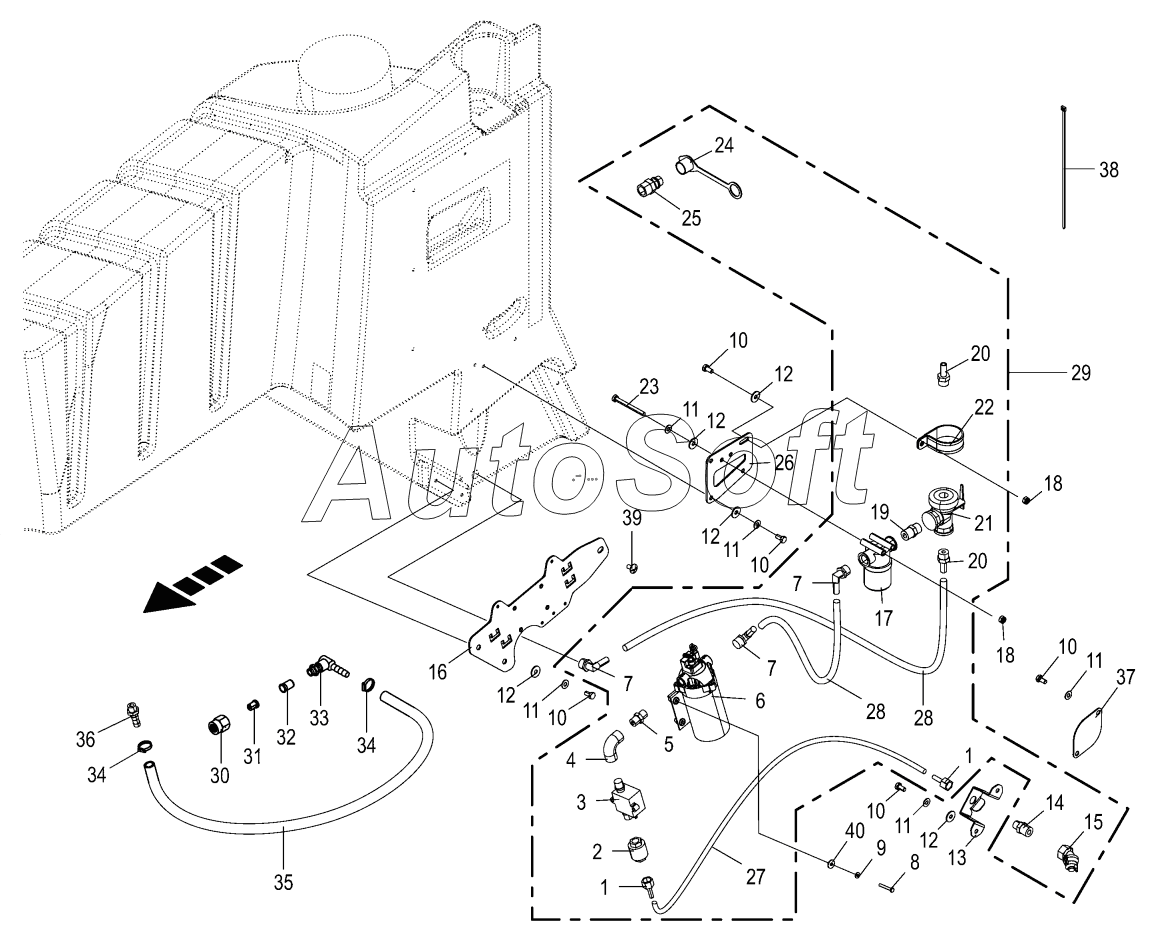

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Silage agent system 847800 - 932000
/230.gif)
31
22
23
24
25
26
27
28
28
29
30
21
32
33
34
34
35
36
37
38
39
40
11
11
11
11
11
2
3
4
5
6
7
7
7
8
9
10
10
10
10
10
1
1
12
12
12
12
12
13
14
15
16
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Straight hose nozzle | |
| 2 | 2***0 | Non-return valve | |
| 3 | 2***0 | Flow sensor | |
| 4 | 2***0 | Elbow w. 3/8dm inner threading | |
| 5 | 2***0 | Double nipple | |
| 6 | 2***0 | Pump cpl. | |
| 7 | 2***0 | Angle screw-in nozzle | |
| 8 | 9***0 | Hex bolt | |
| 9 | 9***0 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 2***0 | nozzle support | |
| 14 | 2***0 | Double nipple | |
| 15 | 2***0 | Nozzle support w filter and nozzle head | |
| 16 | 2***0 | Console sh. with blind rivet nuts assem. | |
| 17 | 2***0 | Filter | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Double nipple | |
| 20 | 2***0 | Straight Fitting | |
| 21 | 2***0 | Three-wege-ball valve | |
| 22 | 0***0 | Tube clip w. rubber | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***1 | Dust cap-blue | |
| 25 | 2***0 | Quick release | |
| 26 | 2***1 | Filter holder | |
| 27 | 2***0 | Hose | |
| 28 | 2***0 | Hose | |
| 29 | 2***1 | Silage additives unit cpl. | |
| 30 | 2***0 | Nozzle disc cap | |
| 31 | 2***0 | Nozzle mouthpiece | |
| 32 | 2***0 | Ball valve filter | |
| 33 | 2***0 | Nozzle body | |
| 34 | 0***1 | Tube clip | |
| 35 | 2***0 | PLASTIC TUBE | |
| 36 | 2***0 | Hose nozzle | |
| 37 | 2***0 | Cover plate | |
| 38 | 0***1 | Cable band | |
| 39 | 0***1 | Coach bolt | |
| 40 | 0***1 | Washer |
