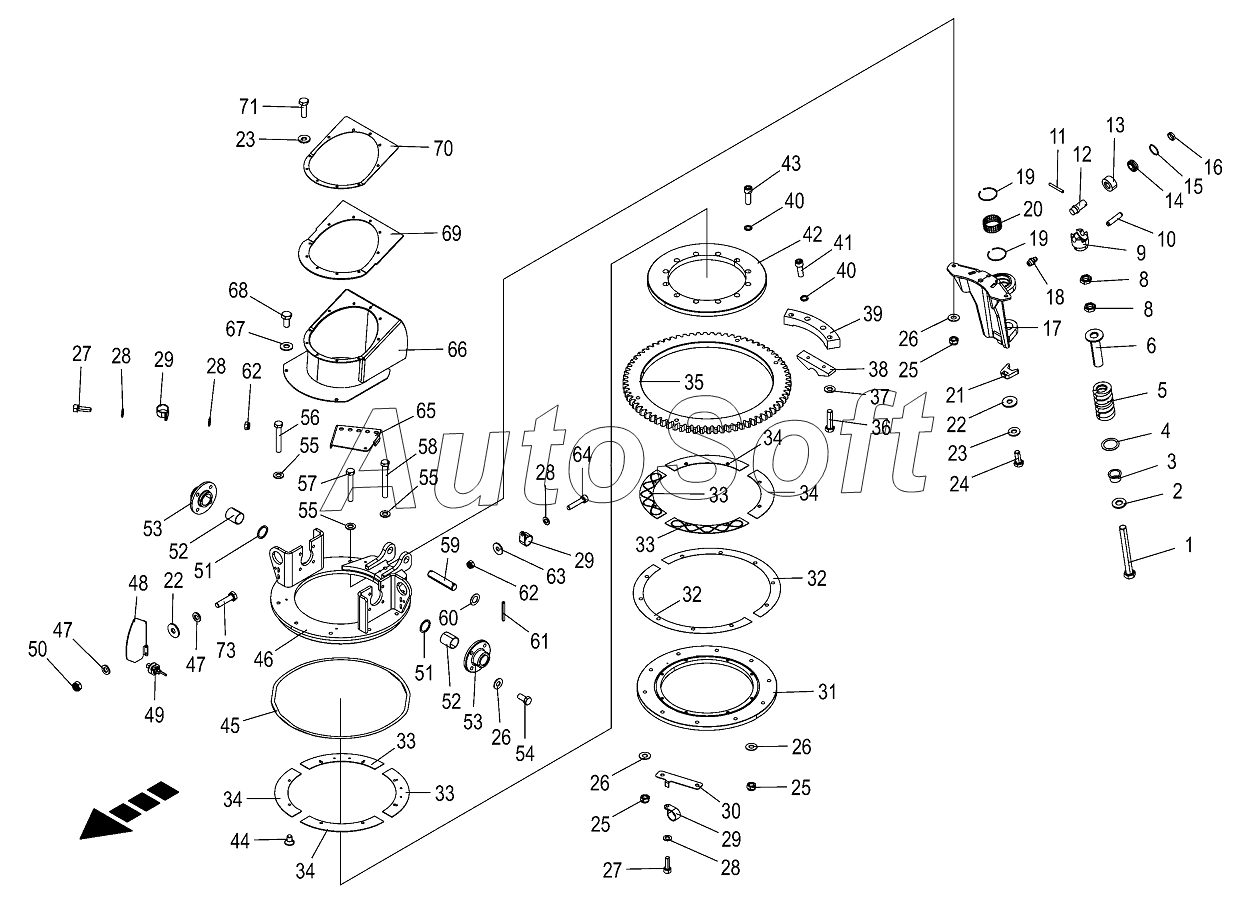

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Channel union -top
/47.gif)
46
54
53
53
52
52
51
51
50
49
48
47
47
55
55
55
45
44
43
42
41
40
40
39
38
64
73
71
70
69
68
67
66
65
37
63
62
62
61
60
59
58
57
56
11
19
19
18
17
16
15
14
13
12
20
10
9
8
8
6
5
4
3
2
28
28
28
28
36
35
34
34
34
34
33
33
33
33
32
32
31
30
29
29
29
1
27
27
26
26
26
26
25
25
25
24
23
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Hex head bolt | |
| 2 | 2***0 | Washer start-up safety mechanism | |
| 3 | 0***0 | Collar bush | |
| 4 | 2***0 | Washer | |
| 5 | 2***0 | Compression spring | |
| 6 | 2***0 | Pressure sleeve | |
| 8 | 0***2 | Hex nut-low form | |
| 9 | 2***0 | Bearing holder | |
| 10 | 0***2 | Roll pin | |
| 11 | 0***1 | Roll pin | |
| 12 | 2***2 | Bearing bolt | |
| 13 | 2***0 | Raceway | |
| 14 | 0***0 | Radial bearing | |
| 15 | 9***0 | Snap ring | |
| 16 | 2***2 | Spacer ring | |
| 17 | 2***3 | Spring hanger | |
| 18 | 0***0 | Grease niple | |
| 19 | 9***0 | Snap ring | |
| 20 | 9***0 | Bearing bushing | |
| 21 | 2***0 | Twist lock | |
| 22 | 0***1 | Washer | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Locknut | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Allen screw | |
| 28 | 0***1 | Washer | |
| 29 | 0***0 | Tube clip w. rubber | |
| 30 | 2***3 | Angle | |
| 31 | 2***2 | clamp segment | |
| 32 | 2***1 | Compensation disc | |
| 33 | 2***0 | Thrust washer top | |
| 34 | 2***0 | Spacing washer | |
| 35 | 2***3 | Spur ring | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 2***0 | Running track | |
| 39 | 2***2 | Latch bearing | |
| 40 | 0***0 | Detent edged washer | |
| 41 | 0***1 | Allen screw | |
| 42 | 2***2 | Washer | |
| 43 | 0***1 | Allen screw | |
| 44 | 0***0 | Countersunkscrew | |
| 45 | 2***0 | Compensation disc spur ring | |
| 46 | 2***4 | Bearing ring | |
| 47 | 0***1 | Washer | |
| 48 | 2***4 | Sensor support | |
| 49 | 0***2 | Namur sensor Namur M12 | |
| 50 | 0***1 | Locknut | |
| 51 | 0***0 | Shim ring | |
| 52 | 0***0 | Bearing bush | |
| 53 | 0***0 | Bearing flange | |
| 54 | 0***0 | Hex head bolt | |
| 55 | 0***1 | Washer | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***2 | Hex head bolt | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 2***1 | Bolt | |
| 60 | 0***1 | Washer | |
| 61 | 0***2 | Roll pin | |
| 62 | 0***0 | Locknut | |
| 63 | 0***0 | Washer | |
| 64 | 9***0 | Allen screw | |
| 65 | 2***5 | Hose support | |
| 66 | 2***2 | Seal bearing ring | |
| 67 | 0***1 | Detent edged washer | |
| 68 | 0***0 | Hex head bolt | |
| 69 | 2***2 | Sealing rubber | |
| 70 | 2***0 | Cover plate | |
| 71 | 0***0 | Hex head bolt | |
| 73 | 0***1 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
