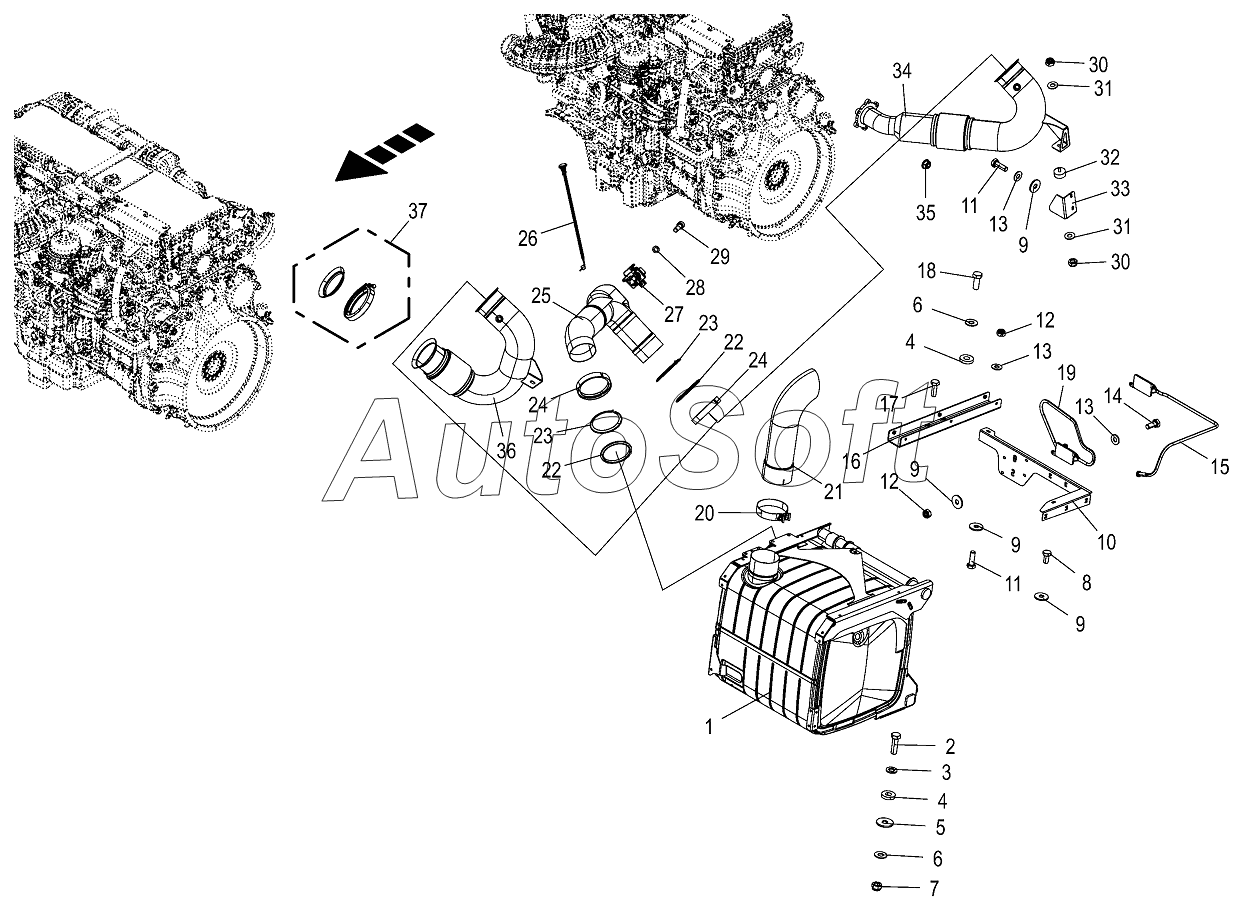

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Exhaust gas equipment
/64.gif)
29
20
21
22
22
23
23
24
24
25
26
27
28
19
30
30
31
31
32
33
34
35
36
37
9
9
9
9
2
3
4
4
5
6
6
7
8
1
10
11
11
12
12
13
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270144100 | 2***0 | Temperature sensor after catalyser | |
| 270144110 | 2***0 | Temperature before catalyser | |
| 270144120 | 2***0 | Fastening bracket plug | |
| 270148140 | 2***0 | Gasket | |
| 270163870 | 2***0 | Seal | |
| 1 | 2***0 | Catalyser exhaust system | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Washer | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Washer | |
| 10 | 2***1 | Support adapter connector | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Locknut | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 2***0 | NOx sensor after mixing tube | |
| 16 | 2***1 | Support catalyser | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 2***0 | NOx sensor before mixing tube | |
| 20 | 2***0 | Torca-clamp | |
| 21 | 2***0 | Silencer tail pipe | |
| 22 | 2***0 | Gasket | |
| 23 | 2***0 | Clamping ring | |
| 24 | 2***0 | Tube clamp | |
| 25 | 2***0 | Mixing tube | |
| 26 | 2***0 | Temp. sensor before mixing tube | |
| 27 | 2***0 | Discharge unit | |
| 28 | 9***0 | Detent edged washer | |
| 29 | 0***1 | Allen screw | |
| 30 | 0***0 | Locknut | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 2***0 | Rubber pad | |
| 33 | 2***1 | Holding plate | |
| 34 | 2***1 | Exhaust pipe | |
| 35 | 0***1 | Hex nut | |
| 36 | 2***1 | Exhaust pipe | |
| 37 | 2***0 | Tube clamp |
