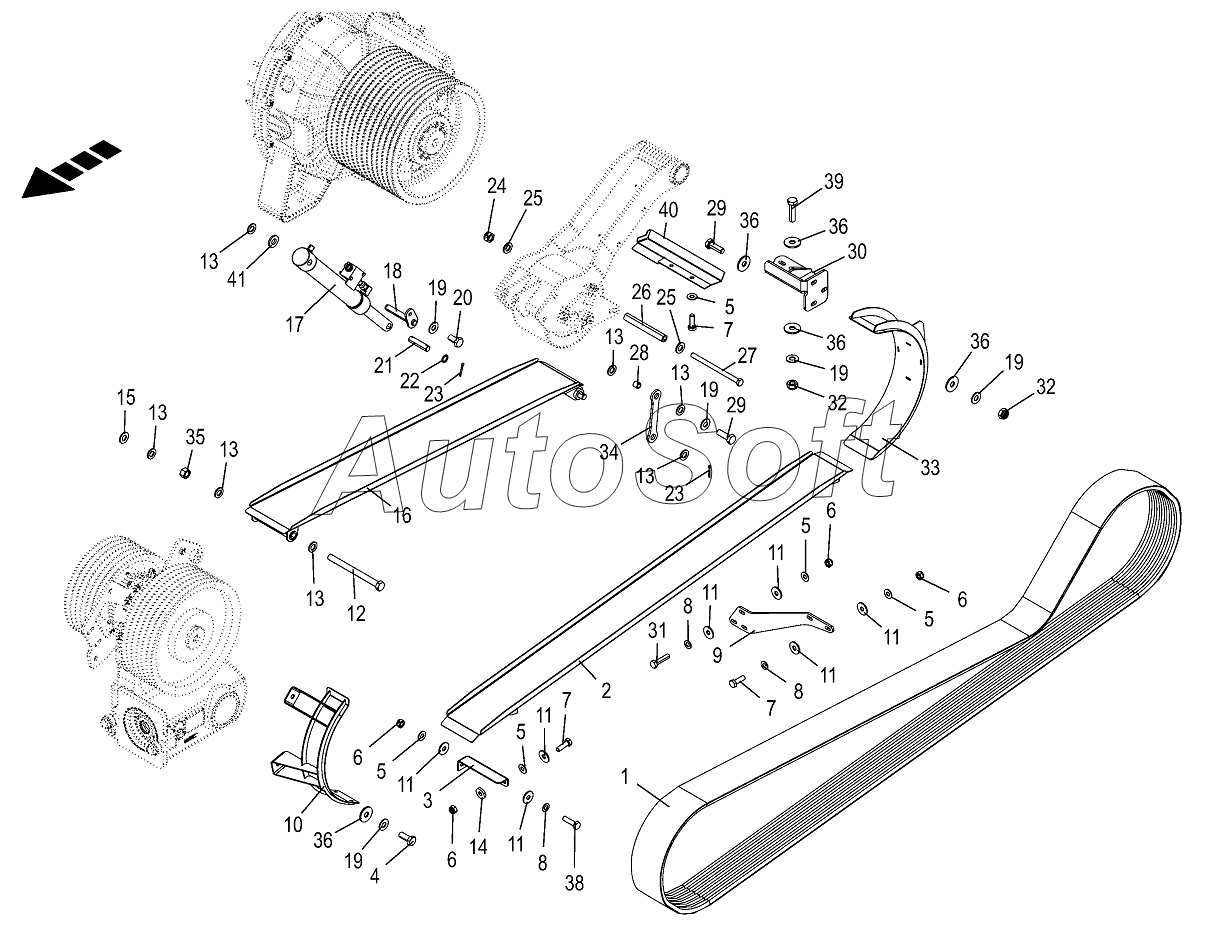

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Main belt -back
/84.gif)
31
21
22
23
23
24
25
25
26
27
28
29
29
30
20
32
32
33
34
35
36
36
36
36
36
38
39
40
41
11
11
11
11
11
11
11
2
3
4
5
5
5
5
5
6
6
6
6
7
7
7
8
8
8
9
10
1
12
13
13
13
13
13
13
13
14
15
16
17
18
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270120340 | 2***0 | Gasket set | |
| 1 | 2***0 | Power belt | |
| 2 | 2***2 | Baffle bottom | |
| 3 | 2***1 | Retainer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 2***1 | Retainer | |
| 10 | 2***5 | Hood front-Walterscheid gearbox | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Hex head bolt | |
| 13 | 0***1 | Washer | |
| 14 | 0***0 | Washer | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 2***2 | Deflector plate top | |
| 17 | 2***0 | Hyd. cylinder | |
| 18 | 2***2 | Pin | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***1 | Bolt Rd 16x68 | |
| 22 | 0***0 | Supporting disc | |
| 23 | 0***1 | Cotter pin | |
| 24 | 0***0 | Locknut | |
| 25 | 0***1 | Washer | |
| 26 | 2***2 | Feeder | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 2***0 | Bushing | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 2***1 | Support hood rear | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Locknut | |
| 33 | 2***4 | Back hood | |
| 34 | 2***1 | Link | |
| 35 | 0***0 | Hex nut | |
| 36 | 9***0 | Washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 2***1 | Guard plate | |
| 41 | 9***0 | Disc |
