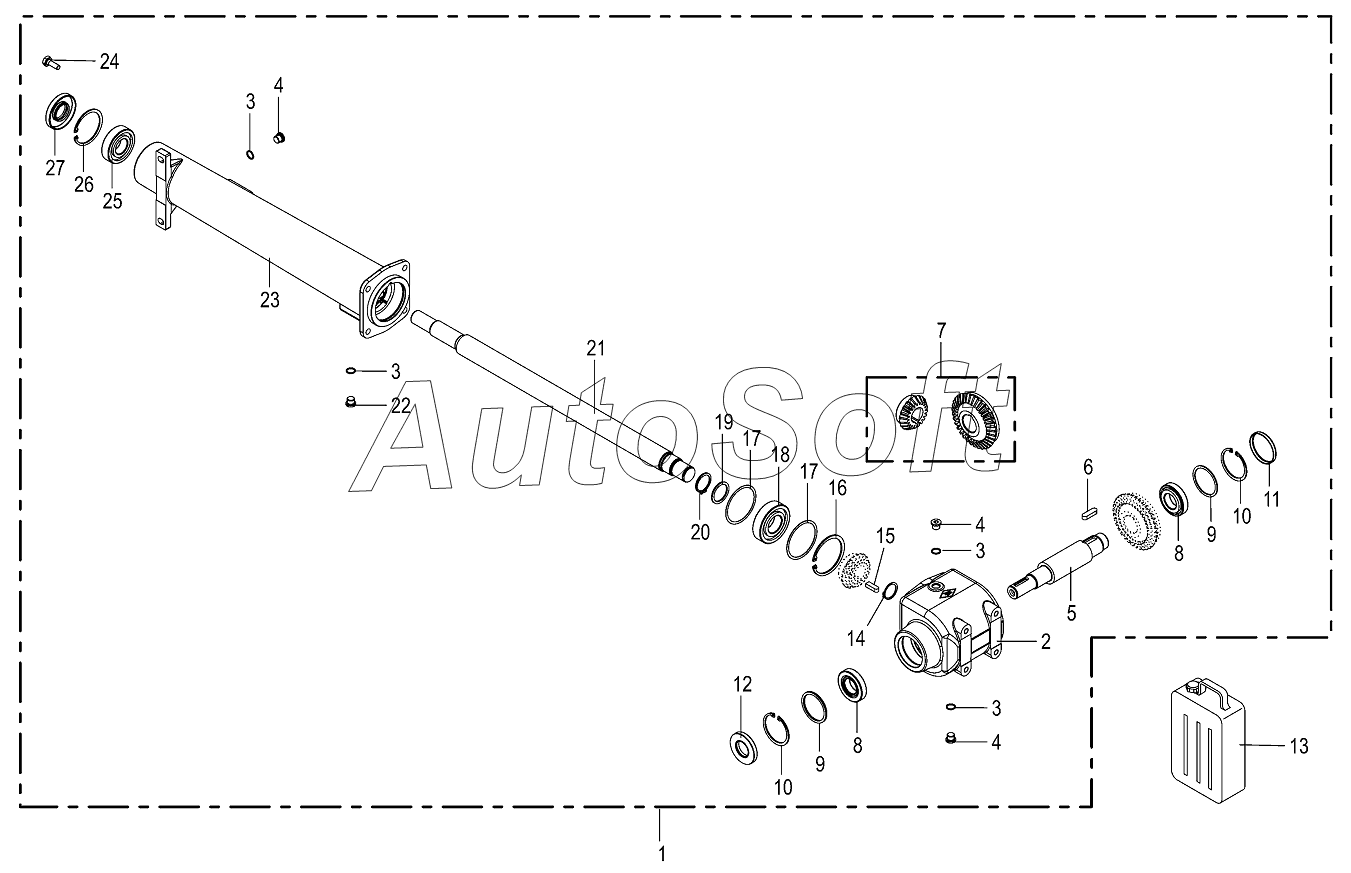

Каталог запасных частей к технике: KRONE BIG-X-480 (2016). Fan gearbox
/90.gif)
1
2
3
3
3
3
4
4
4
5
6
7
8
8
9
9
9
10
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009116680 | 0***0 | Circlip | |
| 1 | 2***1 | Fan gearbox assembled | |
| 2 | 0***0 | Housing | |
| 3 | 0***0 | Gasket ring | |
| 4 | 0***1 | Screw plug | |
| 5 | 2***0 | Gearbox shaft | |
| 6 | 0***2 | Fit-in key | |
| 7 | 0***0 | Bevel wheel set | |
| 8 | 0***0 | Taper roller bearing | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 9***0 | Shim ring | |
| 10 | 9***0 | Shim ring | |
| 11 | 0***0 | Cap | |
| 12 | 0***0 | Radial-shaft sealing ring | |
| 13 | 2***0 | Gearbox oil | |
| 14 | 0***0 | Circlip | |
| 15 | 0***0 | Fit-in key | |
| 16 | 0***0 | Circlip | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 18 | 0***0 | Grooved ball bearing | |
| 19 | 0***0 | Supporting disc | |
| 20 | 0***0 | Circlip | |
| 21 | 2***0 | Shaft | |
| 22 | 0***0 | Breather | |
| 23 | 2***0 | Gearbox flange tube GT-KR | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***0 | Circlip | |
| 27 | 9***0 | Radial-shaft sealing ring |
