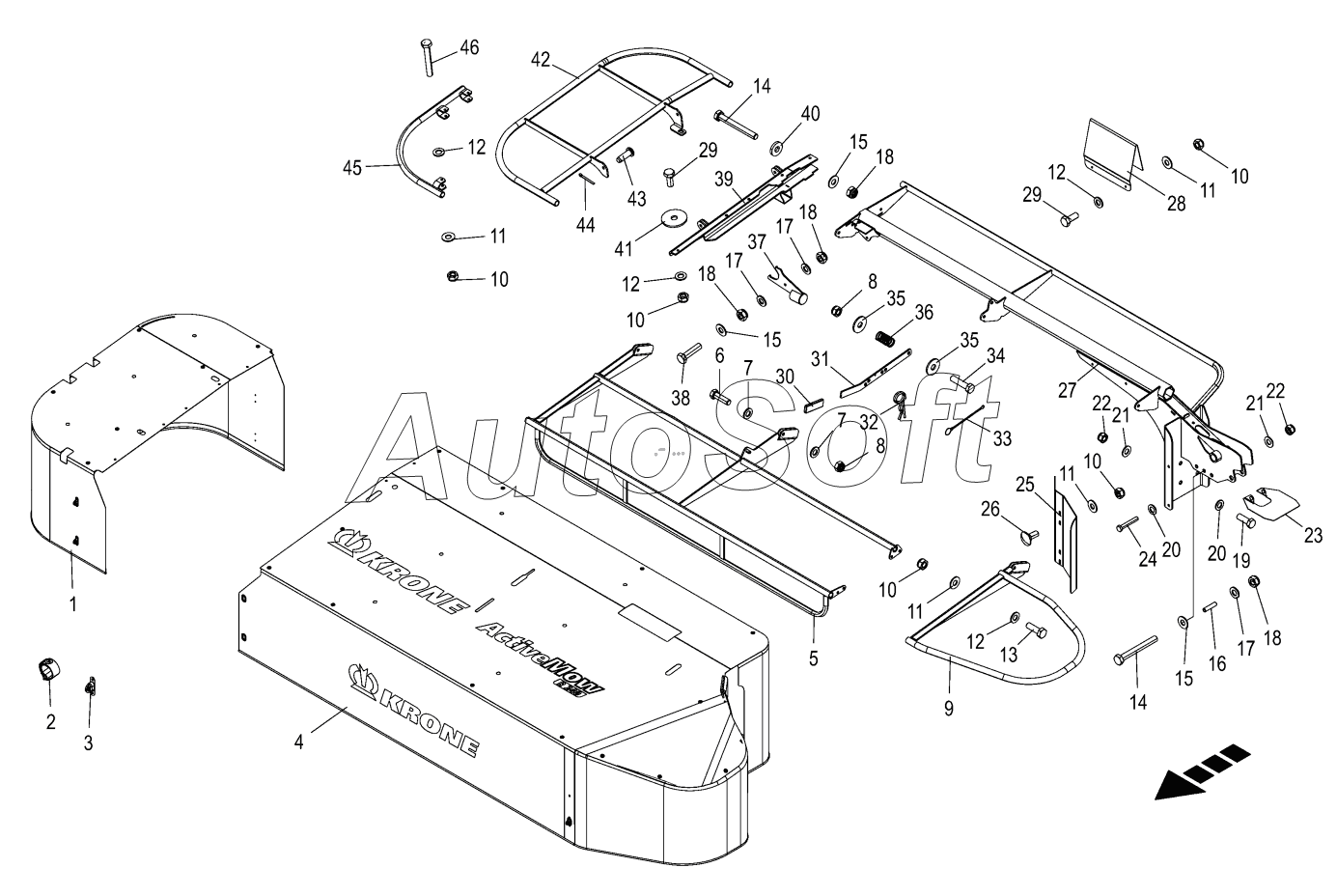

Каталог запасных частей к технике: KRONE ActiveMow R200 (2018). Fold-away guard
/8.gif)
1
2
3
4
5
6
7
7
8
8
9
10
10
10
10
10
11
11
11
11
12
12
12
12
13
14
14
15
15
15
16
17
17
17
18
18
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Guard cloth outside | |
| 2 | 2***0 | Belt | |
| 3 | 2***0 | Screw lock with fastening material | |
| 4 | 2***0 | Guard cloth inside | |
| 4 | 2***0 | Guard cloth inside | |
| 4 | 2***0 | Guard cloth inside | |
| 5 | 2***0 | Flap protection front centre | |
| 5 | 2***0 | Flap protection front centre | |
| 5 | 2***0 | Flap protection front centre | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***1 | Washer | |
| 8 | 0***0 | Locknut | |
| 9 | 2***0 | Flap protection front inside | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 9***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 9***0 | Roll pin | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Locknut | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Washer | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Locknut | |
| 23 | 2***0 | Guard plate top | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 2***2 | Guard sheet inside | |
| 26 | 0***2 | Coach bolt | |
| 27 | 2***1 | Protective frame rear | |
| 27 | 2***1 | Protective frame rear | |
| 27 | 2***1 | Protective frame rear | |
| 28 | 2***1 | Decal picture holder | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***0 | Handle | |
| 31 | 2***0 | Adjusting lever | |
| 32 | 0***1 | Spring clip | |
| 33 | 0***2 | Chain | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Washer | |
| 36 | 0***1 | Pressure spring | |
| 37 | 2***0 | Ratchet | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 2***0 | Console outside | |
| 40 | 0***1 | Washer | |
| 41 | 0***0 | Washer | |
| 42 | 2***0 | Flap protection outside | |
| 43 | 0***2 | Pin | |
| 44 | 0***1 | Cotter pin | |
| 45 | 2***0 | Tube bow | |
| 46 | 0***1 | Hex head bolt |
