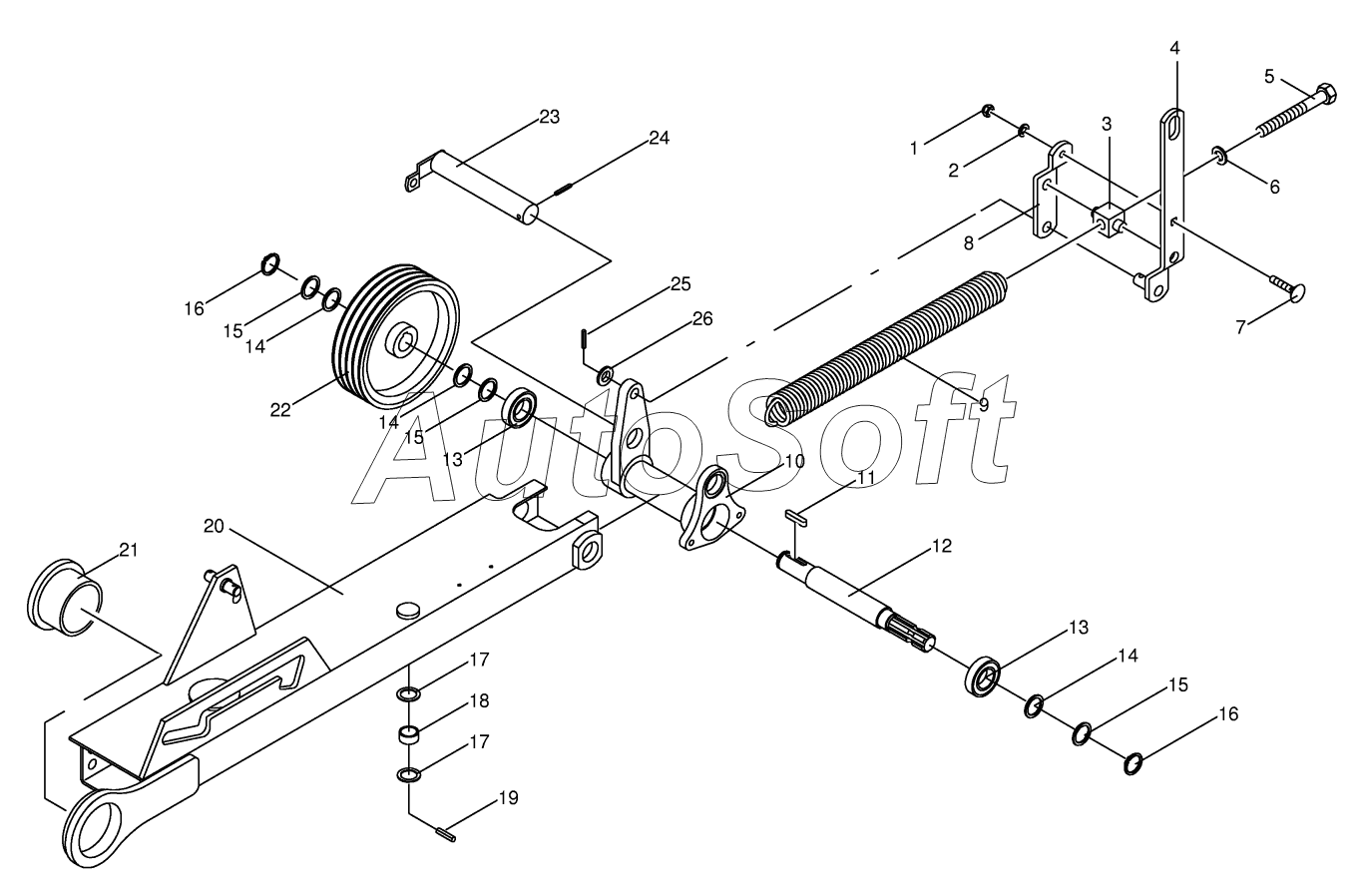

Каталог запасных частей к технике: KRONE AM 243 (2018). Draw bar with fittings
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Locknut | |
| 2 | 0***1 | Washer | |
| 3 | 0***1 | Square hinge | |
| 4 | 0***0 | Spring support | |
| 5 | 0***0 | Threaded bolt | |
| 6 | 0***2 | Washer | |
| 7 | 0***2 | Coach bolt | |
| 8 | 0***0 | Spring support | |
| 9 | 0***0 | Tension spring | |
| 10 | 0***0 | V-belt bearing | |
| 11 | 0***0 | Fit-in key | |
| 12 | 0***2 | Auxiliary P.T.O. stub shaft | |
| 13 | 0***0 | Grooved ball bearing | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 15 | 0***1 | Supporting disc | |
| 16 | 0***0 | Circlip | |
| 17 | 0***1 | Shim ring | |
| 18 | 0***1 | Spacer tube | |
| 19 | 0***2 | Roll pin | |
| 20 | 0***1 | Supporting beam | |
| 21 | 0***1 | Collar socket | |
| 22 | 0***2 | V-belt pulley | |
| 23 | 0***1 | Axle | |
| 24 | 0***1 | Roll pin | |
| 25 | 0***2 | Roll pin | |
| 26 | 0***2 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
