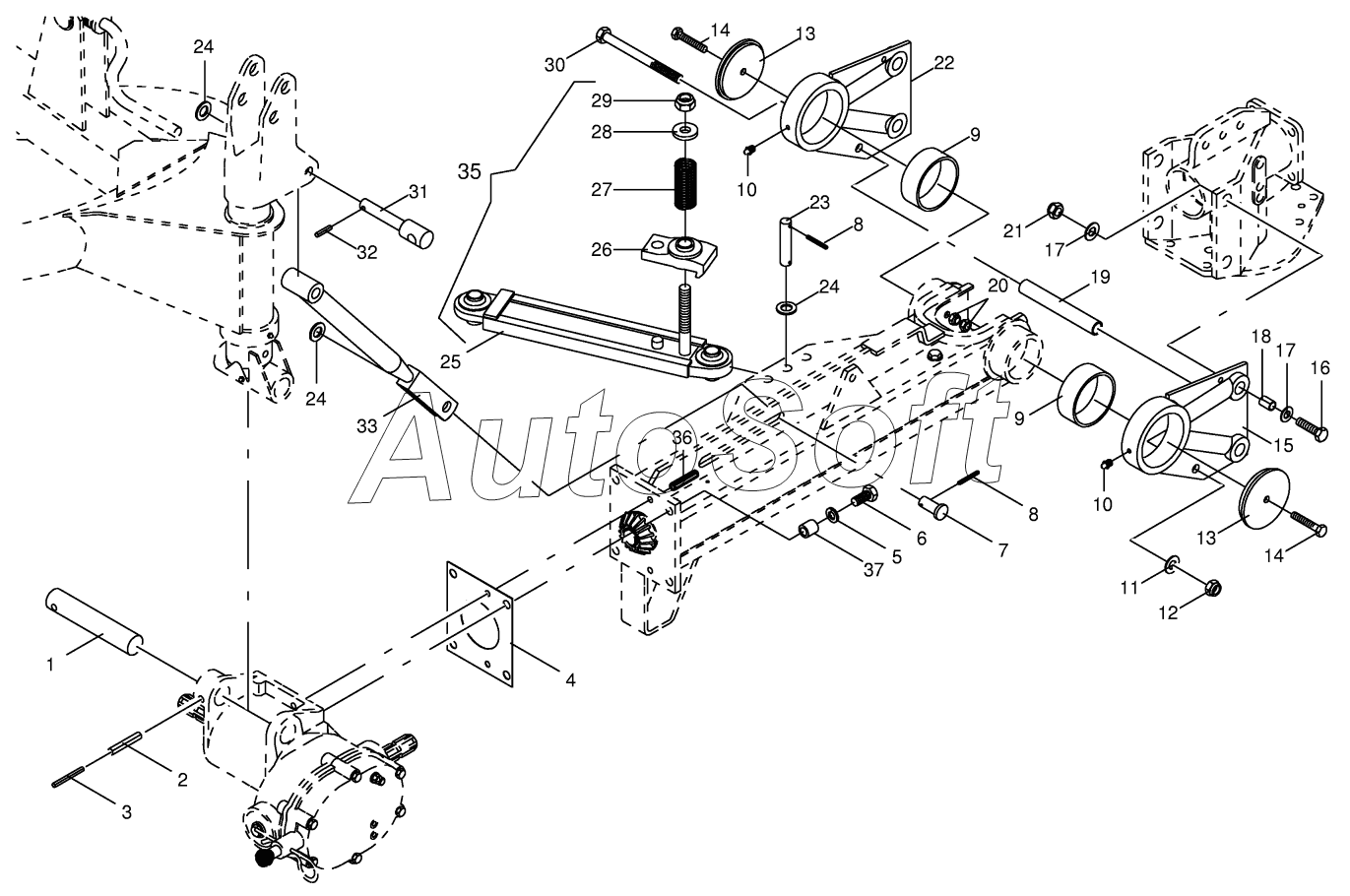

Каталог запасных частей к технике: KRONE AM 243CV (2018). Beam with break away
29
20
21
22
23
24
24
24
25
26
27
28
19
30
31
32
33
35
36
36
37
10
10
2
3
4
5
6
7
8
8
9
9
1
11
12
13
13
14
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Gearbox axle | |
| 2 | 0***1 | Roll pin | |
| 3 | 0***1 | Roll pin | |
| 4 | 0***0 | Gasket | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***1 | Pin | |
| 8 | 0***1 | Roll pin | |
| 9 | 0***0 | Red bronze bushing | |
| 10 | 0***0 | Grease niple | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Locknut | |
| 13 | 0***0 | Securing circular blank | |
| 14 | 0***0 | He head bolt | |
| 15 | 0***0 | Hinge back, incl. grease nippel and red bronze bushing | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Roll pin | |
| 19 | 0***0 | Spacer tube | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Locknut | |
| 22 | 0***0 | Hinge front, incl. grease nippel and red bronze bushing | |
| 23 | 0***0 | Pin | |
| 24 | 0***2 | Washer | |
| 25 | 0***0 | Safety break-away | |
| 26 | 0***0 | Ratchet | |
| 27 | 0***0 | Pressure spring | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***0 | Pin | |
| 32 | 0***0 | Roll pin | |
| 33 | 0***0 | Guide rail | |
| 35 | 0***0 | Safety break-away | |
| 36 | 0***0 | Roll pin | |
| 36 | 0***0 | Roll pin | |
| 37 | 0***1 | Spacer bushing |
