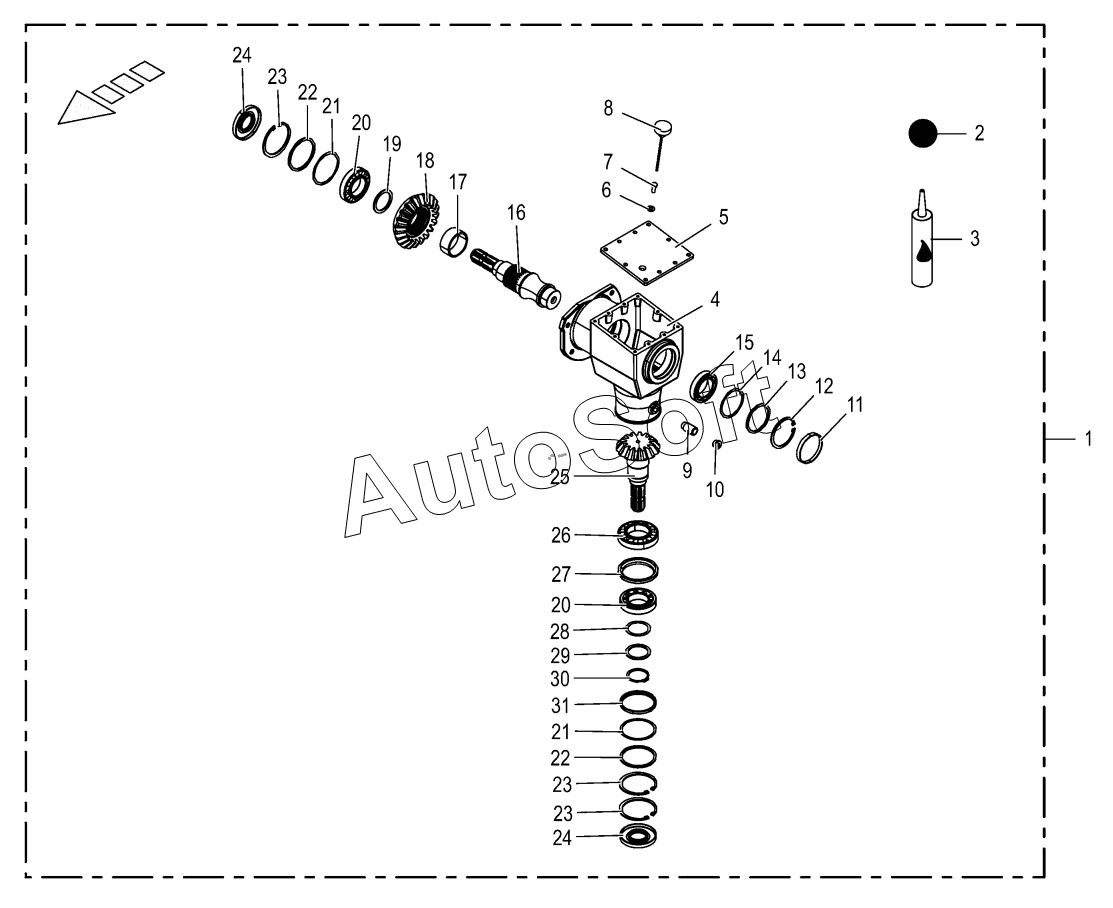

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Angle gear
/11.gif)
25
19
20
20
21
21
21
21
21
22
22
23
23
23
24
24
18
26
27
28
28
28
28
29
30
31
11
2
3
4
5
6
7
8
9
10
1
12
13
14
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Angular gearbox assembled | |
| 2 | 0***0 | Oil-Id.-no.=1ltr | |
| 3 | 0***1 | Universal-sealant-silicone- free | |
| 4 | 2***1 | Gearbox housing | |
| 5 | 2***0 | Cover | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 2***0 | Oil dip stick with fan | |
| 9 | 9***0 | Thread extension | |
| 10 | 9***0 | Screw plug | |
| 11 | 9***0 | Sealing cap | |
| 12 | 0***0 | Circlip | |
| 13 | 9***0 | Supporting disc | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***1 | Shim ring | |
| 15 | 0***0 | Taper roller bearing | |
| 16 | 2***0 | Bevel gear shaft | |
| 17 | 2***0 | Spacer sleeve | |
| 18 | 2***0 | Bevel gear | |
| 19 | 9***0 | Support washer | |
| 20 | 0***0 | Taper roller bearing | |
| 21 | 0***0 | Shim ring | |
| 21 | 0***0 | Shim ring | |
| 21 | 0***0 | Shim ring | |
| 21 | 0***0 | Shim ring | |
| 22 | 9***0 | Supporting disc | |
| 23 | 0***0 | Circlip | |
| 24 | 9***0 | Radial-shaft sealing ring | |
| 25 | 2***0 | Pinion shaft | |
| 26 | 0***0 | Taper roller bearing | |
| 27 | 2***0 | Support sleeve | |
| 28 | 0***0 | Shim ring | |
| 28 | 0***0 | Shim ring | |
| 28 | 0***0 | Shim ring | |
| 28 | 0***0 | Shim ring | |
| 29 | 0***3 | Supporting disc | |
| 30 | 0***0 | Circlip | |
| 31 | 2***0 | Support sleeve for circlip |
