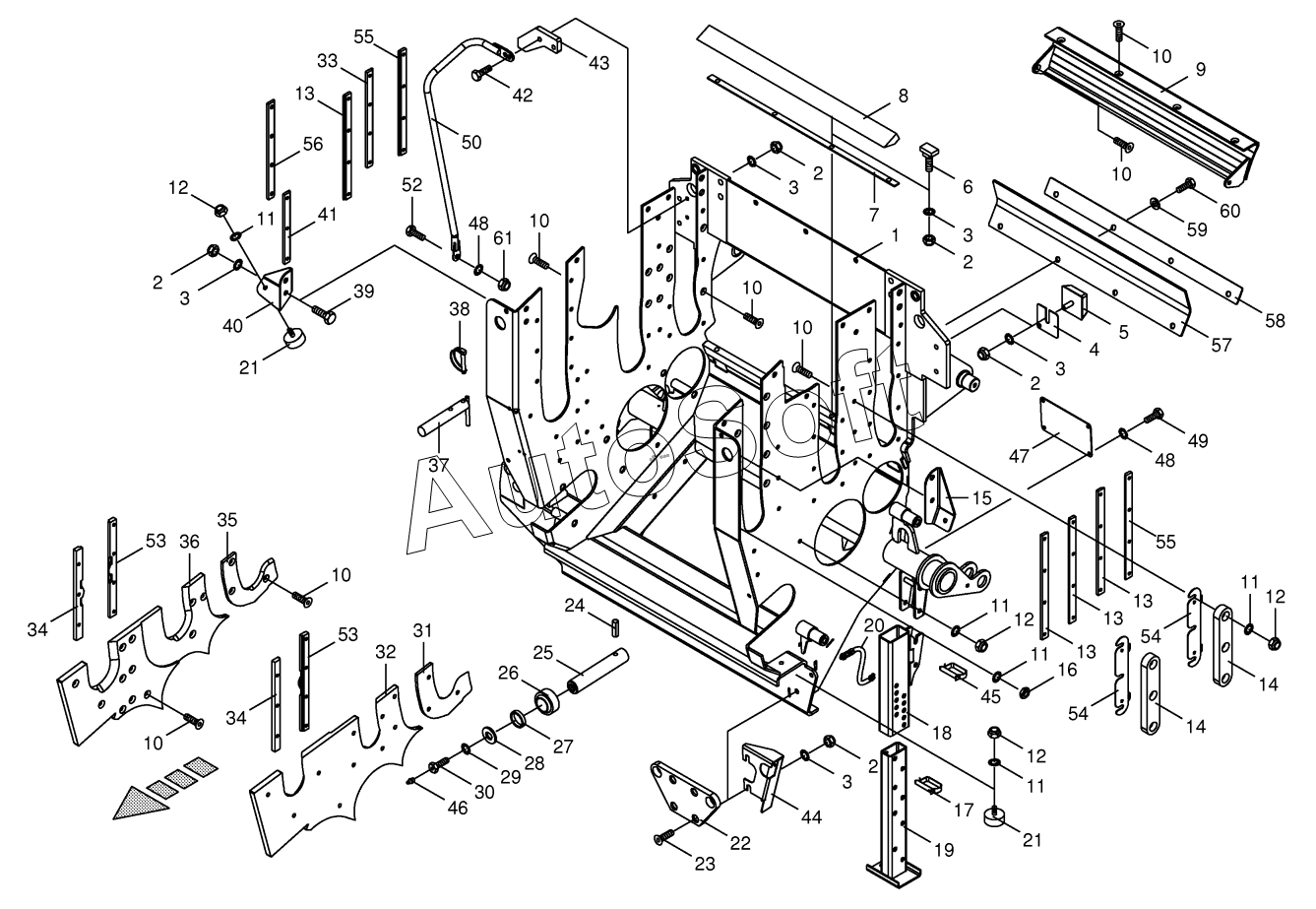

Каталог запасных частей к технике: KRONE BIG-X-600 (2016). Feeder Housing with support foot
/2.gif)
36
43
42
42
41
40
39
38
37
44
35
35
34
34
33
32
31
31
30
53
53
61
60
59
58
57
56
55
55
54
54
29
52
50
49
48
48
47
46
45
10
11
11
11
11
11
10
10
10
10
10
10
10
10
10
10
10
10
10
12
12
12
12
9
8
7
6
5
4
3
3
3
3
3
2
2
2
2
2
20
28
27
26
25
24
23
22
21
21
1
19
18
17
16
15
14
14
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Mount feed drive | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Enclosure | |
| 5 | 2***0 | Rubber pad | |
| 6 | 9***0 | T-slot bolt | |
| 7 | 2***0 | Spacer bar | |
| 8 | 2***2 | Scraper | |
| 9 | 2***0 | Drum shell | |
| 10 | 0***1 | Countersunkscrew | |
| 10 | 0***3 | Countersunkscrew | |
| 10 | 0***3 | Countersunkscrew | |
| 10 | 0***3 | Countersunkscrew | |
| 10 | 0***0 | Countersunkscrew | |
| 10 | 0***0 | Countersunkscrew | |
| 10 | 9***0 | Countersunkscrew | |
| 10 | 9***0 | Countersunkscrew | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Locknut | |
| 13 | 2***0 | Guide | |
| 14 | 2***0 | Slide block | |
| 15 | 2***0 | Buffer holder-left | |
| 16 | 0***0 | Hex nut-low form | |
| 17 | 0***0 | Spring stick bolt | |
| 18 | 2***0 | Support | |
| 19 | 2***0 | Telescope stand | |
| 20 | 0***2 | Namur sensor Namur M12 | |
| 21 | 0***1 | Rubber pad | |
| 22 | 2***0 | Plate | |
| 23 | 0***3 | Countersunkscrew | |
| 24 | 0***3 | Roll pin | |
| 25 | 2***0 | Pin | |
| 26 | 0***0 | Radial bearing | |
| 27 | 2***0 | Spacing washer | |
| 28 | 2***0 | Washer | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 2***0 | Hollow screw | |
| 31 | 2***1 | Wearing plate-back left | |
| 31 | 2***1 | Wearing plate-back left, HD | |
| 32 | 2***1 | Wearing plate-left front | |
| 33 | 2***1 | Guide | |
| 34 | 2***1 | Guide | |
| 35 | 2***1 | Wearing plate-back right | |
| 35 | 2***1 | Wearing plate-back right, HD | |
| 36 | 2***1 | Wearing plate -right front | |
| 37 | 2***0 | Pin | |
| 38 | 2***0 | Spring stick bolt | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 2***0 | Buffer holder -right | |
| 41 | 2***0 | Guide | |
| 42 | 0***0 | Hex head bolt | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 2***0 | Limit stop | |
| 44 | 2***0 | Sensor cover | |
| 45 | 0***0 | Spring stick bolt | |
| 46 | 0***0 | Grease niple | |
| 47 | 2***0 | Cover | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 2***0 | Cable fastening | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 2***0 | Guide | |
| 54 | 2***0 | Enclosure | |
| 55 | 2***0 | Guide | |
| 56 | 2***0 | Guide | |
| 57 | 2***0 | Rubber tray | |
| 58 | 2***0 | Retaining plate | |
| 59 | 0***0 | Washer | |
| 60 | 0***1 | Hex head bolt | |
| 61 | 0***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
