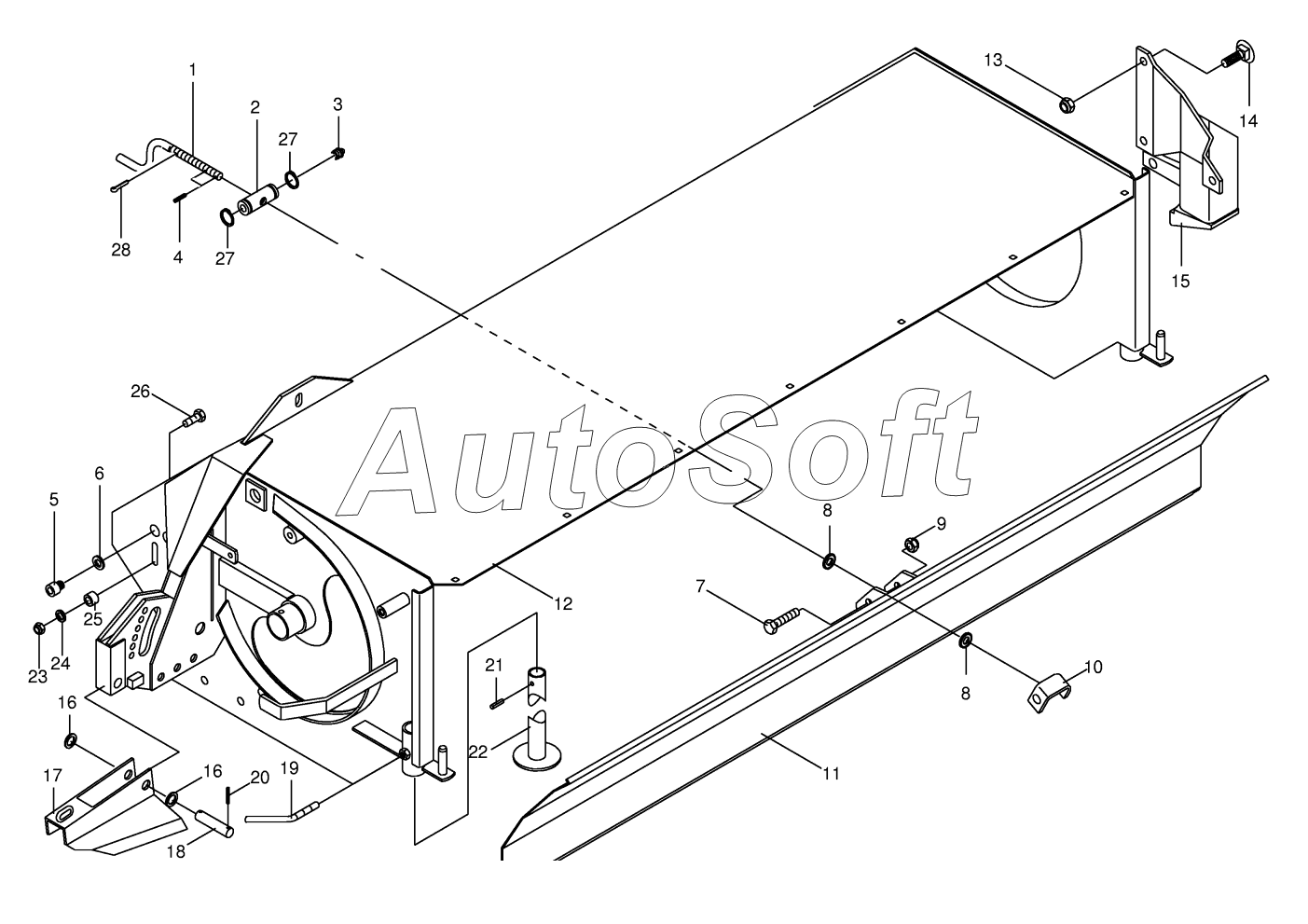

Каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV (2018). Conditioner with additional parts
/13.gif)
1
2
3
4
5
6
7
8
8
9
10
11
11
11
12
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Handwheel | |
| 2 | 0***0 | Coupling female | |
| 3 | 0***0 | Grease niple | |
| 4 | 0***1 | Roll pin | |
| 5 | 0***0 | Allen screw | |
| 6 | 0***0 | Spring washer | |
| 7 | 0***1 | Hex head bolt | |
| 8 | 0***2 | Washer | |
| 9 | 0***1 | Locknut | |
| 10 | 0***0 | U-bow | |
| 11 | 0***0 | Conditioning comb | |
| 11 | 0***0 | Conditioning comb | |
| 11 | 0***0 | Conditioning comb | |
| 12 | 0***0 | Housing-on request only | |
| 12 | 0***0 | Housing-on request only | |
| 12 | 0***0 | Housing-on request only | |
| 13 | 0***1 | Locknut | |
| 14 | 0***2 | Coach bolt | |
| 15 | 0***0 | Supporting tube | |
| 16 | 0***1 | Supporting disc | |
| 17 | 0***0 | Ratchet Lift | |
| 18 | 0***1 | Pin | |
| 19 | 0***0 | Setscrew | |
| 20 | 0***2 | Roll pin | |
| 21 | 0***2 | Roll pin | |
| 22 | 0***0 | Support jack | |
| 23 | 0***1 | Locknut | |
| 24 | 0***1 | Washer | |
| 25 | 0***0 | Bushing | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***0 | Circlip | |
| 28 | 0***1 | Cotter pin |
